木质握柄带螺纹紧固旋钮结构设计

日常做结构设计时，这类带木质握柄的旋钮往往容易被忽略，但在实际设备、家具装配场景里，它的使用频率远超很多精密传动件。先从实际应用场景说起，这类旋钮最常出现在小型设备的手动调节位、木质家具的柜门快拆结构、工装夹具的手动锁紧工位，不需要额外工具，徒手就能完成拧紧或松脱操作，比外露的螺栓头操作友好太多，尤其是需要频繁拆装、调节的工位，不用到处找内六角或者螺丝刀，转两圈就能完成固定，能省不少辅助操作的时间。

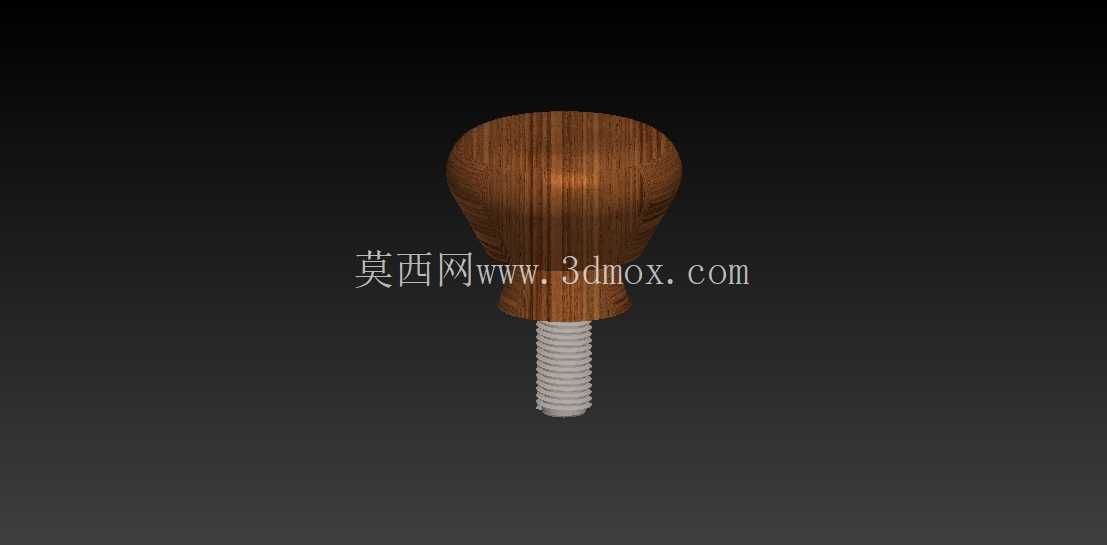

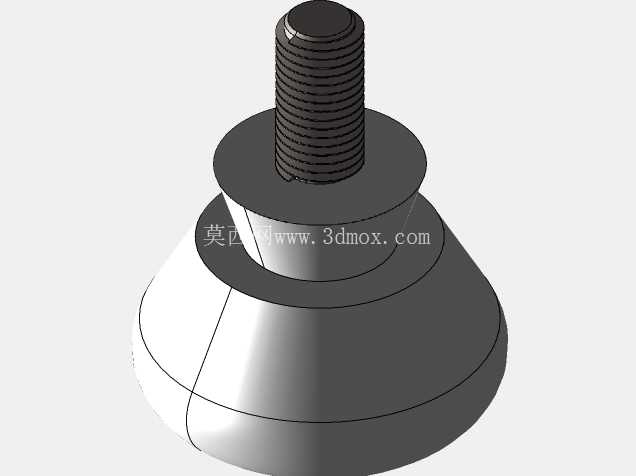

从功能特性上拆解，这个结构分成两个核心部分，上部的握柄和下部的螺纹柱。握柄做了上宽下收的弧面造型，不是随便做的圆润造型，这个轮廓刚好贴合指腹的施力角度，徒手拧动的时候，手掌包裹住握柄的弧面，施力时不会硌手，而且木质材质的摩擦系数比光滑的塑料或者金属高，手上沾了少量切削液或者灰尘的时候，也不容易打滑，比滚花金属旋钮的握持触感更温和，长时间频繁操作也不会磨得手疼。下部的螺纹柱是标准公制粗牙螺纹，和常见的内螺纹孔适配性很强，不需要专门定制配套的螺孔，现有设备上的标准螺纹安装位就能直接用，通用性很强。

设计思路上，首先要平衡握持手感和结构强度，握柄部分的木质材料做了内嵌的金属嵌件，和下部的螺纹柱刚性连接，不会因为拧动力度过大就出现握柄和螺杆脱开的情况，很多廉价的塑料旋钮就是因为握柄和螺杆是注塑结合的，拧几次就滑牙脱开，这个结构把受力的连接部分做了金属嵌件预埋，能承受更大的拧紧力矩，日常使用里不会轻易损坏。握柄的外形没有做多余的棱角，一方面是握持的时候不会有尖锐处硌手，另一方面也不容易积灰，在车间或者家居环境里用，擦灰的时候一抹就干净，没有卫生死角。

再说到安装边界和尺寸配合，螺纹柱的长度是根据常见的安装板厚设计的，常规10mm以内的安装板，拧紧之后螺纹不会露出过长，也不会因为螺纹太短咬不住螺孔出现松脱。握柄的最大直径控制在适合单手握持的范围，不会太粗导致手小的使用者握不住，也不会太细导致施力的时候力矩不够拧不紧。安装的时候只需要把螺纹柱对准对应的内螺纹孔，顺时针拧动握柄就能完成紧固，不需要额外的防松垫片，因为木质握柄和安装面接触的时候，本身有一定的形变缓冲，拧紧之后的静摩擦力就能起到一定的防松效果，普通的振动环境下不会自己松脱。

实际选型的时候要注意，这类旋钮适合手动操作的低载荷紧固场景，不能用来替代高强度的螺栓连接，比如设备的主承重结构固定就不适用，但是在柜门、小型调节挡板、工装的快速压块这类需要频繁拆装、手动调节的位置，它的使用体验比普通螺栓好太多。建模的时候要注意握柄和螺杆的同轴度，要是同轴度偏差太大，拧动的时候会出现偏心晃动，不仅手感差，时间长了螺纹也会因为偏载出现磨损。握柄的木质纹理方向要顺着螺杆的轴向布置，这样握柄的受力强度最高，不会因为横向受力出现开裂。另外握柄和螺杆连接的位置做了小的过渡圆角，避免应力集中，频繁拧动的时候这个位置不会因为应力集中出现断裂。

很多新手做这类小零件的时候，往往只画个大概的外形，忽略了实际握持的人机工程和安装的尺寸边界，最后做出来的实物要么拧着费劲，要么装上去干涉旁边的零件。这个旋钮的设计把握柄的收腰位置设在了手指自然握持的高度，拧动的时候手腕不用刻意弯折，符合日常操作的施力习惯，哪怕是连续拧几十次，手腕也不会有明显的酸胀感。螺纹的起始端做了倒角导向，对准螺孔的时候不用反复调整位置，一放就能对准螺纹，盲装的时候也能很顺利的拧进去，不会出现螺纹错牙的情况。
