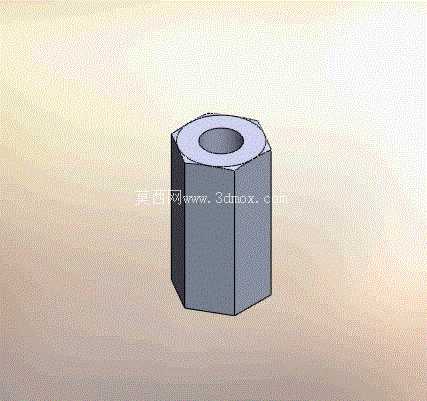

M3规格内六角中空螺柱H5x10紧固连接件

在精密电子装配、小型自动化设备模组搭建、3D打印功能件集成这类对安装空间有严苛限制的场景里，这类小规格内六角中空螺柱的使用频率远高于普通实心螺栓。很多刚接触结构设计的工程师容易忽略这类小紧固件的选型细节，总觉得只要螺纹规格对上就能用，实际在紧凑安装位里，螺柱的头部高度、对边尺寸、中空通径的微小偏差，都可能导致装配干涉或者锁紧失效。

这款M3规格的内六角螺柱，整体有效连接高度为5mm，六角头部的对边尺寸适配标准M3内六角扳手的作业空间，安装时不需要额外预留过大的扳手回转空间，哪怕是在密集排布的PCB板固定位、传感器安装支架的叠层连接位，都能顺利完成锁紧操作。中空的结构设计并非为了省料，而是为了满足穿线、气路导通或者定位销穿过的特殊需求——比如在小型视觉检测模组的安装中，螺柱中空通道可以穿过相机的触发信号线，避免线缆在设备内部被运动部件剐蹭，同时还能保证螺柱两端的连接面完全贴合，不会因为走线挤压导致连接面出现间隙。

从设计逻辑上看，这款螺柱的六角头部和柱身采用一体化成型结构，没有焊接或者拼接的接缝，避免了长期受振动载荷时出现头部断裂的问题。柱身的外轮廓做了微小的拔模斜度，在压铸或者冷镦成型时能顺利脱模，同时不会影响装配时的同轴度——很多小螺柱因为拔模角度设计过大，装配后会出现倾斜，导致连接的两块板件平行度超差，尤其是在光学类设备的安装中，这种微小的倾斜会直接导致光路偏移，影响检测精度。

实际选型时需要注意，这款螺柱的安装边界有明确的限制：六角头部的最大外接圆直径要小于安装位的沉孔直径，柱身的长度要匹配被连接件的总厚度，不能出现柱身过长导致锁紧后螺柱尾部顶到对面元器件的情况，也不能因为柱身过短导致螺纹啮合长度不足，受拉力时出现滑牙。中空通道的内径适配直径2mm以内的线材或者定位销，穿线时要注意线缆外皮不能有破损，避免和金属螺柱内壁摩擦导致短路。

在小型桌面级自动化设备的送料模组安装中，这类螺柱常被用来固定光电传感器的安装支架，因为传感器的安装位经常需要微调高度，中空螺柱可以配合长螺栓实现高度方向的无级调整，同时六角头部的内六角槽可以在调整时用扳手固定螺柱，避免螺柱跟着螺栓转动，蹭坏安装板的表面。在消费类电子产品的内部结构中，这类螺柱还可以作为主板和外壳之间的支撑柱，既起到紧固作用，又能留出足够的空间布置主板上的贴片元件，避免元件和外壳直接接触出现短路。

建模时要特别注意内六角槽的深度和倒角尺寸，槽深过浅会导致扳手插入深度不足，锁紧时容易滑角，槽口的倒角要和标准扳手的头部倒角匹配，方便扳手快速对位。柱身的端面要做平面度处理，保证和被连接件的表面完全贴合，避免出现点接触导致的应力集中，长期受交变载荷时出现螺柱变形。六角头部的棱边要做微小的圆角处理，避免安装时棱边割伤操作人员的手，也不会刮破穿过中空通道的线缆外皮。

很多工程师在做紧凑结构设计时，会优先选用这类中空内六角螺柱代替普通的铜柱，因为金属材质的螺柱强度更高，在需要一定承重能力的连接位，不会因为长期受力出现变形，而且内六角的锁紧方式比一字或者十字槽的锁紧力更大，能适应有轻微振动的工作环境，不需要额外点胶防松，后期维护拆卸也更方便。在模具的精密镶件固定中，这类小规格螺柱也常被用来固定小型镶件，中空通道可以通入冷却气流，对镶件进行局部冷却，避免小镶件因为局部过热导致产品出现缩痕或者粘模的问题。
