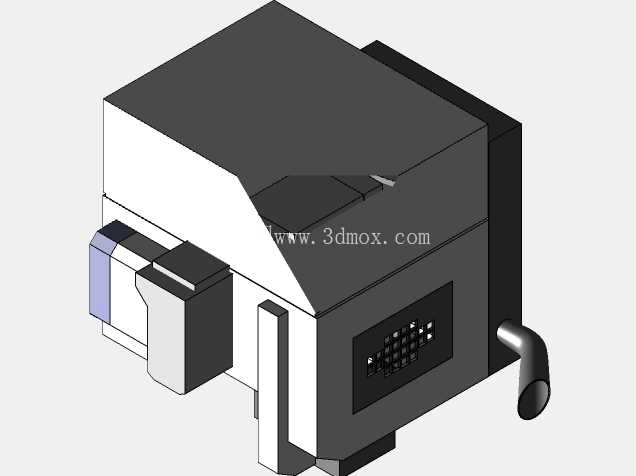

立式加工中心主机外观结构三维数模

这套VMC立式加工中心的三维结构数模，完整还原了设备主机部分的外部装配关系与安装边界，在机加工车间布局规划、设备改造方案推演、配套辅具适配设计场景中，可直接作为结构参考基准使用。从实际应用场景来看，这类立式加工中心是通用机加工车间的核心加工设备，覆盖中小型金属零件的铣削、钻削、镗削、攻丝等多工序加工需求，在汽车零部件加工、通用机械零件制造、模具钢粗精加工场景中都有极高的普及率，建模时优先还原了设备外部的干涉边界，方便做车间整线布局时核对设备间距、物流通道预留尺寸，避免现场安装时出现管线干涉、操作空间不足的问题。

从设备功能特性对应的结构设计来看，模型完整呈现了主机的封闭式防护外壳结构，顶部的斜面防护罩设计是实际量产设备中经过多轮迭代的结构，一方面可以避免加工过程中切削液飞溅到设备顶部积留，斜度设计能让溅落的切削液顺着坡面回流到加工仓内，减少车间日常清理的工作量；另一方面斜面结构相比平顶结构，能降低外壳整体的刚性共振，设备高速运行时外壳的震颤幅度更小，对加工精度的影响更低。设备正面的操作面板区域预留了数控系统的安装位，按键区域的排布符合一线操作人员的站立操作习惯，手臂自然抬起的高度刚好对应常用功能按键的位置，长时间操作不易产生疲劳。设备侧面伸出的排屑接口结构，对应链板式排屑机的安装对接位，建模时还原了接口的法兰尺寸与安装高度，做整线排屑系统设计时可以直接匹配对接尺寸，不用反复核对现场实物参数。

设计思路上，这套模型没有做过度的内部细节简化，外部的安装凸台、检修门的开合边界、吊装孔的位置都做了1:1的还原，设备左侧突出的电柜安装位，预留了电气走线的穿线孔位置，做设备电气改造、加装高压内冷单元时，可以直接参考模型上的安装平面尺寸设计转接支架，不用到现场反复测绘。设备前部的刀具更换窗口位置，还原了实际设备的开门行程范围，做自动化上下料机械手对接时，可以直接在模型中模拟门体开合、机械手进出的运动路径，提前排查运动干涉风险，减少现场调试的整改工作量。

外形尺寸与安装边界方面，模型严格按照量产同规格VMC设备的实际尺寸建模，底座的安装地脚孔位置、设备总高度、操作侧的预留维护空间、后部的管线对接区域都做了明确的结构呈现，设备吊装时的吊点位置也在模型上做了对应结构，车间设备进场吊装时可以直接参考吊点位置规划吊装方案，避免吊装过程中磕碰设备外壳。设备前部的操作站伸出长度也做了准确还原，做车间设备排布时，要注意操作站前方预留至少800mm的操作空间，方便操作人员站立操作、查看加工状态，同时预留工件吊装时的避让空间。外壳上的观察窗位置对应加工仓的主轴加工区域，透明视窗的安装边框做了密封槽结构还原，实际装配时密封胶条嵌入槽内，可有效阻挡高压切削液从观察窗缝隙渗漏，保持车间地面整洁。
