桌面级小型数控雕刻加工设备结构设计

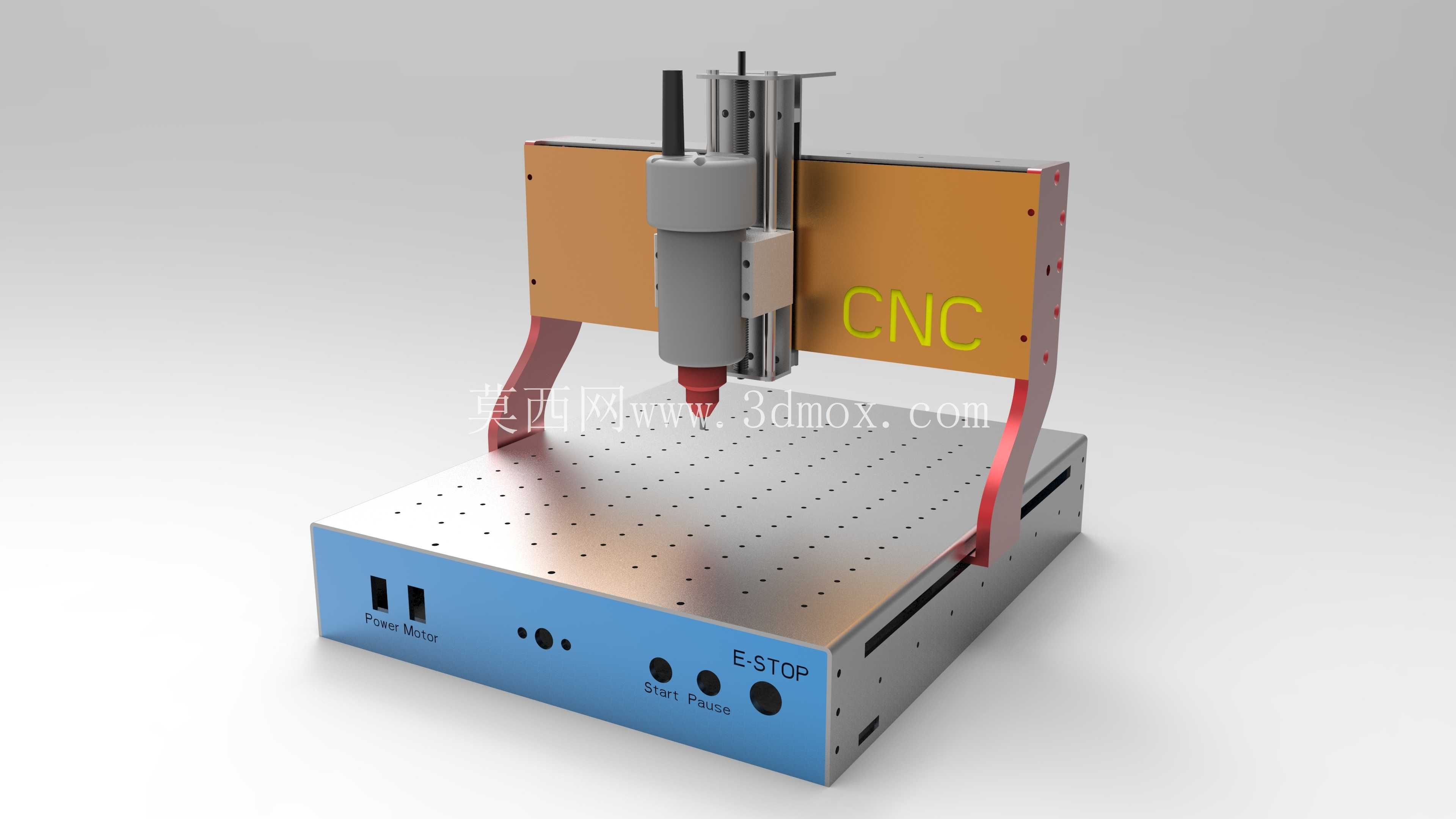

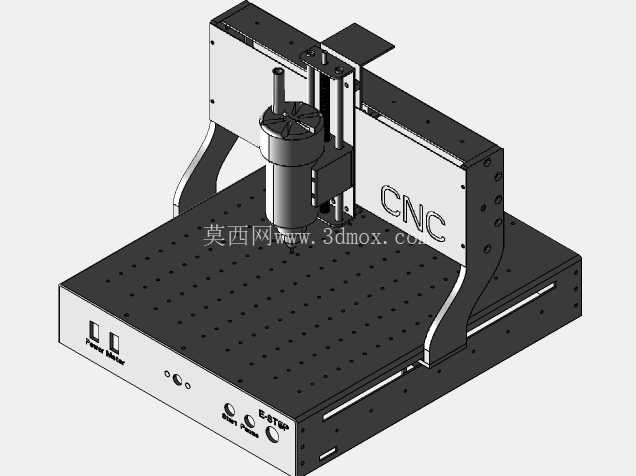

　　这款桌面级数控加工设备的结构设计，核心瞄准小尺寸工件的精密加工场景，适配个人工坊、教学实训、小批量打样等多种使用环境，整体结构在保证加工刚性的前提下尽可能压缩占地空间，能够直接放置在常规工作台面上使用，不需要额外做地基固定或者大尺寸安装预留。从结构布局来看，设备采用龙门式移动架构，Z轴主轴组件沿横梁导轨做上下进给运动，横梁整体沿Y轴方向前后移动，加工台面固定在底座上承载待加工工件，这种布局的优势在于运动部件重量控制均衡，高速进给时不会因为工件重量变化影响整机动态稳定性，相比台面移动的同规格设备，能有效降低运动惯量带来的加工振纹问题。

　　底座部分采用钣金拼焊加内部加强筋的结构设计，正面预留了电源接口、主轴控制接口以及急停按钮、状态指示灯的安装位，所有操作控件都布置在操作人员正面可视可及的位置，急停按钮采用大尺寸蘑菇头设计，触发行程短，遇到加工异常时可以快速切断设备动力，符合机械加工设备的安全设计规范。加工台面采用带密集T型槽或者阵列螺纹孔的金属平板设计，台面平面度经过精加工处理，能够配合通用夹具快速固定亚克力、软金属、木材、工程塑料等多种材质的待加工坯料，台面的有效加工范围覆盖常规小尺寸零件的加工需求，安装边界预留了夹具固定的冗余空间，不会出现工件装夹后超出进给行程的问题。

　　两侧的龙门支撑臂采用弯板结构，连接底座与顶部横梁，支撑臂的截面做了变厚度设计，在主轴切削受力的方向上增加结构厚度，提升整体抗扭刚性，减少切削过程中的结构形变，保证加工精度。横梁部分采用铝型材或者钢板折弯的轻量化刚性结构，导轨安装面经过精密铣削处理，保证Z轴滑台移动的直线度，Z轴滑台通过滑块与横梁导轨连接，搭载高速电主轴作为加工执行部件，主轴夹头适配常规直径的铣刀、雕刻刀，能够完成铣削、钻孔、雕刻、倒角等多种加工工序。设备的走线全部采用拖链内置布置，避免运动过程中线缆剐蹭或者拉扯，所有电气元件都内置在底座腔体内部，外部没有明线外露，既提升了设备整体的整洁度，也能避免加工过程中切屑、切削液飞溅损坏电气部件。

　　从设计思路上，这款设备没有追求大行程或者重切削能力，而是把核心放在小空间下的加工精度与易用性平衡上，所有易损件都采用通用标准件，后期维护更换不需要定制特殊配件，主轴的转速区间覆盖软质材料到低硬度金属的加工需求，进给速度可以根据加工材质灵活调整，既可以满足教学场景下的数控原理演示、加工实操训练，也能满足个人创作者的小型零件加工、创意作品制作，甚至小型加工门店的小批量零件打样生产需求。整机的外形尺寸控制在桌面设备的合理范围内，重量也控制在单人可以短距离挪动的区间，不需要借助吊装设备就能完成移位安装，对使用场地的承重要求很低，普通的木质工作台、金属工作台都能满足安装使用的承重需求。在结构细节上，各轴的传动部件都预留了润滑注油位置，日常维护不需要大面积拆解设备，导轨和丝杠的防护采用简易伸缩挡屑结构，能够阻挡大部分加工切屑落到传动部件表面，减少磨损延长设备使用寿命。主轴的安装位做了同轴度校准设计，更换主轴或者调整主轴垂直度时不需要复杂的工装就能完成校准，降低了设备的调试难度。
