壁挂式气动助力搬运作业装置结构

在中小批量离散制造车间的物料周转、工位上下料场景中，经常会遇到50公斤级工件短距离移位、抬升对位的作业需求，这类作业如果完全依靠人工徒手完成，长期下来会给作业人员带来腰椎、肩周部位的职业损伤，而如果采用大型起重设备或者全自动化机械手，又会面临设备投入成本高、占用地面作业空间大、小范围作业灵活性不足的问题，这款壁挂式气动助力搬运装置，正是针对这类细分作业场景开发的工位辅助作业设备。

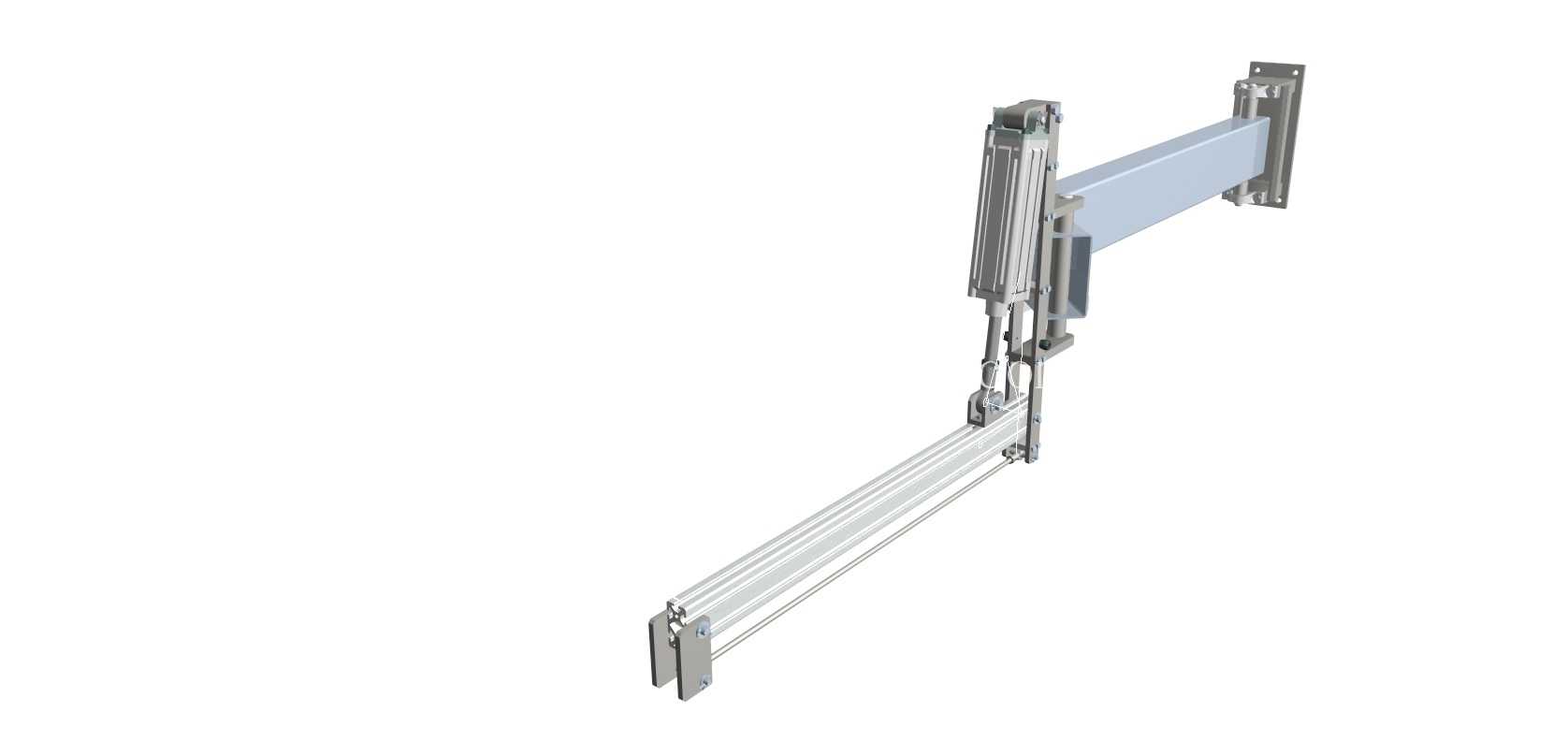

从安装边界来看，这款装置采用壁挂式安装结构，不需要在车间地面预留安装基础，直接通过背部的安装固定板锁紧在车间墙体、工位钢结构立柱或者专用的立式安装支架上即可，安装完成后，装置的水平伸展臂可以沿安装基座的回转中心做一定角度的水平摆动，垂直方向的提升滑台则沿伸展臂下方的线性导轨做上下方向的直线运动，整套装置的作业覆盖范围为以安装基座为圆心、伸展臂长度为半径的扇形区域，完全可以覆盖单个工位周边的物料暂存区、作业台、待转运料架的作业范围，不会占用地面通行与作业空间，对于车间面积紧张、工位排布紧凑的加工、装配场景适配性极强。

设备的动力来源为工厂常规配置的压缩空气气源，不需要额外布设液压管路或者强电动力线路，接入车间现有压缩空气管网即可投入使用，气源接入端配置了常规的气源处理三联件，可对输入压缩空气进行过滤、调压与油雾润滑，保证驱动气缸的长期稳定运行。垂直提升动作采用标准气缸搭配线性导轨的传动结构，气缸的输出力经过杠杆结构的力臂匹配后，可在额定作业范围内平衡50公斤负载的自重，作业人员只需要施加很小的操作力，就可以带动负载完成上下升降、水平移位的动作，大幅降低重体力搬运的劳动强度。

从结构设计思路来看，整套装置的结构件优先采用标准工业铝型材与标准气缸、线性导轨等通用工业零部件搭建，一方面可以降低整套装置的加工制造成本，另一方面后期维护更换配件时，可以直接采购市场通用的标准件，不需要单独定制加工非标配件，降低后期运维的成本与配件等待周期。伸展臂的长度经过作业半径的匹配计算，在保证覆盖常规工位作业范围的前提下，尽可能控制臂长尺寸，避免臂长过长导致的结构刚性下降、负载状态下臂端下挠量过大的问题；安装基座的连接位置设计了加强筋结构，可承受额定负载下的倾覆力矩，避免长期负载作业导致安装位置变形松动。

操作端的结构设计充分考虑了人机工程学要求，操作把手设置在垂直滑台的下部位置，作业人员站立状态下自然抬手即可握持操作把手，把手上集成了气缸的升降控制气阀，作业人员握持把手的同时就可以通过手指操作控制按钮，实现负载的升降动作，不需要额外设置独立的操作按钮盒，操作动线流畅无多余动作。滑台下部预留了标准的工装夹具安装接口，可以根据搬运物料的外形特点，更换吊钩、夹爪、真空吸盘等不同的取料工装，适配箱体类、轴类、板类等不同外形工件的搬运需求，拓展装置的适用场景。

在结构刚性设计上，线性导轨选用了高刚性的滚珠线性导轨，配合铝型材臂身的内部加强结构，在额定50公斤负载状态下，臂端的最大下挠量控制在作业允许的范围内，不会因为臂身变形导致负载移位、对位不准的问题；回转部位采用了带自润滑轴承的铰接结构，水平摆动时阻尼均匀，不会出现卡滞或者摆动窜动的问题，作业过程中动作平稳，不会因为惯性导致负载晃动，保障作业过程的安全性。

这套装置尤其适合机加工工位的工件上下料、装配工位的重型零部件抬升对位、仓储区域的短距离物料移位等场景，相比传统的人工搬运，可大幅降低作业人员的劳动强度，减少职业损伤风险，相比大型自动化搬运设备，又具备投入成本低、安装灵活、不占地面空间、操作简单易上手的优势，不需要对作业人员进行长时间的专业培训，普通车间作业人员经过简单的操作说明即可熟练使用。
