轻木构架塞斯纳172航模飞机设计

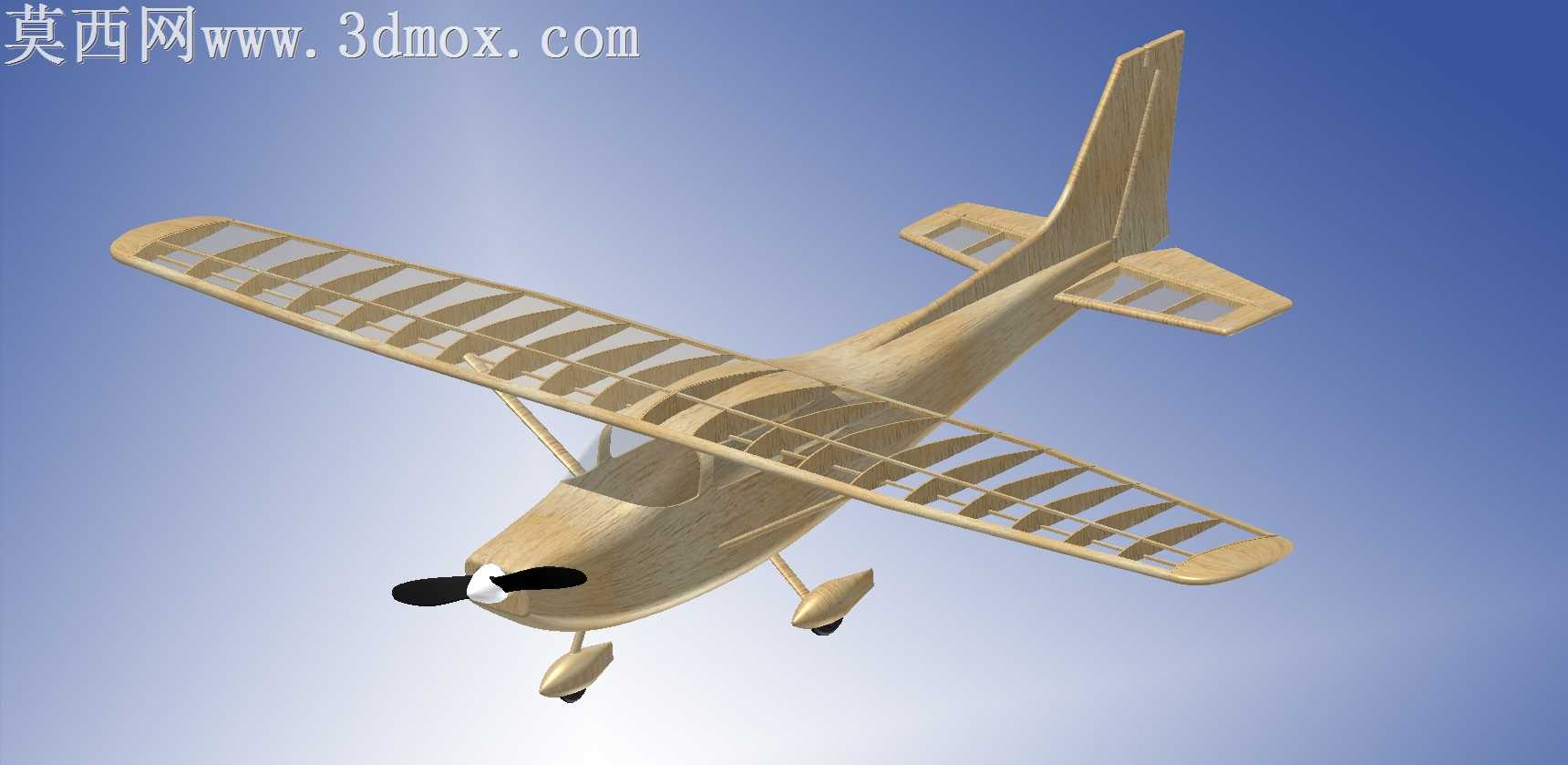

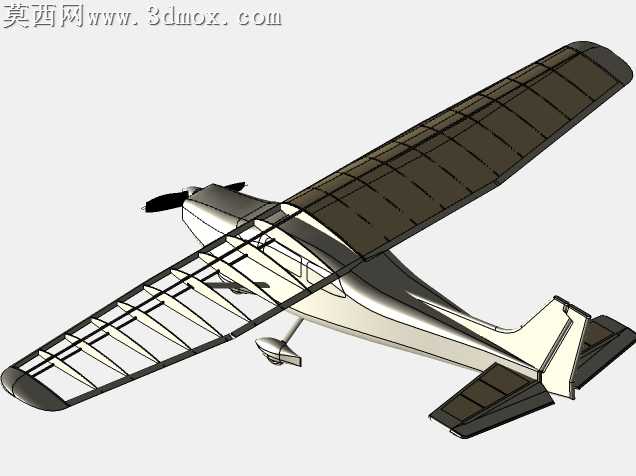

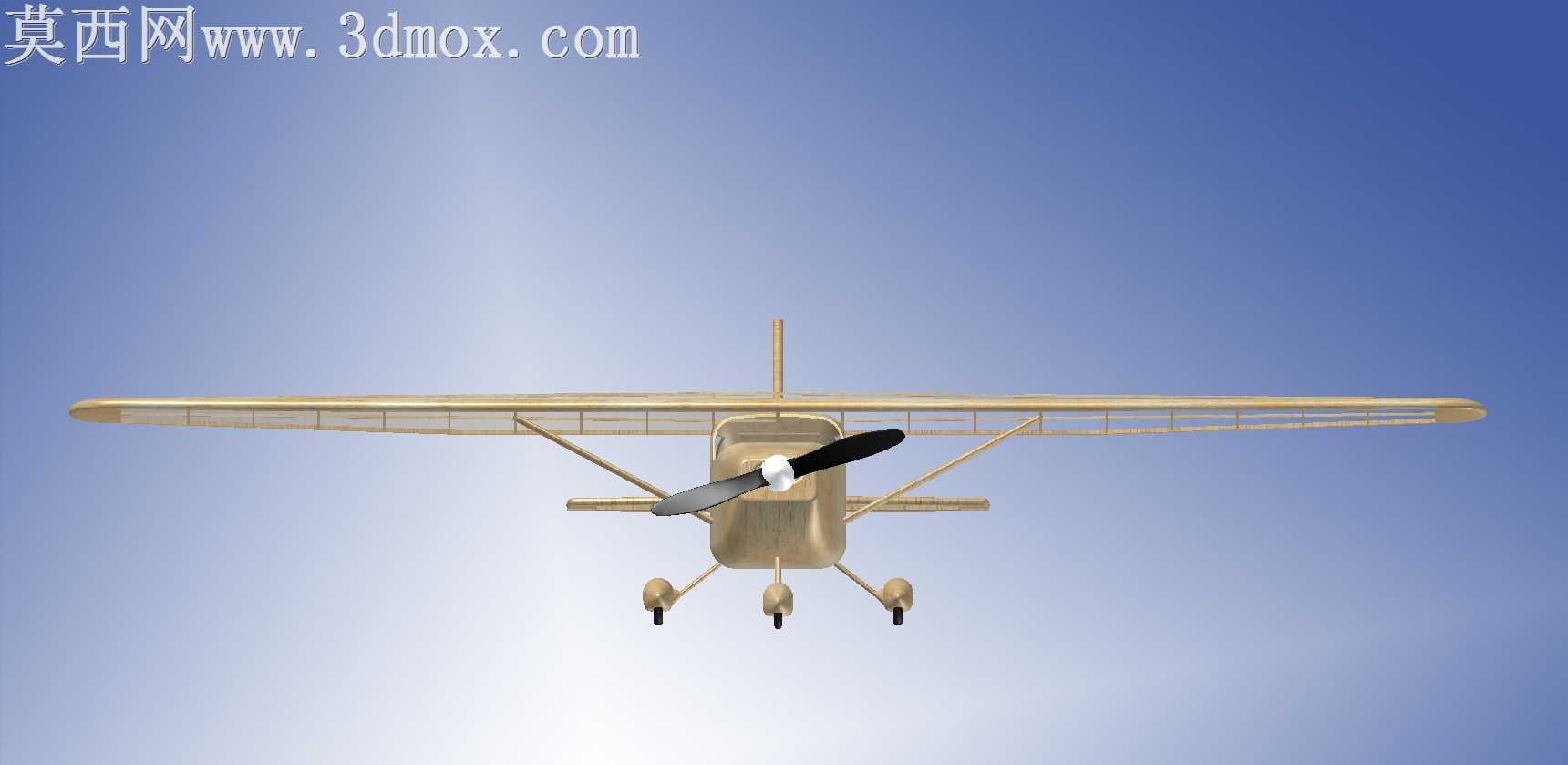

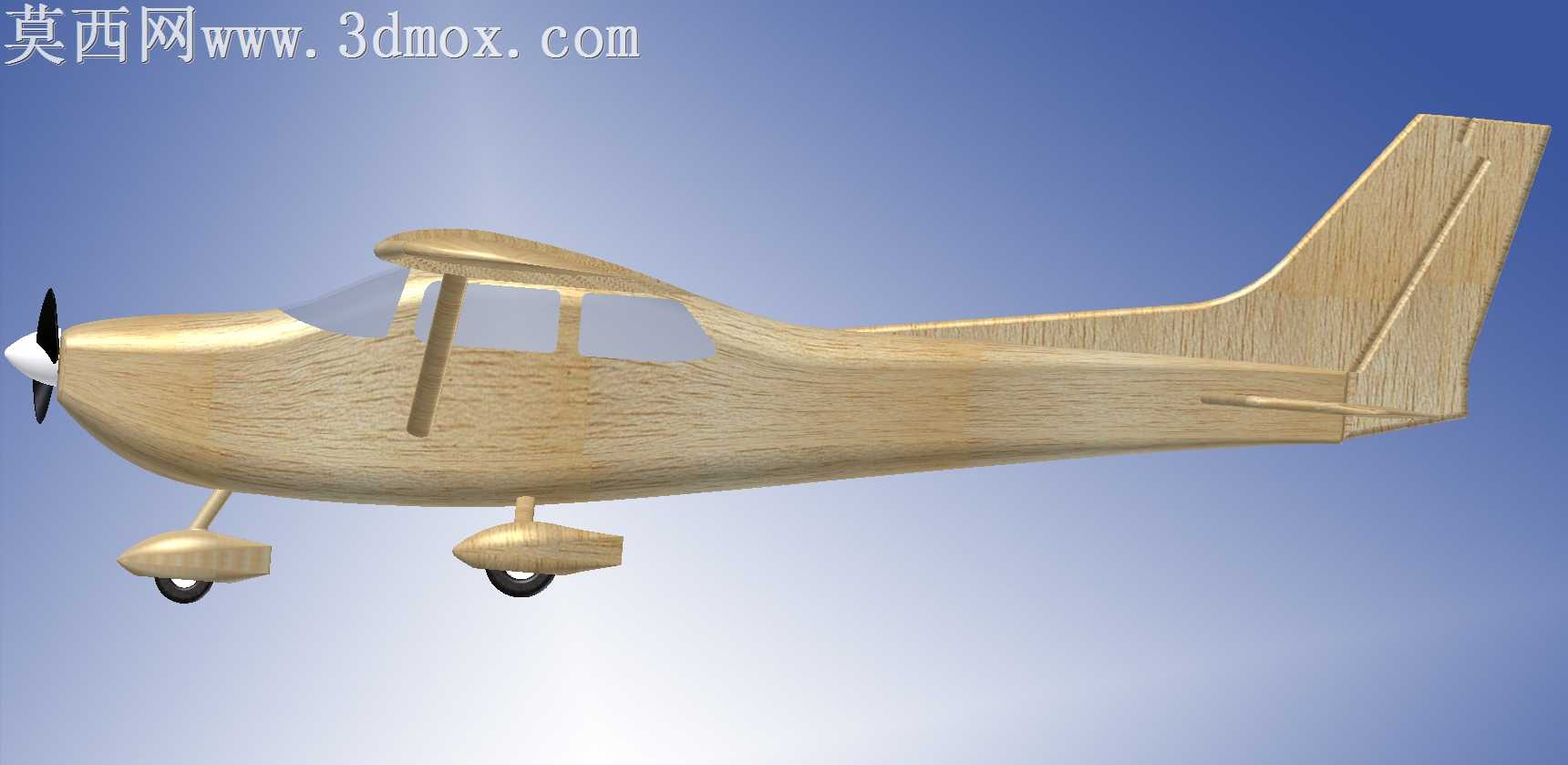

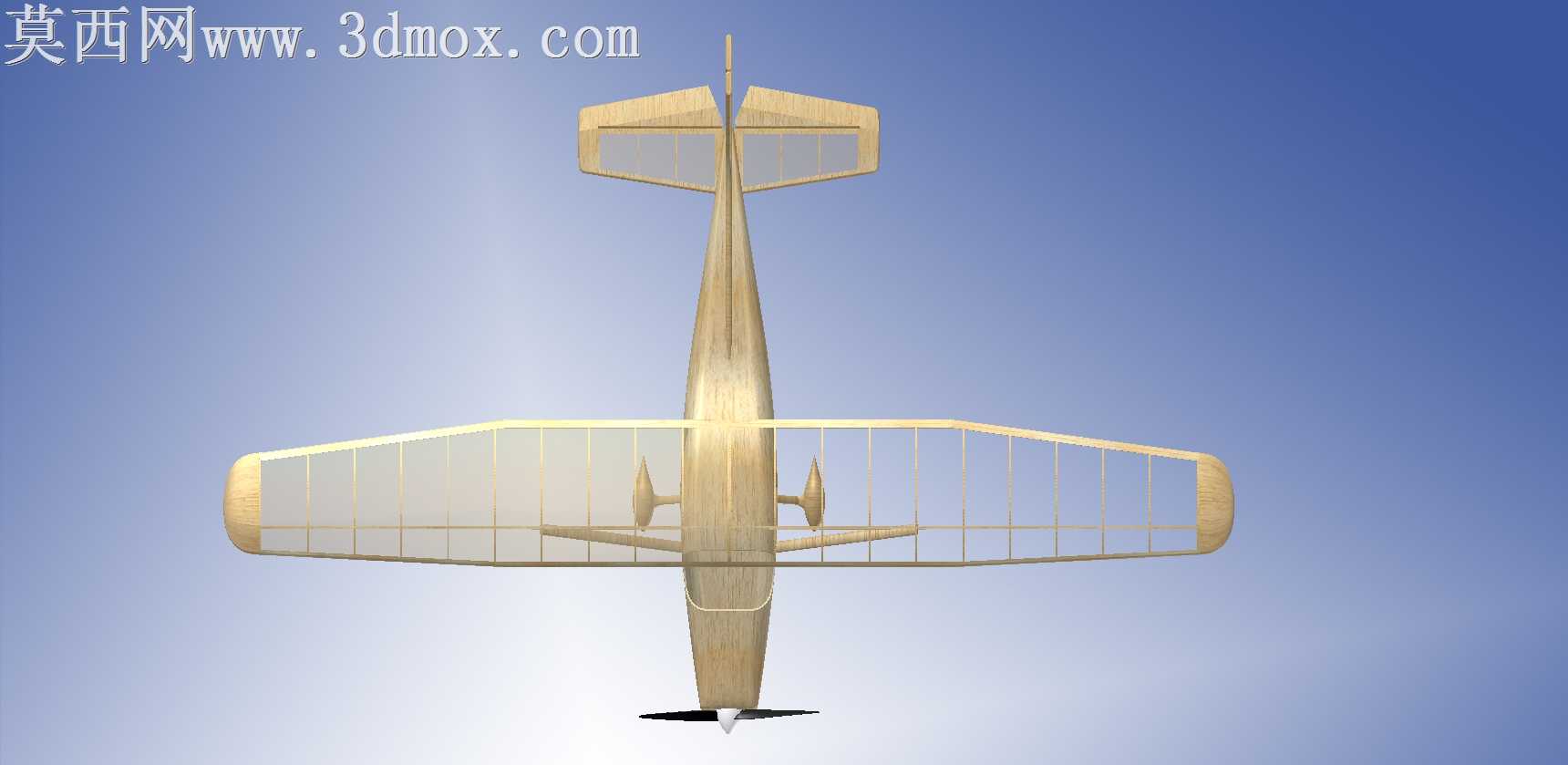

本作品为塞斯纳172轻型飞机的轻木构架式航模三维设计，整体建模过程严格参照真实塞斯纳172机型的气动外形比例开展，首先通过三维建模软件完成整机气动轮廓的曲面搭建，精准还原上单翼、高置平尾、前三点起落架的经典布局特征，确保模型整体比例与真机一致，为后续航模制作提供准确的尺寸参考。模型采用半透明展示效果呈现内部构架结构，清晰展现轻木航模的典型构造逻辑：机翼部分采用分段式翼肋排布设计，沿主梁方向等距布置符合翼型曲线的翼肋构件，前后缘搭配轻木条完成翼型轮廓塑造，翼肋之间预留蒙皮粘贴的支撑基准，既保证机翼的气动外形精度，又通过镂空式的翼肋结构最大限度降低整机重量，契合轻木航模的轻量化设计需求。机身部分采用桁架式构架设计，纵向布置多根贯穿机身的长桁构件，横向搭配隔框构件勾勒机身截面轮廓，从机头发动机舱位置到机尾末端的隔框尺寸逐步收窄，精准还原塞斯纳172流畅的机身曲线，构架之间的镂空区域既能够减轻机身自重，也为后续航模内部的动力设备、舵机、电池等组件预留充足的安装空间。尾翼部分的平尾与垂尾同样采用与机翼一致的肋条排布结构，保证尾翼气动面的外形精度，同时兼顾结构强度与轻量化要求。起落架部分采用简化的支柱式结构设计，还原真机前三点起落架的布局位置，主起落架布置于机翼下方靠前位置，前起落架布置于机头下方，搭配简化的机轮模型，完整呈现航模的地面支撑结构。机头部位的螺旋桨采用简化的两叶设计，搭配整流罩构件，还原真机的前部视觉特征。材质渲染方面，整体构架统一赋予浅原木色的轻木材质，通过调整材质的纹理方向与粗糙度，还原巴尔沙轻木的真实质感，背景采用渐变蓝色模拟天空环境，搭配柔和的环境光与定向光源，突出构架的层次感与结构细节，让内部的桁架、翼肋结构清晰可见，无需剖切即可完整展示航模的内部构造逻辑。设计过程中充分考虑轻木航模的实际制作需求，所有构件的尺寸与连接位置都预留了实际粘接组装的工艺余量，构件之间的衔接位置符合轻木航模的常规制作工艺，既能够作为航模制作的结构参考图纸，也可用于航模设计教学、航空科普展示等场景，完整展现固定翼轻木航模从气动外形到内部构架的完整设计思路。
