压力容器用标准碟形封头结构设计

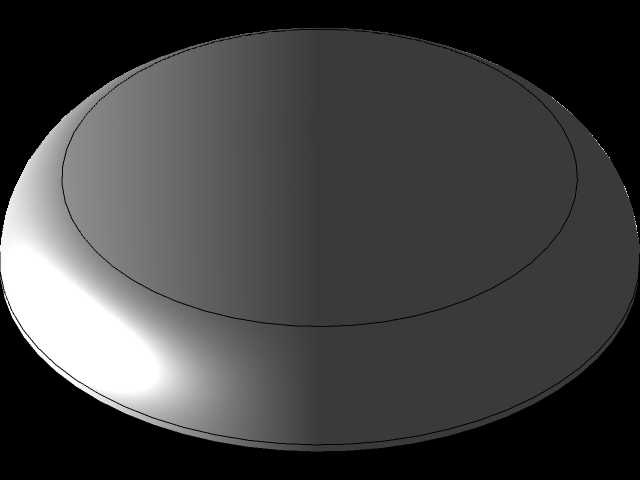

碟形封头是压力容器领域应用极为广泛的承压端盖部件，常配套应用于石油化工储运罐体、食品医药灭菌反应容器、工业气体缓冲储罐、中小型换热承压壳体等场景，作为承压容器的端部密封承压结构，承担着平衡容器内部介质压力、封闭腔体端部、保障设备整体承压安全的核心作用，相比椭圆形封头，碟形封头的成型加工难度更低，适配中小批量、常规压力等级的承压设备制造需求，在民用承压储水设备、小型化工反应装置、车载承压储运罐体中都有大量落地应用。这款碟形封头的设计严格遵循承压部件的力学性能要求，整体采用带折边的球面弧段加直边段的经典碟形结构，顶部为大曲率半径的球面承压区，该区域是承受内部介质正压力的核心受力面，曲面过渡设计能够将内部压力均匀分散到整个球面壁面，避免局部应力集中导致的结构变形或破损；球面与筒体连接位置设置了过渡折边区，通过小曲率半径的过渡弧段衔接球面与直边段，有效消解球面与筒体连接位置的边缘应力，避免不同曲率结构衔接处出现应力突变，降低长期承压运行下的疲劳破损风险；末端设置的直边段是封头与筒体对接安装的核心边界，直边段长度经过精准核算，既能够为环向焊接作业提供足够的操作空间，也能避免焊接热影响区落在结构应力集中的过渡弧段位置，保障焊接接头的结构强度。设计过程中首先根据配套筒体的公称通径确定封头的整体外径尺寸，确保直边段外径与筒体内径完全匹配，满足对接装配的公差要求；球面部分的曲率半径按照常规承压设备的通用设计规范选取，兼顾承压能力与成型加工的便利性，折边段的过渡曲率经过应力仿真校核，确保在额定工作压力下，封头各位置的薄膜应力、弯曲应力均控制在材料许用应力范围内；同时对封头的壁厚进行了等强度优化，在满足承压强度要求的前提下尽可能控制整体重量，降低设备制造成本。安装时直边段与筒体端部对齐后采用环向满焊连接，焊接完成后可根据介质特性做防腐、抛光等后续处理，直边段的长度设计也为后续的无损检测、焊缝打磨预留了足够操作空间，整体结构适配常规卷制筒体的装配要求，无需额外加工过渡连接件即可完成装配，能够有效缩短承压设备的生产装配周期。
