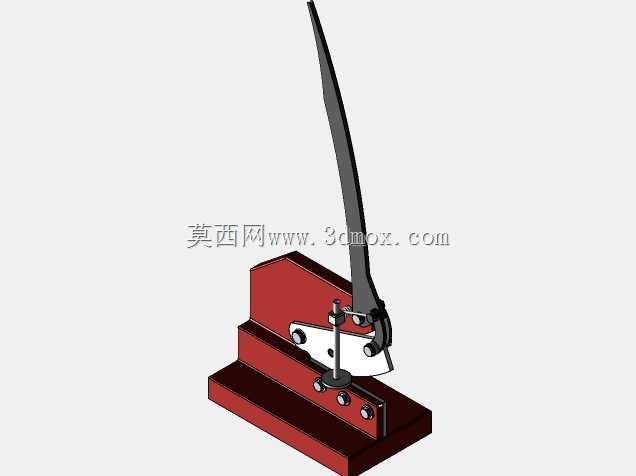

手动杠杆式钢板剪切工装结构

这款手动剪切设备主要面向小型钣金加工、五金维修、教学实训场景使用，适合小批量薄钢板、有色金属薄板的裁切作业，无需外接动力源，依靠杠杆增力结构即可完成剪切动作，在无供电的野外维修、小型作坊加工场景下实用性较强。设备整体采用分体式基座设计，底部为带安装孔的槽型铸铁底座，可通过螺栓固定在工作台面，安装时需保证底座上平面与工作台面平行度误差不超过0.1mm/m，避免剪切过程中出现受力偏移导致刃口崩损。核心剪切组件包含固定下刀座与活动上刀架，下刀座通过内六角螺栓紧固在底座立板上，刃口采用斜口设计，剪切角设置为8度，可有效降低剪切过程中的剪切力，适配0.5-3mm厚度的普通冷轧钢板裁切，上刀架通过销轴与杠杆手柄连接，手柄长度经过力臂核算，操作端施加15kgf的作用力即可在刃口处产生超过12kN的剪切力，满足常规薄板剪切的力值需求。设计过程中重点考虑了刃口间隙的可调性，下刀座与立板之间设置有调整垫片组，可根据待裁切板材的厚度调整上下刃口的侧向间隙，间隙值一般控制在板材厚度的5%-8%区间，间隙过大会导致板材切口出现毛刺、翻边，间隙过小则会加剧刃口磨损甚至出现卡刀现象。设备的定位挡板设置在下刀座进料侧，可通过锁紧螺栓调整定位尺寸，实现定长板材的批量裁切，挡板定位面与刃口的垂直度误差控制在0.05mm以内，保证裁切后板材的尺寸精度。活动铰接点均采用铜套衬套结构，减少长期使用后的铰接磨损，延长设备使用寿命，手柄末端套有防滑橡胶套，提升操作时的握持摩擦力，避免施力过程中出现打滑。整体结构无复杂液压、电气组件，维护成本极低，日常仅需定期在铰接点加注润滑脂、刃口出现磨损后及时修磨即可持续使用，设备整体占地尺寸较小，安装后总高度不超过450mm，底座横向尺寸为280mm，纵向尺寸为180mm，适合放置在常规工作台面上使用，不会占用过多操作空间，进料侧无多余结构遮挡，可支持长度超过1m的长板材通过，满足不同规格板材的裁切需求。
