手动螺旋压紧式夹钳工装结构设计

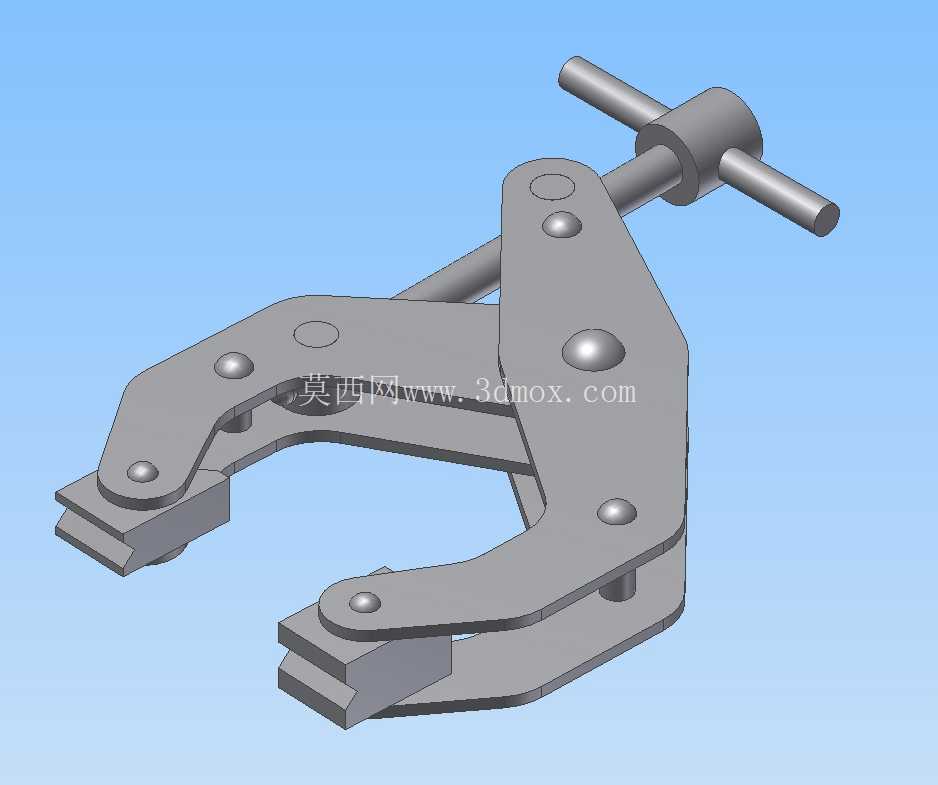

这款手动螺旋夹钳是机械加工、装配工位、焊接工装场景中极为常用的压紧夹持部件，区别于普通台虎钳的固定安装属性，该夹钳可灵活适配不同工装台的临时装夹需求，也可作为独立夹持工具用于小尺寸工件的固定作业。从结构设计逻辑来看，整个夹钳采用对称式剪臂铰接布局，核心传力路径为顶部T型手柄输入扭矩，通过梯形传动螺杆将回转运动转化为直线进给推力，驱动两组铰接臂绕中部销轴做收合动作，最终带动前端的两个压块实现对工件的夹紧，整个传动过程没有冗余的传力环节，机械效率能够满足手动操作的施力需求，同时梯形螺杆具备自锁特性，当操作人员撤去手柄上的施力后，夹钳不会因为工件的反作用力出现松脱，无需额外增加锁止结构就能保持稳定的夹持力，这一设计特性也让它在长时间夹持作业中不需要频繁复紧，大幅降低了现场操作人员的重复劳动量。

从实际使用场景出发，这类夹钳的应用覆盖了多个机加工与装配环节：在小件焊接工位，它可以快速将薄钢板、型材拼合位置压紧固定，避免焊接过程中工件受热变形出现移位；在木工小件打磨、钻孔作业中，它可以替代大型台钳固定不规则外形的木料，不会因为夹持力过大压伤木质工件表面；在设备维修现场，它可以作为临时压紧工具，用于轴承压装、密封件贴合等需要持续施加轴向压力的作业场景，不需要外接气源、电源就能独立完成作业，适配无动力供应的野外维修、临时抢修场景。

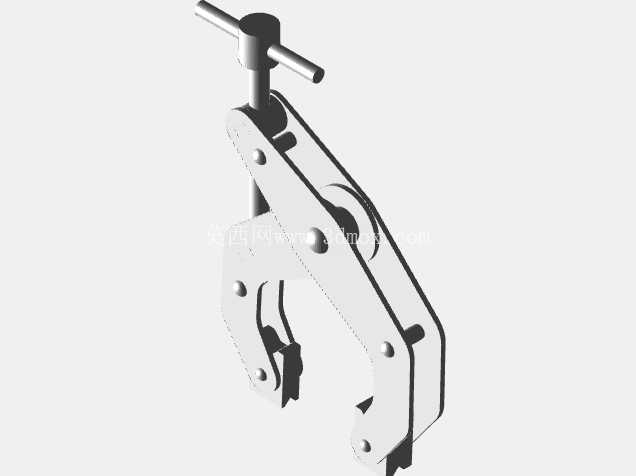

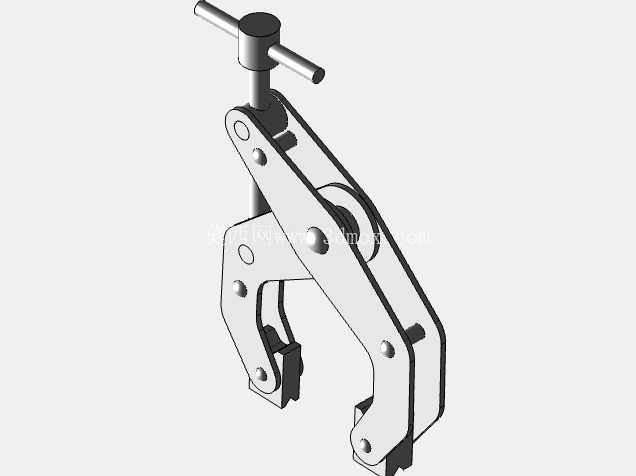

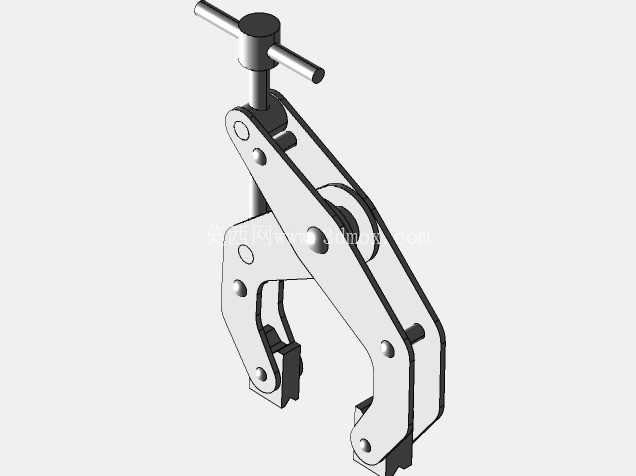

结构细节设计上，夹钳的两组剪臂采用等厚度钢板冲压成型后做铣削加工，所有铰接位置都采用销轴加衬套的配合方式，避免长期使用后铰接孔出现磨损导致夹钳开合旷量过大，前端的压块做了可拆卸设计，可根据被夹持工件的材质更换橡胶垫、铜垫等不同材质的压头，防止夹伤工件的已加工表面；顶部的T型手柄长度经过人体工程学核算，操作人员单手握持转动时，不需要施加过大的腕部力量就能达到足够的夹紧力，手柄两端做了滚花处理，手上沾有切削液、油污时也不会出现打滑。

关于安装与尺寸边界，这款夹钳属于手持式手动工具范畴，不需要固定安装在工作台面上，整体闭合状态下的最大外轮廓尺寸适配常规工具箱的收纳空间，张开最大开口可以覆盖常规小尺寸零件的夹持需求，铰接位置的销轴采用过盈配合压装在剪臂上，不会因为频繁开合出现销轴脱出的问题，螺杆尾部做了限位台阶，完全张开状态下螺杆不会从铰接螺母中脱出，避免现场使用过程中零件散落丢失。夹钳的所有受力部位都做了应力集中优化，剪臂上的铰接孔位置没有尖锐的直角过渡，长期承受最大夹持力时也不会出现臂体开裂的问题，整体结构没有易损的小尺寸弹性零件，日常使用仅需要定期在螺杆、铰接位置涂抹润滑脂就能维持顺畅的开合动作，维护成本极低。

从设计建模的角度来看，整个夹钳的所有零件都采用规则的几何特征构建，没有复杂的曲面结构，铰接位置的配合间隙按照普通五金工具的公差等级设定，既保证开合动作没有卡滞，也不会因为间隙过大导致夹持位置出现偏移，前端压块的夹持面做了平行度公差约束，夹紧状态下两个压块的工作面保持平行，不会出现局部点接触导致工件被压出凹痕、或者夹持力不足的问题。
