T型螺杆式手动挤压夹紧工装结构

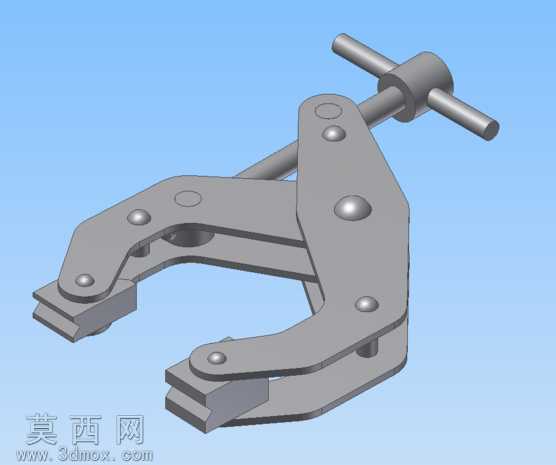

本作品为手动式螺杆驱动夹紧工装的三维建模成果，建模过程中以实际手动夹钳的功能逻辑为核心，先完成整体结构的比例规划，确定夹体开合范围、螺杆行程、握持操作件的尺寸匹配关系，再逐一对各个组成零件进行特征建模。模型整体采用多连杆铰接式夹臂结构，左右两组夹臂通过中部的铰接销轴形成可开合的剪式支撑结构，夹臂末端设计有平行的夹持工作面，工作面做了加厚处理，保证夹持受力时的结构强度，避免长期使用出现夹持端变形的问题。夹臂上的所有铰接位置均做了凸台强化设计，销轴孔与销轴的配合间隙按照实际装配公差设置，还原真实工装的活动自由度。驱动部分采用T型手柄配合传动螺杆的结构，T型手柄的横向握杆长度符合手动操作的施力习惯，螺杆与夹臂上端的螺纹孔配合，通过旋转手柄带动螺杆轴向进给，推动两组夹臂绕铰接点转动，实现夹持端的闭合夹紧与松脱动作，螺杆末端与夹臂的接触位置设计有球面抵接结构，减少转动过程中的摩擦卡顿，保证施力顺畅。材质渲染上，整体零件赋予哑光金属钢材质，模拟普通五金工装的碳钢表面质感，铰接销轴位置做了轻微的高光处理，区分不同装配零件的视觉层次，背景采用简洁的浅蓝色渐变，突出模型本身的结构轮廓，渲染时调整了光照角度，清晰展现夹臂上的加强筋、铰接凸台、夹持端齿纹等细节结构。设计过程中充分考虑手动工装的实用性，所有活动部件的运动无干涉，夹臂的力臂比例经过优化，在T型手柄施加较小的手动扭力时，夹持端即可获得足够的夹紧力，同时整体结构无多余冗余设计，零件数量少，加工装配难度低，符合手动夹紧工具的量产加工需求，模型完整还原了该类夹紧工装的装配关系与运动逻辑，可作为手动夹持工具设计、工装结构教学的参考三维素材。
