双耳铰接式液压执行油缸结构设计

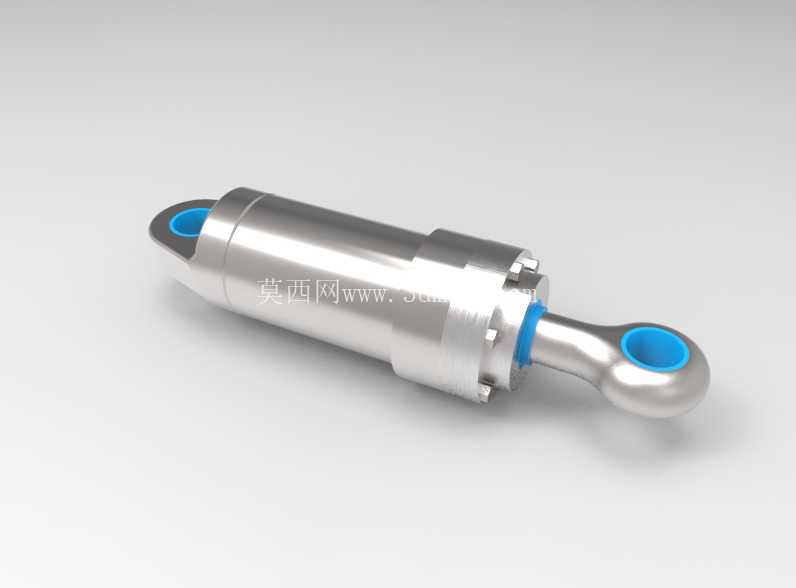

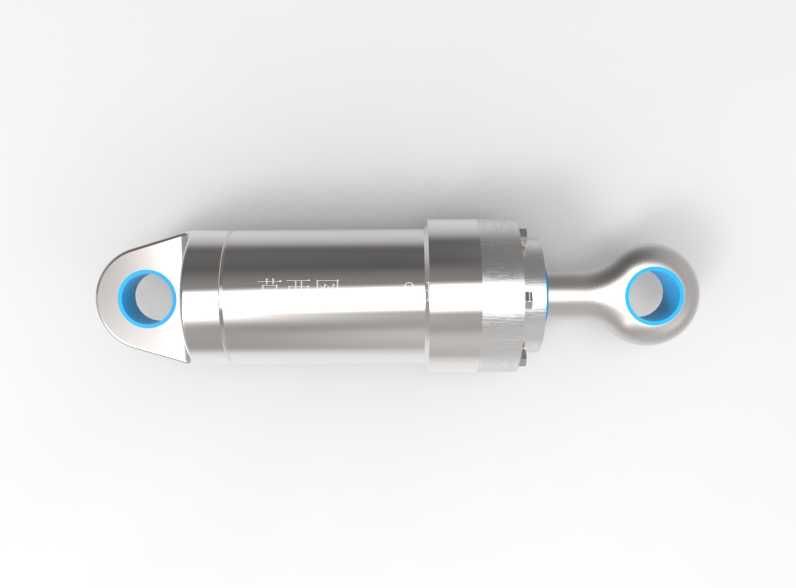

这款双耳铰接结构的液压执行元件，在各类需要直线往复推力输出的工业场景中适配性极强，从工程机械的作业臂姿态调整、工装夹具的夹紧动作实现，到自动化产线的工位推送、压铸模具的抽芯与合模辅助动作，都能见到这类结构油缸的应用身影。不同于法兰安装、脚座安装的油缸形式，两端带铰接耳环的结构设计，能够抵消安装面存在的小角度偏差，在设备运行过程中随负载的小幅摆动自动调整受力角度，避免活塞杆承受额外的径向弯矩，从结构根源上降低杆体弯曲、密封件偏磨的失效概率。

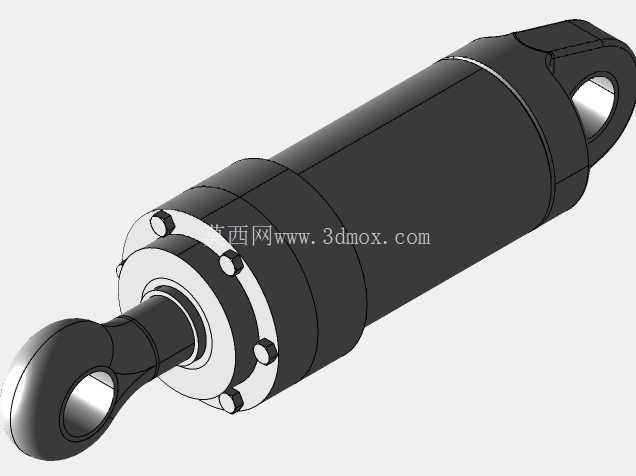

从功能实现逻辑来看，这款油缸通过压力油作用在活塞两端的面积差产生推力，无杆腔进油时输出大推力伸出动作，有杆腔进油时完成活塞杆回缩，两端耳环内预留的轴承安装位，可根据实际负载工况选配铜套、关节轴承或者自润滑衬套，适配不同摆动频率、不同载荷等级的使用需求。缸体与端盖的连接采用了螺栓紧固的分体式结构，相比一体式焊接缸筒，这种设计更便于后期密封件的更换与内部零件的检修，日常维护时不需要整体拆解管路，仅需松开端盖连接螺栓即可抽出活塞组件，大幅降低设备运维的时间成本。

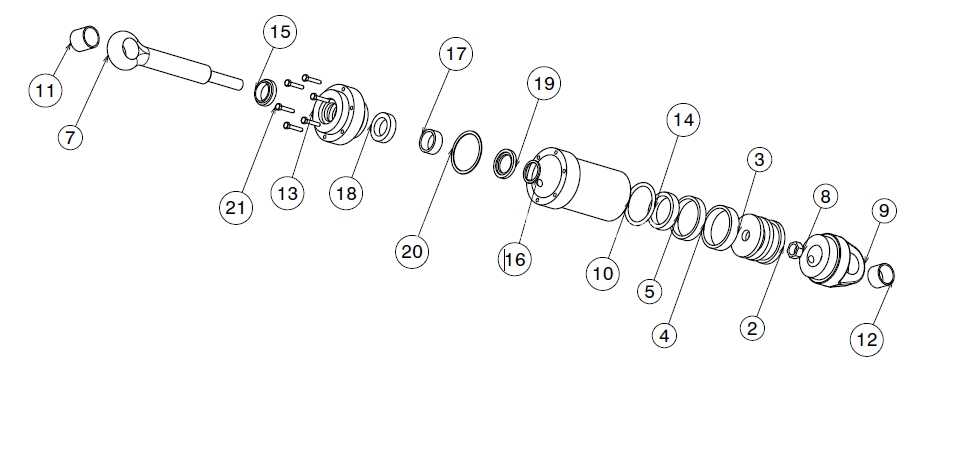

在结构设计的考量上，这款油缸的活塞杆表面做了硬化处理，表面粗糙度控制在适合密封件长期工作的区间，既减少往复运动时的摩擦阻力，也能避免杂质刮伤密封唇口。活塞位置设置了多重密封组合，包括主密封、导向环与防尘圈，既保证压力腔的油液不会发生内泄，也能阻挡外部环境中的粉尘、金属碎屑进入缸筒内部，适配铸造车间、工程机械户外作业这类多粉尘的恶劣工况。两端耳环的铰接孔中心距在完全缩回状态下的尺寸，是设备选型时核心的安装边界参数，设计时需要结合设备的最大行程需求、安装空间的预留尺寸做匹配，避免出现伸出到位时行程余量不足、或者缩回到位时与周边结构发生干涉的问题。

实际选型应用时，需要结合系统工作压力计算油缸的输出推力是否满足负载需求，同时要核对铰接孔的直径尺寸与设备配套的连接销轴直径一致，耳环的宽度尺寸也要和安装支座的开口宽度匹配，避免安装后出现侧向间隙过大导致的运行晃动。如果是用于高频往复动作的场景，还需要在缸体上预留合适的缓冲结构安装位，在活塞运行到行程端点前通过节流缓冲降低冲击，减少端盖承受的撞击力，延长整个油缸的使用寿命。这类铰接式油缸相比刚性安装的油缸，对安装基座的加工精度要求更低，在一些焊接结构的设备机架上应用时，能够抵消焊接变形带来的安装位偏差，降低机架加工的精度要求与制造成本，同时在设备运行过程中吸收部分振动载荷，减少应力集中对连接部位的损伤。

建模过程中对各个零件的配合公差做了合理设定，缸筒内壁与活塞的配合采用间隙配合，保证活塞往复运动顺畅无卡滞，活塞杆与导向套的配合精度兼顾密封性能与运动灵活性，所有密封槽的尺寸都按照对应密封件的标准规格设计，避免出现密封件压缩量过大导致摩擦阻力剧增、或者压缩量不足导致泄漏的问题。耳环部位的铰接孔与销轴的配合根据使用场景选择，重载低速场景选用稍紧的过渡配合保证连接刚性，高频摆动场景选用间隙配合搭配自润滑衬套，保证摆动动作灵活无卡滞。整体结构没有冗余的设计，所有零件的尺寸都围绕受力需求做了优化，在保证结构强度满足额定压力下使用要求的前提下，尽可能控制缸体的整体重量，减少设备运动部位的惯量，提升动作响应速度。
