在行走机械液压系统、工业液压站的设计场景里,这类囊式/隔膜式结构的蓄能器是很常见的辅助动力元件,配套的充压接头组件则是完成蓄能器预充氮气压力校准、日常压力维护的核心配套结构。从实际工况需求出发,这类蓄能器的核心作用可以覆盖几个典型场景:首先是系统保压,当液压泵卸荷或者系统出现微量内泄时,蓄能器可以释放储存的压力油,维持系统回路压力稳定,避免夹紧回路、制动回路出现压力掉零引发的设备误动作;其次是吸收液压冲击,在换向阀快速换向、执行元件急停的瞬间,管路内会产生瞬时压力峰值,蓄能器的弹性容腔可以吸纳这部分冲击压力,降低管路振动、接头密封件被冲坏的概率;另外还可以作为应急动力源,在主泵突发故障或者断电时,短时间释放储存的压力油,驱动执行元件完成安全复位动作,比如工程机械的动臂下放、机床夹具的松开,避免工件或者设备结构出现卡滞损坏。

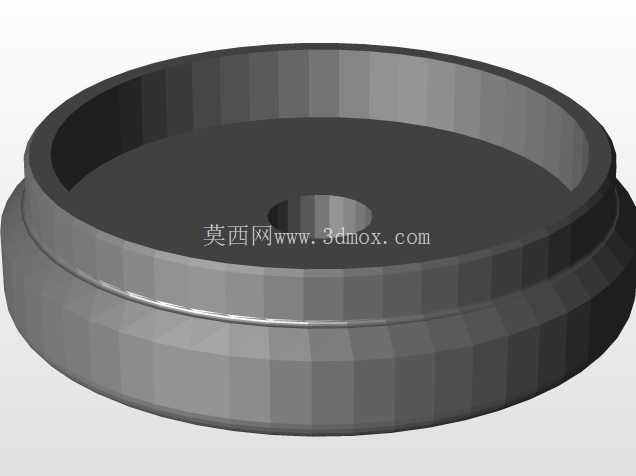

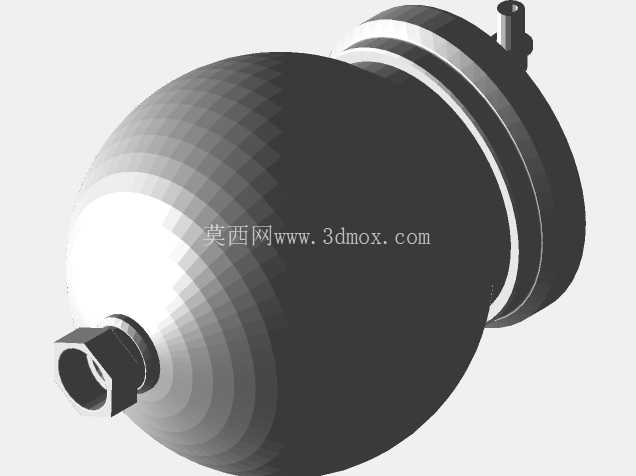

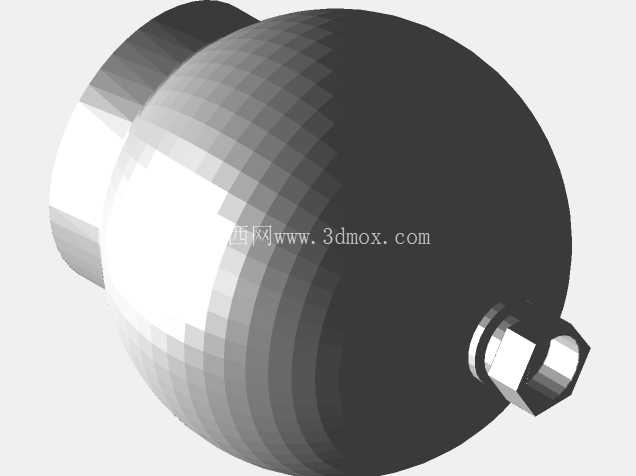

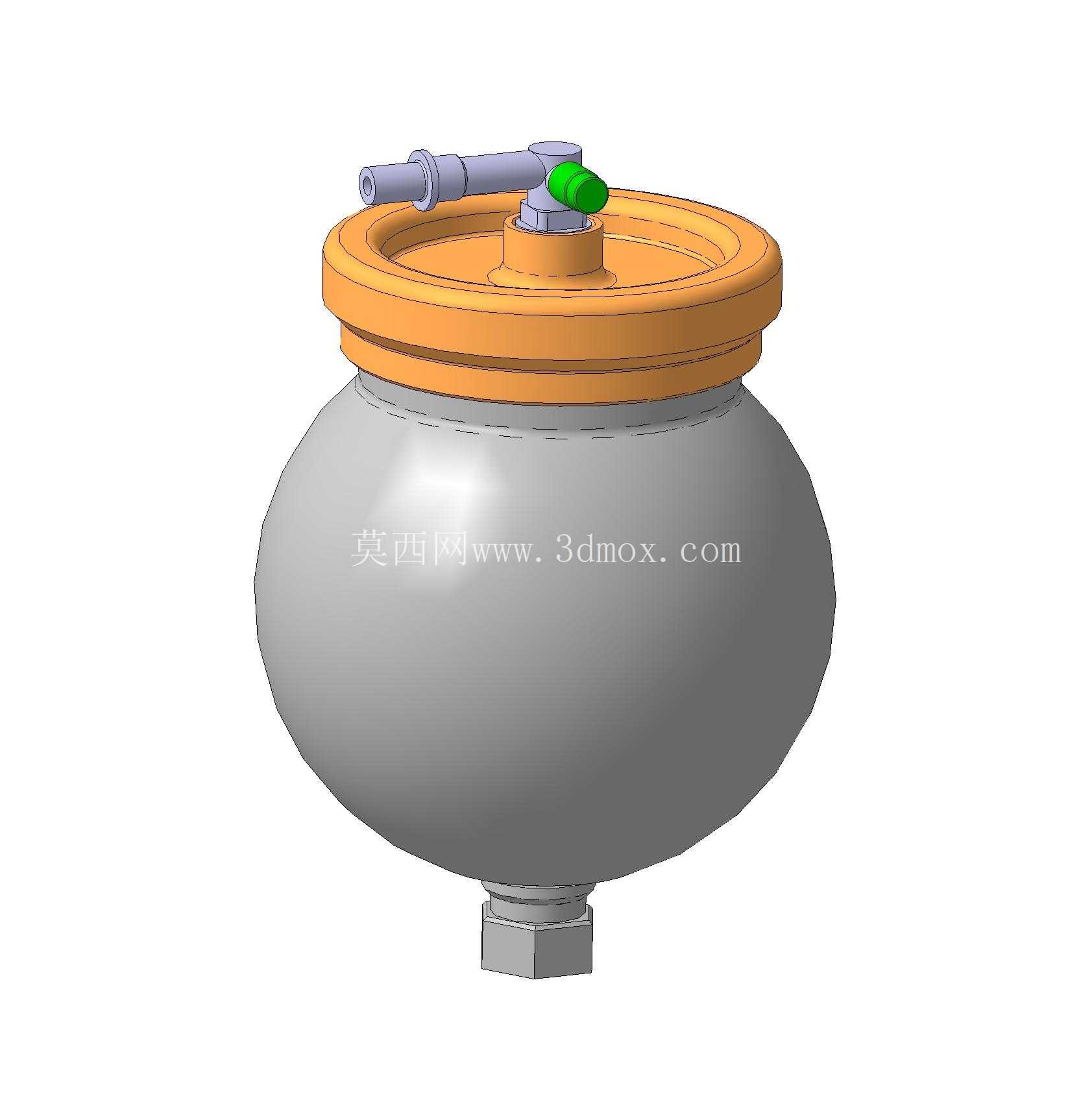

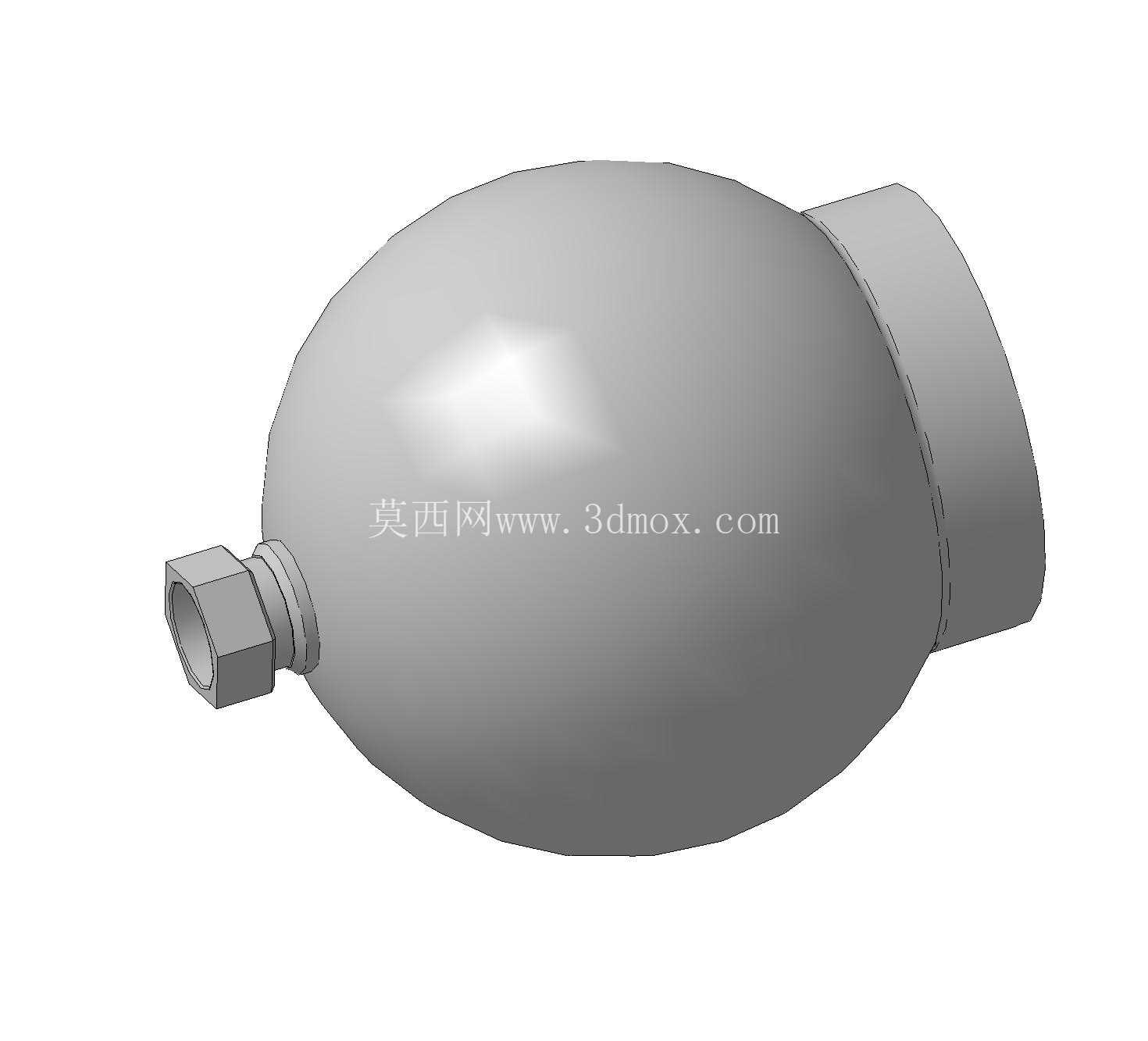

从这个模型的结构设计来看,主体采用球形壳体结构,相比同容积的圆柱形蓄能器,球形壳体的壁厚可以做的更薄,承压能力更强,壳体内部的应力分布更均匀,在高压工况下不容易出现应力集中导致的壳体开裂。顶部的法兰压边结构用来固定内部的隔膜或者皮囊,把气腔和油腔完全分隔开,避免氮气混入液压油引发系统气蚀、动作爬行的问题。顶部伸出的带绿色旋钮的阀组就是充气阀结构,外接充压工具时可以向气腔注入高压氮气,日常巡检时也可以通过这个接口检测当前预充压力值,判断是否存在皮囊破损、气体泄漏的故障。底部的外螺纹接头是和液压系统管路连接的油口,采用标准公制或者英制管螺纹设计,安装时不需要额外加工过渡接头,可以直接对接系统主油路或者控制油路。
做三维建模的时候,这类元件的安装边界是需要重点核对的参数:球形壳体的最大外径决定了安装时需要预留的径向空间,顶部充气阀的伸出高度要和周边的管路、阀块留出足够的操作空间,方便后期接充气工具做压力校准,底部油口的螺纹规格、密封形式要和系统接口完全匹配,避免安装时出现螺纹错牙、密封失效漏油的问题。设计选型时还要注意,蓄能器的预充压力要根据系统工作压力区间来设定,通常保压回路的预充压力设置为系统工作压力下限的80%左右,吸收冲击的工况预充压力设置为系统工作压力的60%-70%,如果预充压力过高,会导致皮囊频繁撞击底部油口的菌形阀,缩短皮囊使用寿命;预充压力过低则会让皮囊在充油时过度膨胀,挤压壳体内部导致皮囊异常磨损。

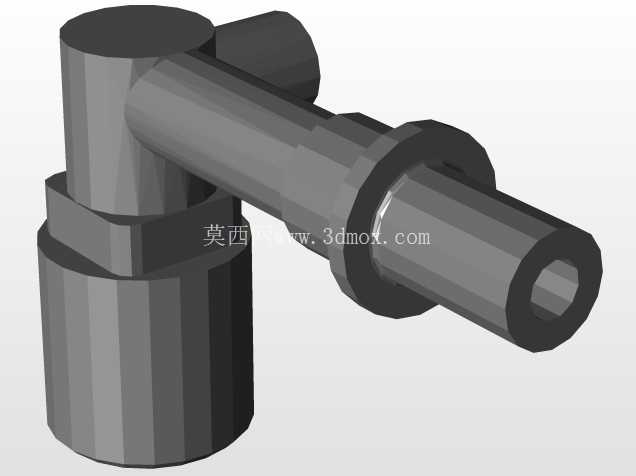

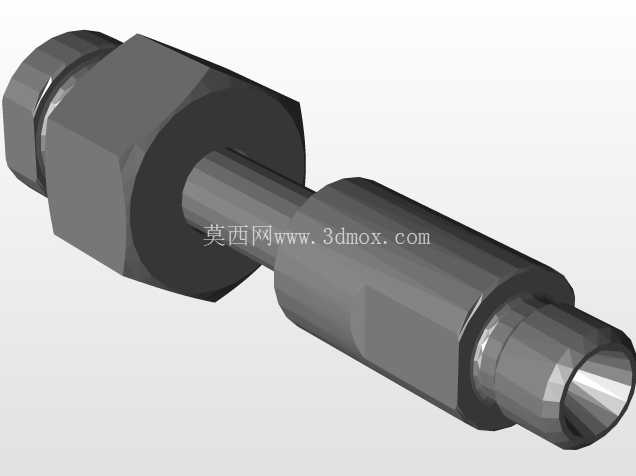

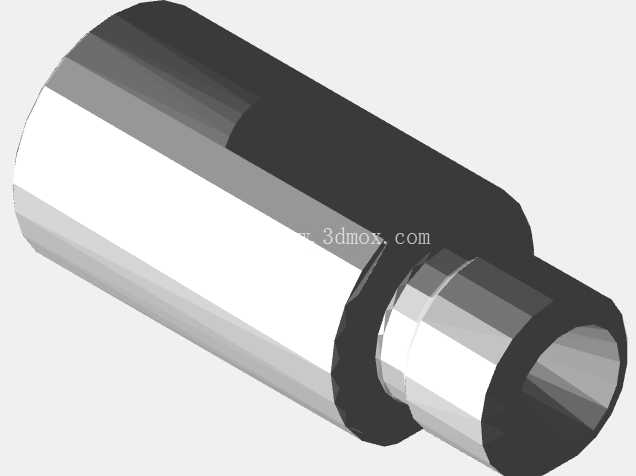

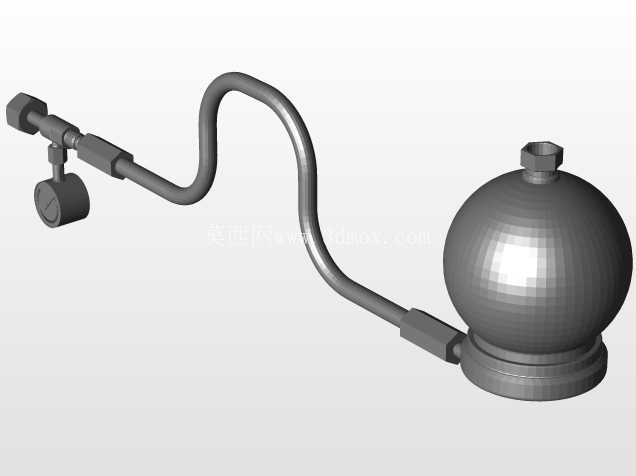

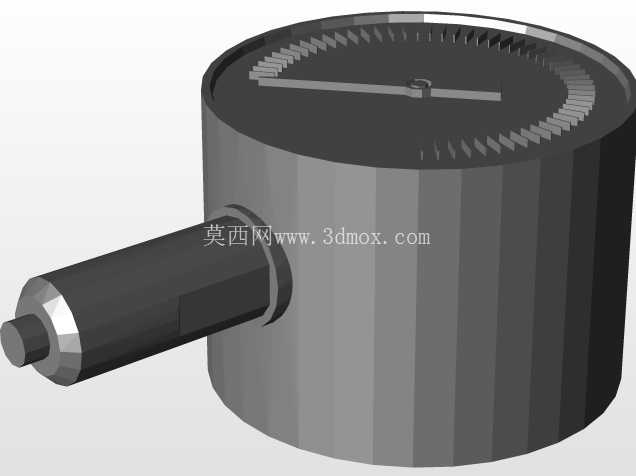

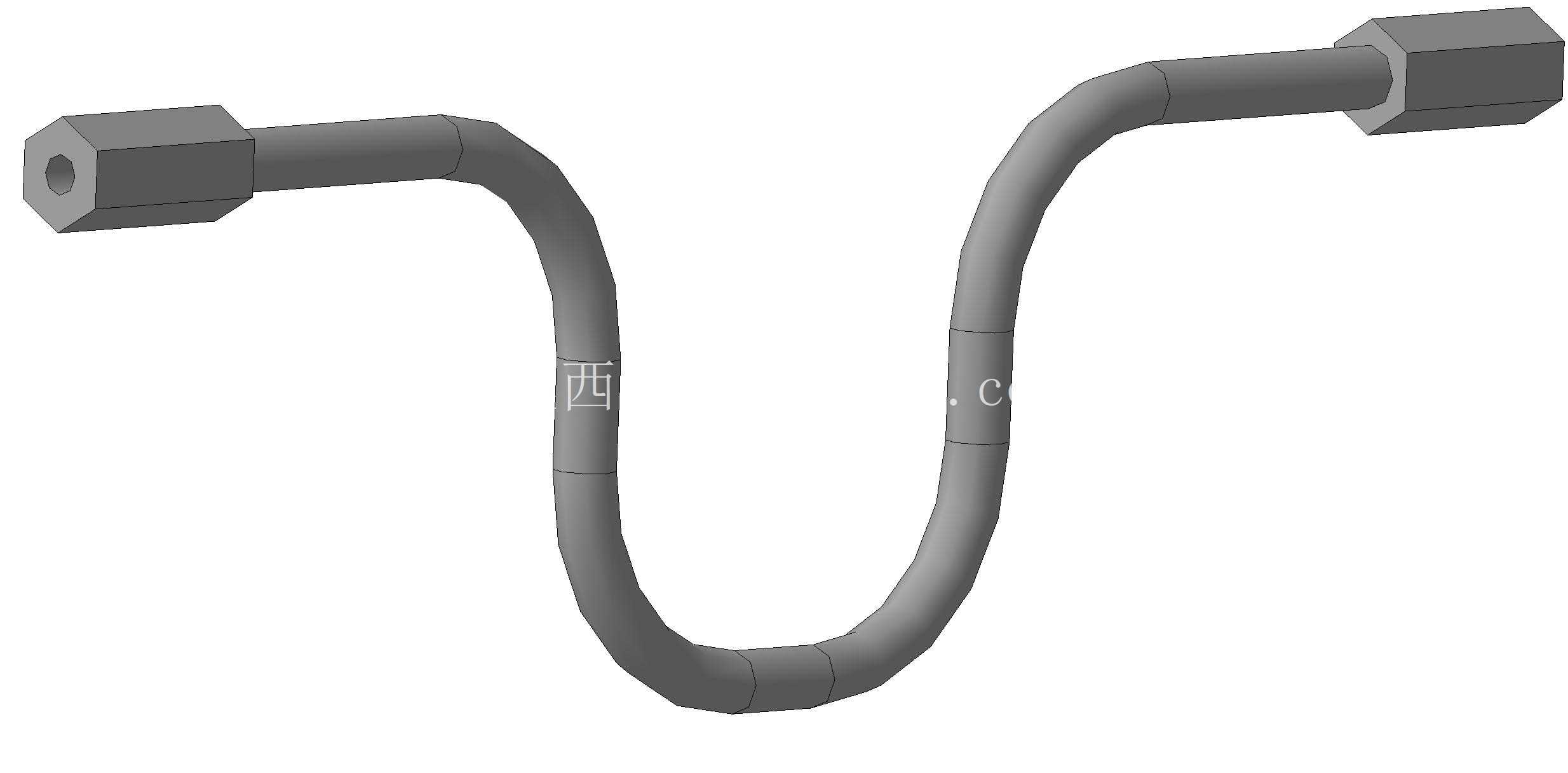

配套的充压装置结构,核心是要实现和充气阀的可靠密封连接,充压过程中不能出现气体泄漏,同时要带压力检测接口,可以实时读取当前充气压力,避免超压充注导致蓄能器壳体过载。很多现场维护时出现的蓄能器失效问题,大多是充压操作不规范导致的,比如没有释放系统油压就直接充气,或者充气速度过快导致皮囊局部温度过高老化,这些细节在做结构设计和运维指导时都需要明确标注。另外这类球形蓄能器因为安装空间占用小,响应速度快,很适合用在安装空间紧凑的行走设备、机床液压站上,相比活塞式蓄能器,它的运动部件质量更小,对压力波动的响应更灵敏,吸收高频压力脉动的效果更好。建模时还要注意壳体和顶部法兰的连接密封结构,通常采用O型圈端面密封,法兰压边的螺栓预紧力要均匀,避免压偏导致密封件切边漏油,底部油口内部的菌形阀限位结构要做合理的行程限制,防止皮囊被挤入油口管路造成破损。
