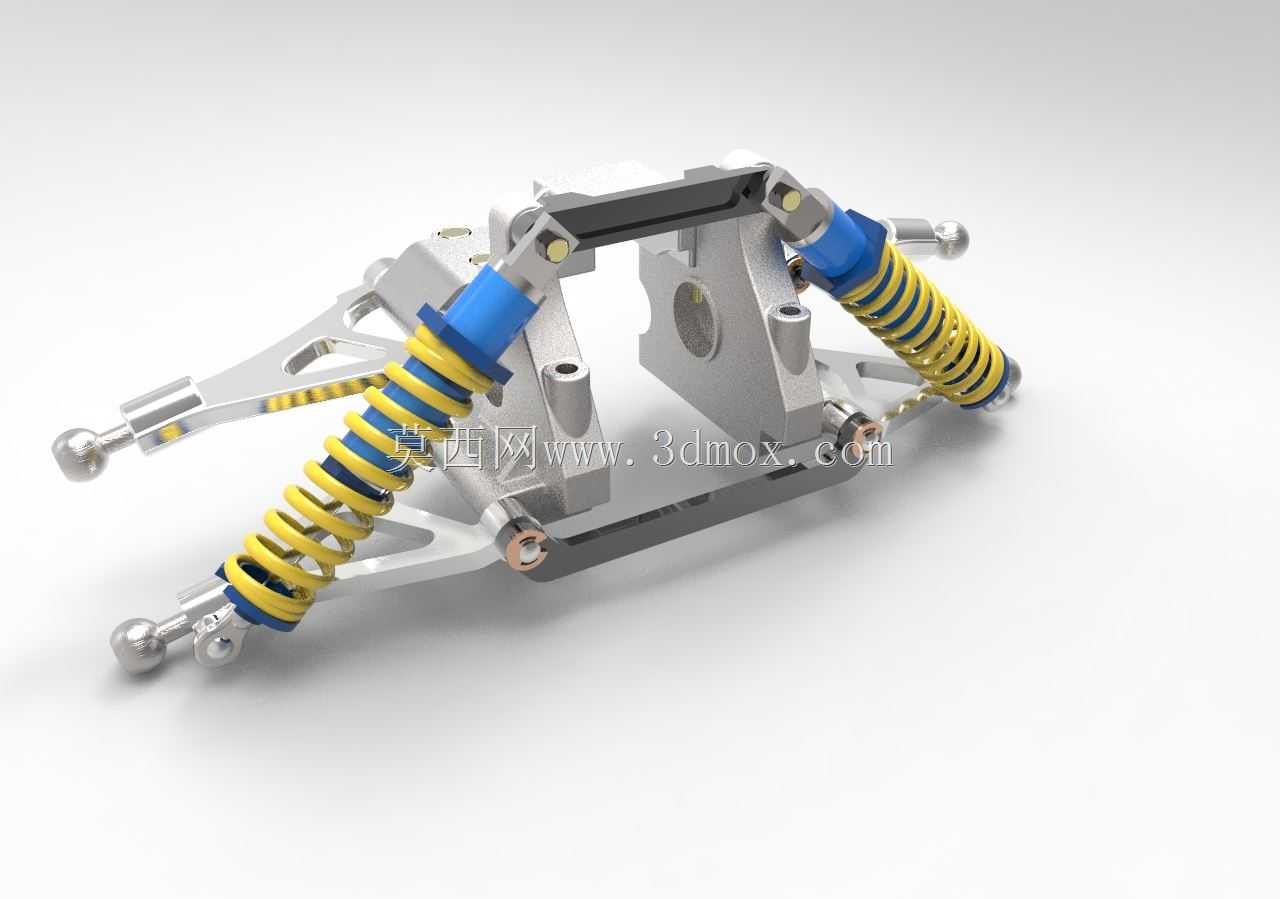

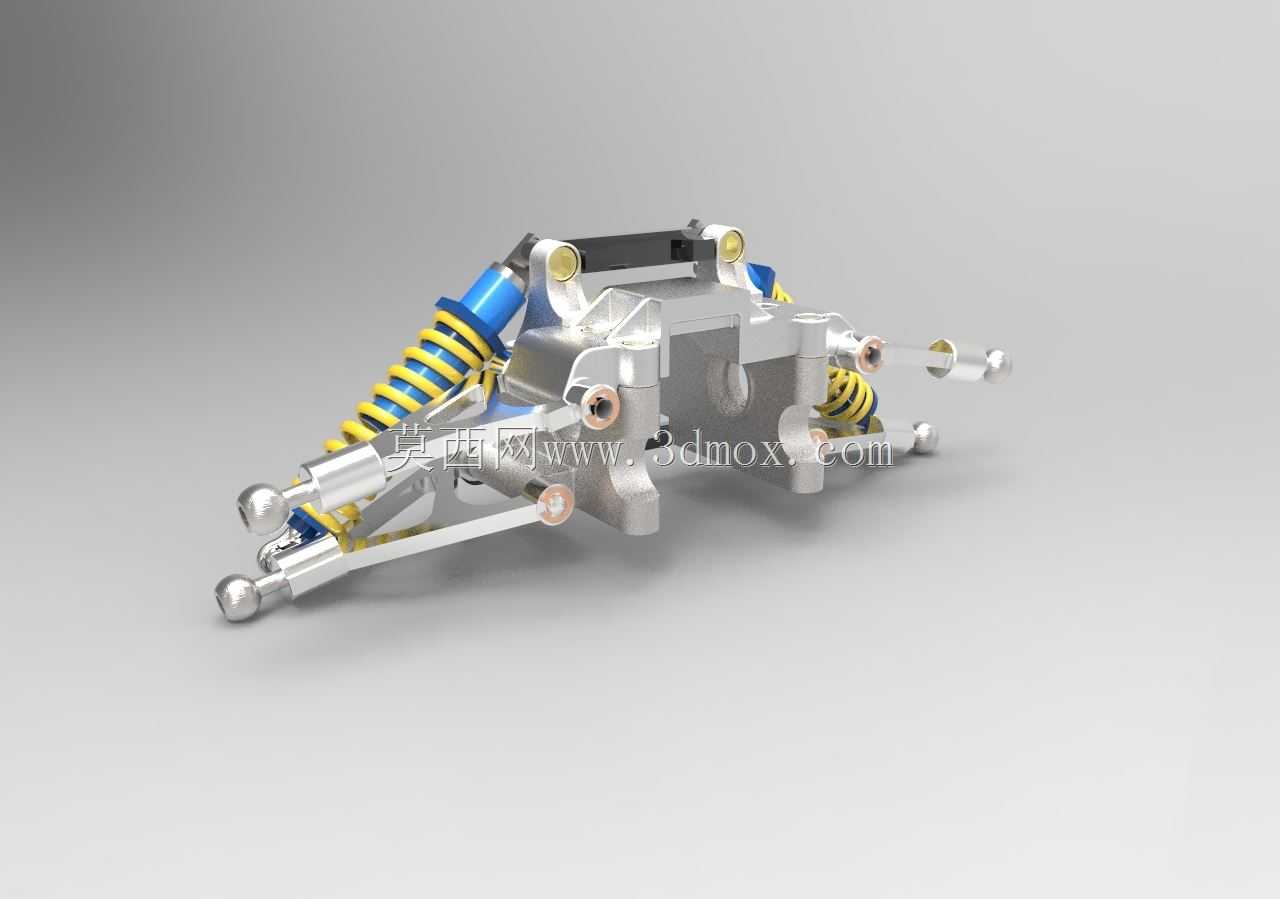

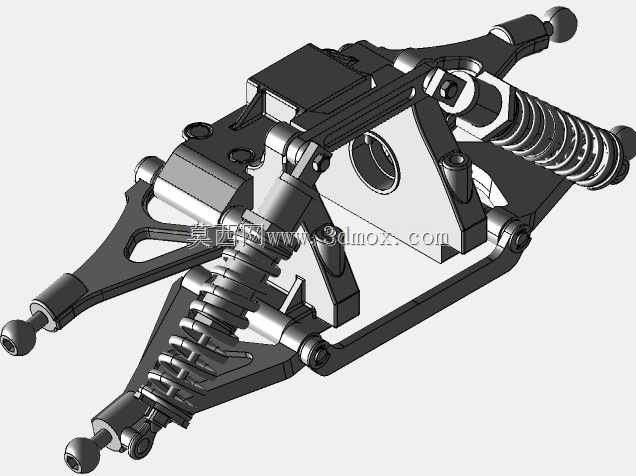

双叉臂式独立悬挂结构设计方案

项目分类:3D模型 发布时间:2021-05-11 ID:170512
  • 双叉臂式独立悬挂结构设计方案
  • 双叉臂式独立悬挂结构设计方案
  • 双叉臂式独立悬挂结构设计方案

该悬挂结构主要应用于小型乘用车辆、场地竞技赛车以及小型电动代步车的底盘行走系统中,作为连接车轮与车架的核心承载部件,承担着传递整车行驶过程中所有纵向、侧向与垂直方向载荷的作用,同时能够过滤路面颠簸带来的冲击,保证车轮始终贴合路面,为车辆提供稳定的抓地力与操控基础。在实际使用场景中,这套悬挂可适配非铺装路面的连续颠簸、铺装路面的高速过弯以及紧急制动等多种工况,通过减震器与螺旋弹簧的协同作用,将路面传递的冲击能量逐步耗散,避免刚性冲击直接传递至车架与驾乘舱,兼顾操控稳定性与乘坐舒适性。从功能特性来看,该结构采用上下不等长叉臂的布局形式,上下控制臂均通过球铰与转向节连接,能够在车轮上下跳动时精准控制车轮的外倾角变化,让轮胎接地面积始终保持在最优区间,减少过弯时的轮胎侧偏幅度,提升转向响应速度;搭配的螺旋弹簧与筒式减震器采用倾斜布置方式,能够在有限的安装空间内获得更长的减震行程,同时优化弹簧刚度与减震器阻尼的匹配,既可以吸收细碎颠簸的高频振动,也能应对大落差冲击的低频大行程运动,避免悬挂击穿的情况出现。设计过程中,首先围绕轮距参数、车轮跳动行程以及转向阿克曼角的匹配要求,确定上下控制臂的铰接点位置,通过运动学仿真反复调整硬点坐标,确保车轮在全行程跳动中前束、外倾的变化量处于合理范围,避免出现轮胎异常磨损、转向回正力异常的问题;其次对各承载部件的受力路径进行梳理,将转向节、控制臂的受力集中区域做加强筋处理,在保证结构强度满足冲击载荷要求的前提下,尽可能去除非承载区域的冗余材料,降低簧下质量,提升悬挂的响应速度。在安装边界方面,该悬挂整体采用对称式布局,上控制臂的车架安装点位于主销后上方,下控制臂的两个安装点沿车架纵向排布,减震器上端固定于车架减震塔位置,下端连接在下控制臂的受力支点上,整体横向安装宽度适配常规小型车的轮舱空间,纵向安装长度不会与转向拉杆、驱动半轴等周边部件产生运动干涉,安装点的孔径与位置公差符合通用底盘件的装配标准,可直接适配对应规格的轮毂、刹车总成,无需额外做安装位的改装调整。
