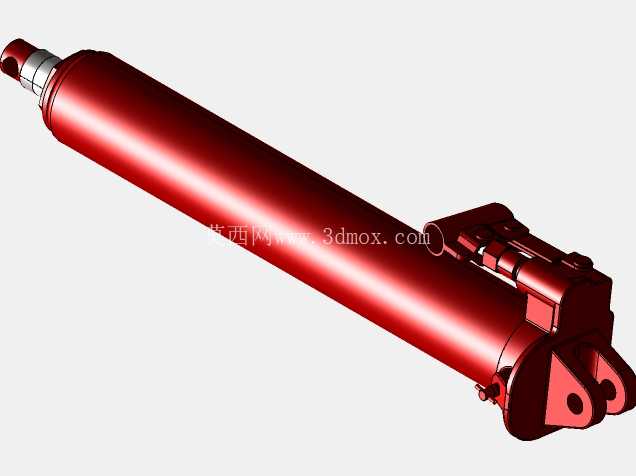

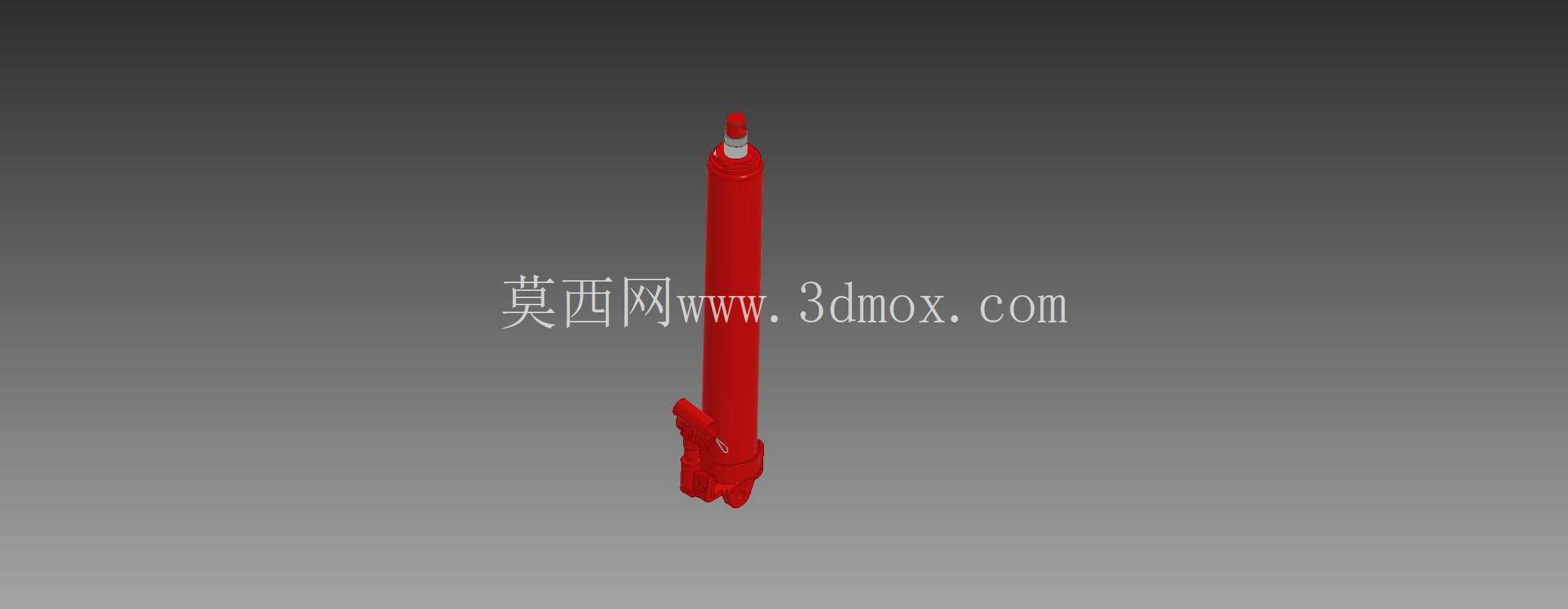

都灵T30306三吨级重载液压油缸结构

　　在车间小型起重设备、轻型工程机械的液压执行回路里，这类额定载荷三吨的液压油缸是核心的力输出部件，日常接触最多的场景是手动液压堆高车、小型升降平台、轻型自卸挂车的举升机构，还有部分工位工装的夹紧、顶推工位，相比大吨位工程油缸，它的安装空间更紧凑，输出力刚好覆盖1-3吨的常规工位载荷，不会出现选型冗余带来的成本浪费。从结构设计来看，这款油缸采用单杆活塞式结构，缸筒选用高精度冷拔无缝钢管加工，内壁做珩磨处理，表面粗糙度控制在Ra0.4以内，保证活塞密封件的使用寿命，减少内泄风险；活塞杆表面做硬铬镀层处理，镀层厚度在0.03-0.05mm区间，硬度达到HV800以上，能抵御日常作业中的磕碰、粉尘刮擦，避免活塞杆拉伤导致的外泄问题。

　　缸体两端的连接结构做了针对性适配，尾端采用双耳环铰接结构，铰接孔内预留了衬套安装位，安装时可以配套自润滑铜套，减少铰接位置的转动磨损，适配设备举升过程中缸体随角度摆动的工况；杆端采用单耳环带销孔的连接形式，和负载端的铰接座匹配，安装时只需要穿入圆柱销加开口销固定即可，拆装维护非常便捷。油路接口布置在缸筒靠近尾端的侧上方，采用标准公制细牙螺纹接口，和常规液压系统的高压油管接头通用，不需要额外做转接头适配，接口位置做了沉台密封面，安装O型圈即可实现端面密封，避免锥螺纹密封带来的安装角度不可控问题。

　　从安装边界尺寸来看，这款油缸的闭合长度适配小型设备的安装空间，全伸行程满足常规3吨级工位的举升高度需求，缸体外径控制在紧凑区间，不会在设备内部占用过多横向空间，安装时需要预留的摆动间隙很小，适合在空间局促的小型设备内部布置。设计过程中重点考虑了偏载耐受能力，活塞位置采用了导向环加组合密封的结构，导向环选用填充PTFE材质，既能承受一定的径向偏载，又能减少活塞和缸筒内壁的金属接触摩擦，避免缸筒拉伤；密封件选用蕾型圈加防尘圈的组合，防尘圈可以刮除活塞杆外露表面附着的粉尘、铁屑，避免杂质进入缸筒内部污染液压油，加速密封件磨损。

　　在实际选型应用中，这类油缸通常配套额定压力16MPa的液压系统使用，回油侧需要保持0.2-0.5MPa的背压，避免活塞杆伸出到位时出现冲击爬行；日常维护时只需要定期检查活塞杆表面的损伤情况，更换磨损的防尘圈和密封件即可，整体维护成本很低。建模过程中对所有配合尺寸都做了公差匹配，缸筒和端盖的配合采用H7/f6间隙配合，活塞杆和导向套的配合采用H8/f7间隙配合，密封件的安装槽尺寸严格按照密封件厂商的样本尺寸设计，避免出现密封件压缩量过大导致的摩擦阻力过大，或者压缩量不足导致的泄漏问题。缸体外部的管夹、铰接座等附属结构都做了圆角过渡处理，避免应力集中，在承受冲击载荷时不会出现焊缝开裂的问题；所有外露的棱角都做了倒角处理，安装过程中不会划伤操作人员，也不会刮破配套的高压油管。
