立式气动压紧式垂直夹持工装结构

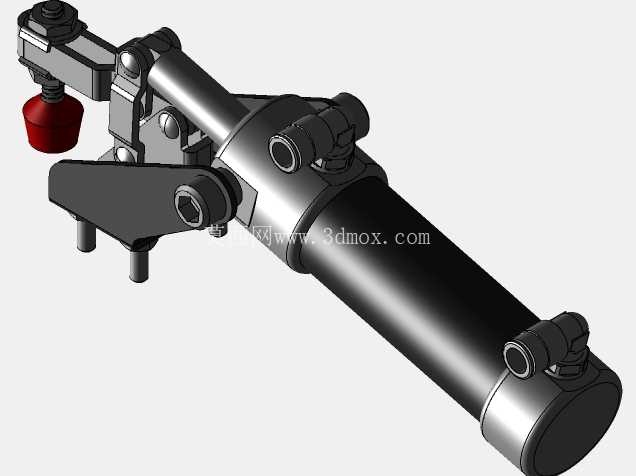

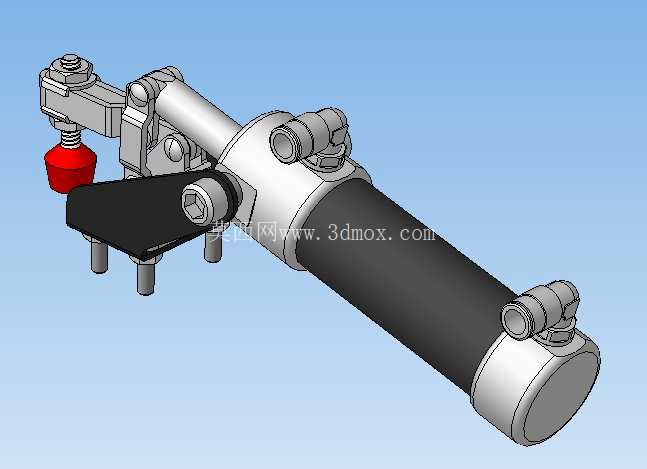

　　在汽车零部件焊接、小型压铸件机加工、电子组件装配这类需要频繁重复压紧定位的工位上，手动夹具的操作效率已经很难跟上产线节拍，气动垂直夹具的应用刚好填补了这部分需求缺口。这套夹持结构采用垂直下压的施力路径，和水平推拉式夹具相比，它的压紧力方向垂直于工件安装基准面，不会对工件产生侧向滑移的分力，尤其适合薄板类、易变形工件的定位装夹，不会因为侧向推力导致工件基准偏移。从结构设计逻辑来看，这套夹具将驱动气缸与夹持臂做了同轴集成布局，没有采用外置的连杆拐臂结构，整体横向占用空间更小，在排布密集的工装板上安装时，不会和相邻的定位销、其他夹紧单元产生空间干涉。

　　气缸端配置了两个快插式气嘴，分别对应气缸的伸出与缩回气路，安装时可以直接匹配车间常规的6mm或者8mm气动软管，不需要额外做转接头适配，气路排布更简洁。夹持臂的压头位置采用了红色的弹性缓冲压头，接触工件时不会在工件表面留下压痕，对于表面质量要求高的喷涂件、电镀件装夹场景非常适配，压头本身采用螺纹连接结构，磨损后可以单独快速更换，不需要拆解整个夹具主体。底部的安装基准面设计了三个带内螺纹的安装柱，安装时可以直接从工装板背面穿螺栓固定，不需要在夹具上方预留扳手操作空间，安装后的整体高度更低，适合在空间局促的回转工作台、多工位转盘上使用。

　　从安装边界来看，这套夹具的气缸主体为圆柱形结构，安装时需要预留的最小回转空间以气缸轴线为中心，半径略大于缸体外径即可，夹持臂的下压行程可以通过气缸尾部的限位结构做微调，适配不同厚度的工件装夹需求，不需要额外更换压头或者调整安装位置。在实际选型应用中，这类垂直气动夹具常搭配气动电磁阀、脚踏开关或者PLC输出信号做联动控制，工件放置到位后触发信号，夹具自动下压压紧，加工完成后自动抬起，相比手动螺旋夹具、肘节夹具，单工位的操作时间可以缩短60%以上，同时压紧力可以通过气源压力做线性调整，针对不同材质的工件匹配不同的压紧力，避免压伤薄壁工件或者出现压紧力不足导致的加工移位。

　　夹持臂与气缸活塞杆的连接部位采用了铰接式防转结构，长期往复动作不会出现压头偏转的问题，铰接点内置了自润滑衬套，不需要定期加注润滑脂就能满足长期高频次的动作需求，适合在高节拍的量产产线上长期使用。在三维建模过程中，这套结构的所有配合尺寸都按照实际气动元件的选型样本做了匹配，安装孔位、气嘴位置、压头行程都和量产实物保持一致，设计人员在做工装整体设计时，可以直接调用这套模型排布工位，不需要反复核对实物尺寸，能有效减少工装设计阶段的尺寸校对工作量，避免出现安装干涉、行程不足这类设计问题。
