机械虎钳工件夹紧定位止动组件

在普通铣床、平面磨床、小型CNC精雕机的单件小批量加工场景里，台虎钳是最常用的工件夹持基础工装，但常规虎钳仅靠活动钳口的丝杠进给提供夹紧力，当加工过程存在断续切削冲击、或是需要在钳口内叠装多件小型工件做批量加工时，很容易出现工件受切削力带动产生滑移、钳口夹紧位置偏移的问题，直接导致加工尺寸超差，甚至出现工件飞出的安全隐患，这款虎钳夹紧止动组件就是针对这类现场问题开发的配套辅件。

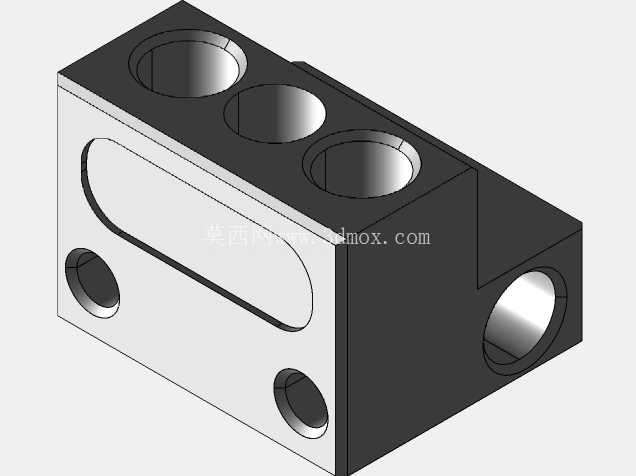

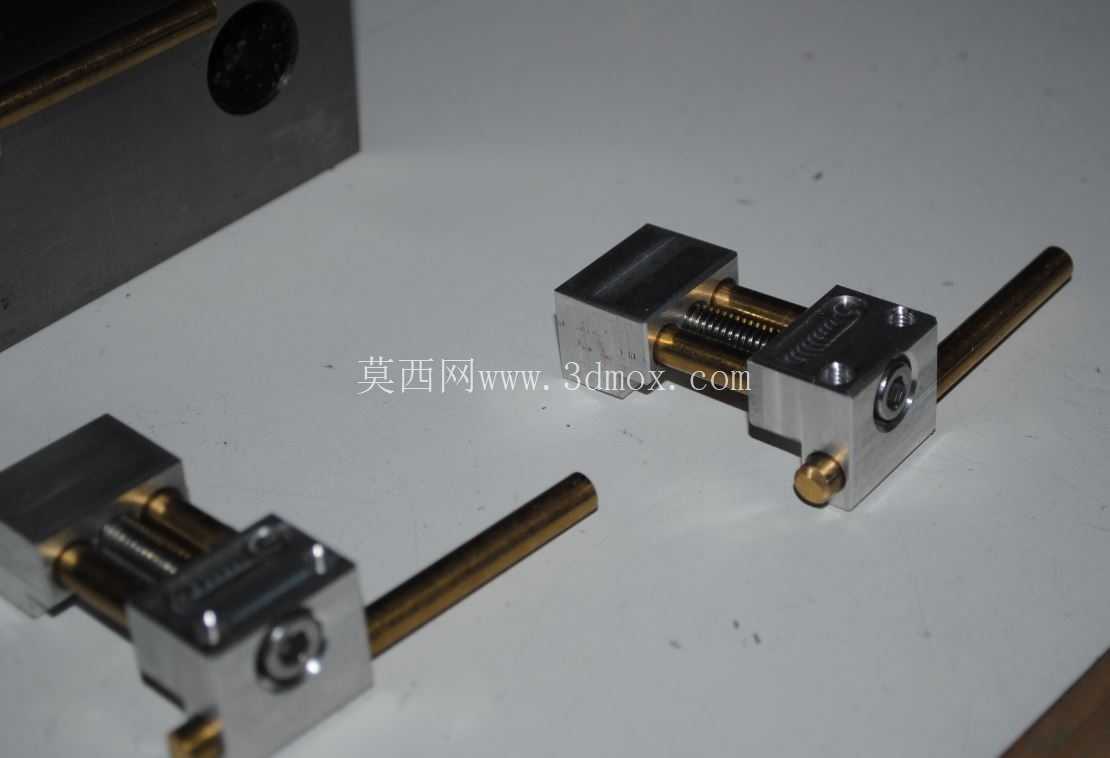

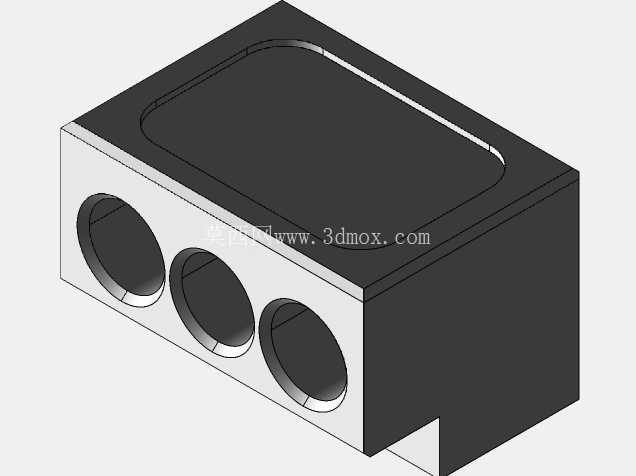

从结构设计逻辑来看，这款组件没有采用复杂的液压或气动增力结构，完全依托纯机械配合实现止动功能，整体分为固定基座、可调压块、锁紧操作杆三个核心部分。固定基座采用跨装式设计，可直接卡在虎钳的固定导轨侧边上，不需要对原有虎钳做任何打孔、焊接等改装，适配市面上多数平口钳的导轨截面尺寸，安装时只需要松开基座侧面的预紧螺钉，将基座卡入虎钳导轨后调整到需要的轴向位置，再拧紧预紧螺钉就能完成初步固定，整个安装过程不需要额外辅助工具，单人1分钟内即可完成拆装调整。

可调压块的接触面做了网纹滚花处理，和虎钳活动钳身的侧面接触时可以提供足够的静摩擦力，避免锁紧后出现相对滑动，压块的行程通过内部的梯形螺纹副传动，操作杆采用偏心快锁结构，当压块接触到钳身侧面后，只需要扳动操作杆转动90度，就能通过偏心结构施加足够的锁紧力，将活动钳身的位置完全锁死，抵消切削过程中传递到钳口的反向冲击力，哪怕是做硬质合金铣刀的断续铣削、或是磨床的横向进给磨削，也不会出现钳口退让的问题。

从安装边界尺寸来看，这款组件的整体宽度控制在65mm以内，安装后不会超出虎钳钳身的侧面轮廓，不会和机床工作台的T型槽螺栓、行程限位块产生干涉，组件的最高点距离虎钳导轨上平面的高度为42mm，低于常规125mm规格虎钳的钳口高度，装夹高度较高的工件时也不会和工件、刀具路径产生碰撞。压块的可调行程为12mm，可以适配不同厂家生产的虎钳钳身厚度公差，不需要额外加垫片调整，基座上的锁紧螺钉采用内六角结构，和机加工车间常用的内六角扳手规格通用，不需要配备专用工具就能完成维护调整。

在实际生产场景中，这款止动组件除了常规的防冲击止退功能外，还可以配合虎钳实现多工件的等距装夹：当需要在虎钳内并排装夹多个小型毛坯件时，可以先将钳口调整到合适的夹紧位置，锁紧这款止动组件后，每次装拆工件只需要小范围松开虎钳丝杠，不需要重新调整钳口的整体位置，就能保证所有工件的装夹定位基准一致，大幅减少重复对刀的辅助时间，尤其适合小型零件的批量精加工场景。组件的所有受力部件都采用45号钢调质处理，表面做发黑防锈处理，长期在切削液喷淋、金属粉尘的车间环境下使用也不会出现锈蚀、螺纹卡滞的问题，操作杆的末端做了滚花防滑处理，手上沾有切削液时也能可靠扳动，不会出现打滑脱手的情况。

从设计细节上看，组件的所有棱边都做了C1倒角处理，安装调整时不会划伤操作人员的手部，压块和钳身接触的端面做了平面度研磨处理，锁紧时不会因为接触面不平导致压应力集中，损伤虎钳钳身的表面。基座的卡槽内侧做了0.5mm的让位槽，即使虎钳导轨上沾有少量切屑、油污，也能保证基座顺利卡入，不会因为杂物垫起导致安装定位不准。和市面上常见的虎钳锁紧辅件相比，这款组件没有采用外露的螺纹调节结构，所有传动部件都藏在基座内部，切削过程中产生的长切屑不会缠绕到传动部件上，日常清理只需要用压缩空气吹掉表面的切屑即可，维护成本极低。

在做薄壁零件的装夹加工时，这款止动组件也能发挥独特作用：常规虎钳夹紧时如果丝杠进给量过大，很容易导致薄壁工件产生夹紧变形，加工完成松开后工件出现回弹变形，尺寸超差，使用这款止动组件时，可以先用较小的夹紧力将工件夹持到位，保证工件不变形，再锁紧止动组件固定钳身位置，此时即使切削力有波动，钳口也不会因为振动出现松动，既可以避免工件夹伤变形，又能保证装夹的可靠性，解决了薄壁件装夹时夹紧力和装夹可靠性难以平衡的问题。
