可折叠斜撑式支撑支架结构设计

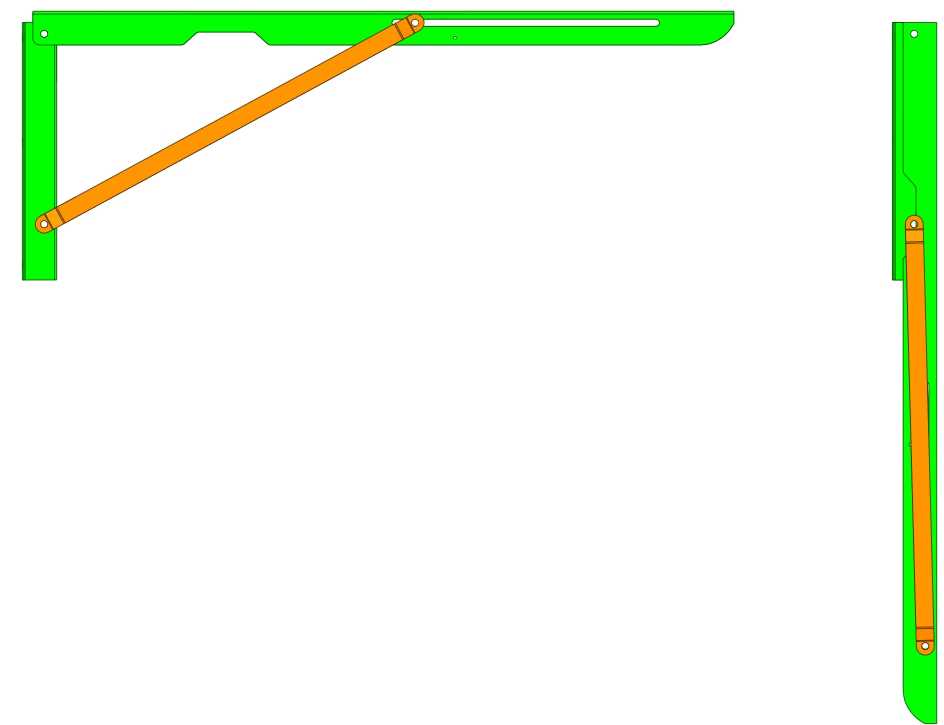

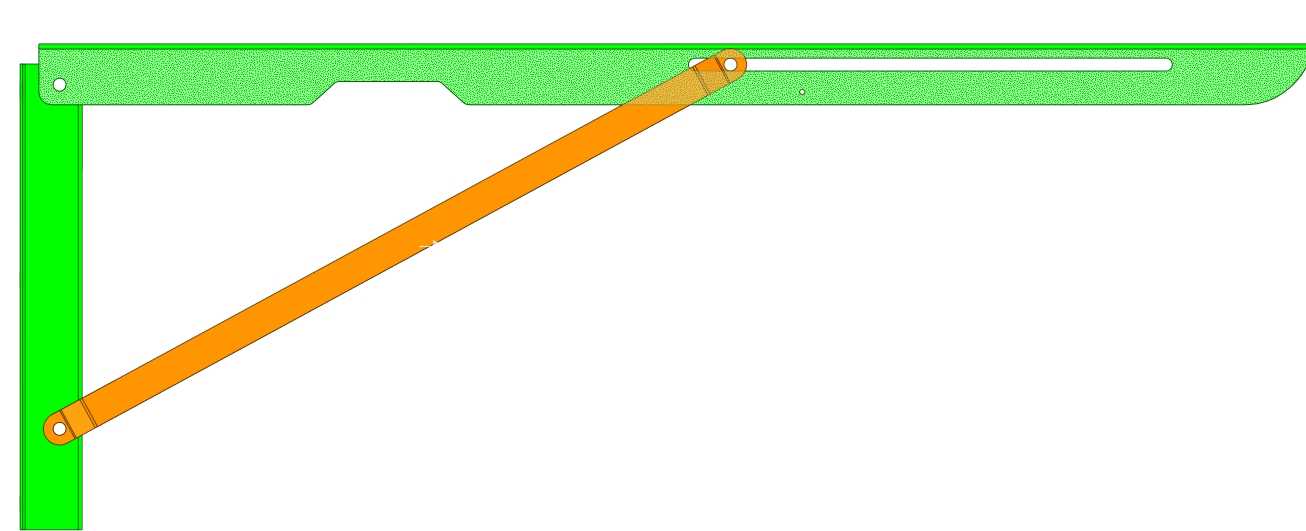

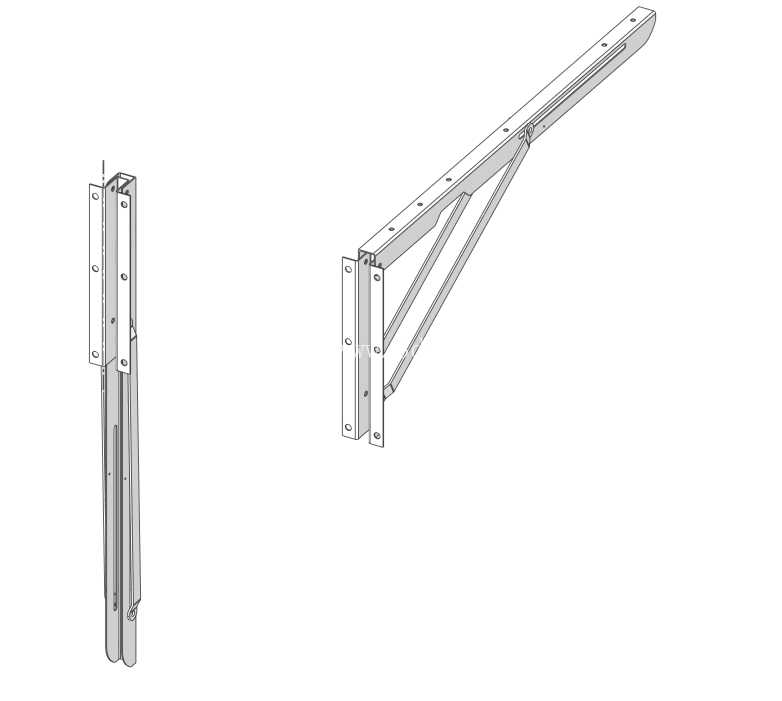

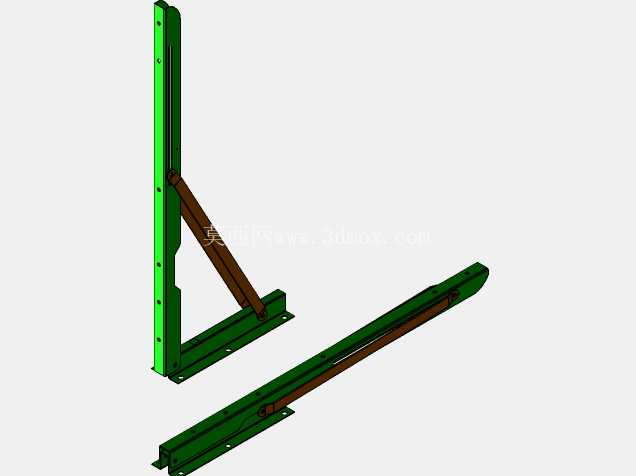

　　该折叠支架属于典型的斜撑式铰接支撑构件，日常多应用于小型设备翻盖、轻型工作台拓展板、便携置物架、小型机柜检修门的开合支撑场景，也可适配部分需要角度锁定的轻型工装辅助支撑位，替代传统固定式角码实现支撑角度的可调与收纳折叠，在需要兼顾展开支撑强度与收纳后低占用率的场景中适配性较强。从结构功能来看，整套构件由长条形固定安装板、斜向支撑杆、竖直安装边三个核心部分组成，固定安装板上预留了长条形调节滑槽与端部铰接孔，竖直安装边作为固定基座与安装基面通过紧固件锁紧，斜撑杆两端均采用铰接结构，一端与竖直安装边下部铰接，另一端通过铰接销轴嵌入固定安装板的滑槽内，随着固定安装板绕上端铰接点转动，斜撑杆端部的销轴可沿滑槽滑动，当滑动至滑槽端部限位位置时，整套结构形成稳定的三角形支撑形态，提供可靠的支撑承载力；当需要收纳时，只需将斜撑杆端部销轴沿滑槽反向滑动，即可带动固定安装板向下转动至与竖直安装边贴合的状态，大幅降低收纳后的空间占用。

　　设计过程中优先考虑了铰接副的运动干涉问题，所有铰接位置均预留了足够的转动间隙，斜撑杆的截面尺寸经过受力校核，在额定支撑载荷下不会出现压杆失稳问题，固定安装板上的长滑槽长度经过运动学仿真验证，既保证展开后支撑角度满足常用的90度水平支撑需求，也避免滑槽过长导致固定安装板结构强度下降，滑槽端部设置了限位止口，防止销轴在支撑状态下滑脱引发支撑失效。安装边界方面，竖直安装边预留了两个圆形安装孔，可适配M4-M6规格的紧固件直接固定在铝型材框架、钢板基面、木质柜体等常见安装基面上，固定安装板的端部同样预留铰接安装孔，可与需要支撑的活动板件直接铰接，无需额外加工转接件；展开状态下整套支架的水平伸出长度可通过斜撑杆的铰接位置调整，适配不同宽度的活动板件支撑需求，折叠后整体厚度仅为板材厚度与斜撑杆厚度之和，不会额外突出安装基面，不会对周边其他构件的运动造成干涉。

　　结构细节上，所有板材边缘均做了倒圆角处理，避免安装与使用过程中划伤操作人员，铰接销轴采用标准圆柱销配合防脱卡簧，长期往复转动使用也不会出现销轴脱落问题，固定安装板的滑槽边缘做了压边强化处理，避免销轴长期滑动磨损滑槽边缘导致配合间隙过大，影响支撑稳定性。实际使用中，该支架无需额外的锁定机构，依靠三角形结构的力学特性即可实现展开后的自锁定，操作时只需将活动板件向上抬起至水平位置，斜撑杆会自动滑动至限位位置完成锁定，收纳时只需轻微抬起活动板件让斜撑杆销轴脱离限位止口，即可顺势将活动板件放下完成折叠，操作步骤简单，无需额外操作锁定件，适合需要频繁开合的支撑场景。

　　针对不同的载荷需求，可通过调整板材厚度、斜撑杆截面尺寸来调整整套支架的额定承载能力，当前结构采用等厚板材加工，加工工艺性好，可直接通过激光切割下料后折弯、铰接装配完成生产，无需复杂的机加工工序，量产成本较低，适配批量生产的五金配件需求。
