可折叠斜撑式便携支撑支架结构

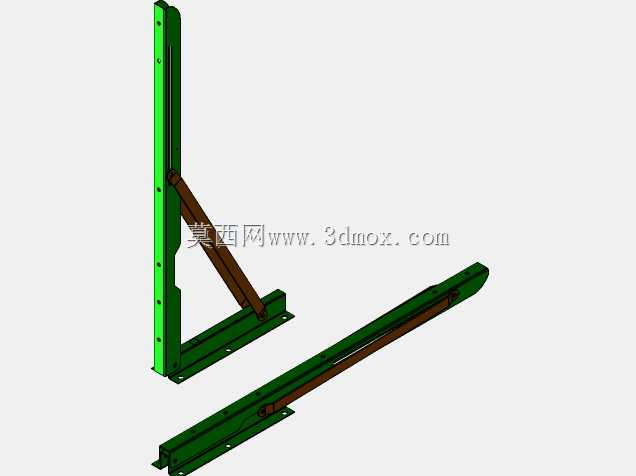

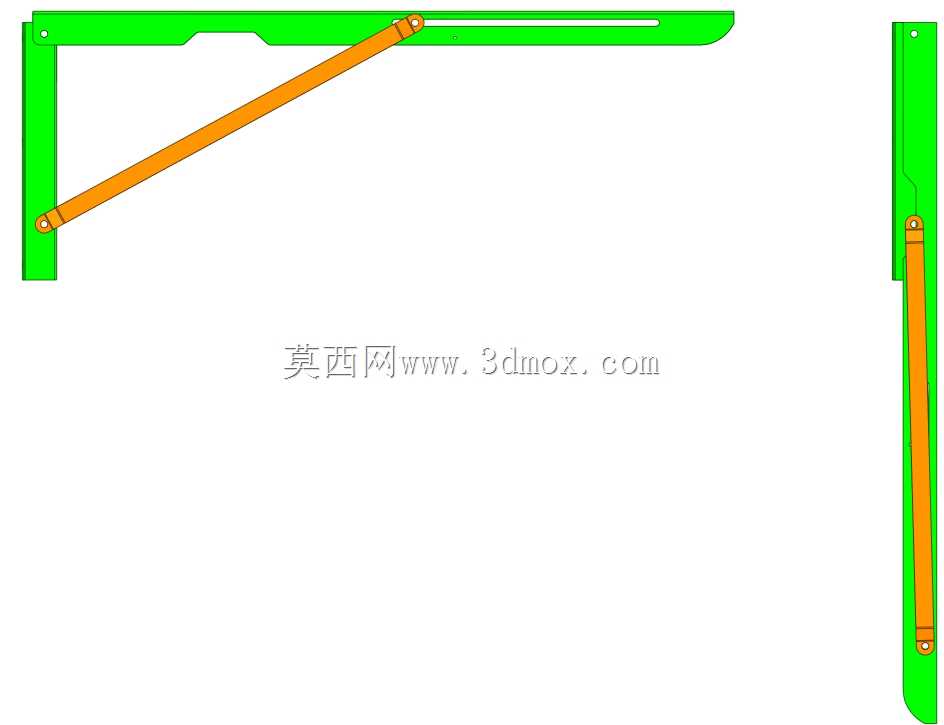

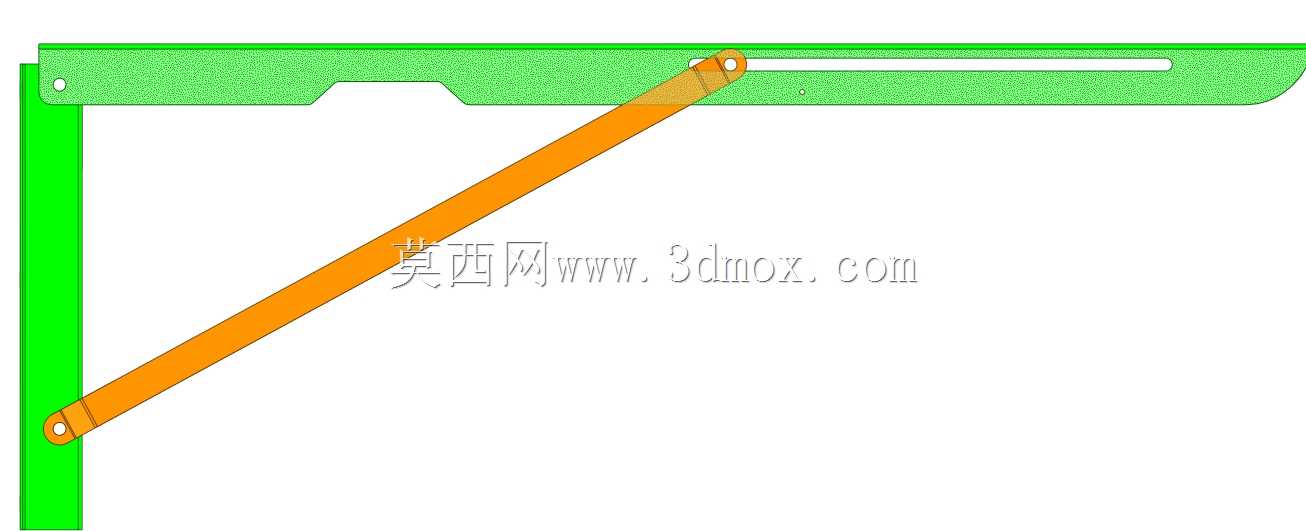

　　这款可折叠斜撑支撑结构，日常多用于需要临时展开支撑、收纳后节省空间的场景，比如小型桌面置物架的侧边支撑、便携展示架的承重斜杆、临时检修用小型操作台的辅助撑件，也可作为通讯设备配套安装支架的活动支撑单元，在需要快速架设、快速收纳的移动作业场景中适配性较强。从结构设计逻辑来看，整体采用长条形直板作为主承载横梁，侧边设置竖直固定边条，斜向撑杆两端通过铰接孔分别与竖直边条下端、横梁上的长条形滑槽配合，当需要展开支撑时，斜撑杆沿滑槽滑动至预设卡位，形成稳定的三角形受力结构，此时横梁可承载对应额定重量的物件，竖直边条可通过预留的安装孔与墙面、设备主体或者固定基座锁紧，保证整体结构不会发生侧向滑移；当需要收纳时，

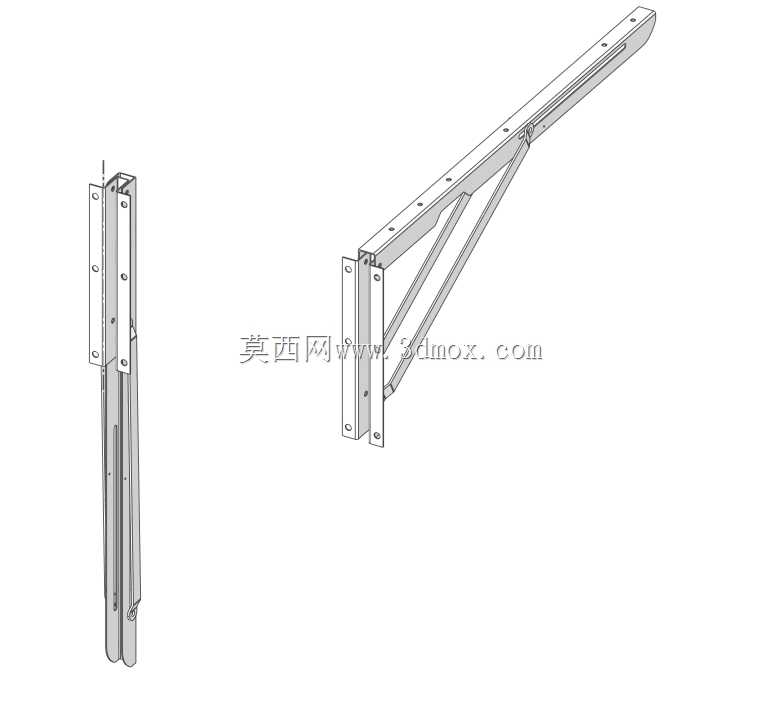

　　只需将斜撑杆沿滑槽向靠近竖直边条的方向滑动，即可让斜撑杆与横梁、竖直边条贴合，大幅缩小整体收纳体积，收纳后整体呈薄片状，可放入狭小的储物空间内，不会占用过多存放位置。从安装边界来看，竖直边条上的安装孔位采用标准圆孔设计，适配常用的紧固件规格，安装时不需要额外定制特殊连接件，直接采用市面通用的螺丝、螺母即可完成固定；横梁上的滑槽长度经过受力校核，既保证斜撑杆滑动行程足够完成折叠与展开的动作，又不会因为滑槽过长削弱横梁的整体抗弯强度，滑槽边缘做了圆角过渡处理，避免斜撑杆滑动时出现卡滞或者磨损铰接销轴的情况。斜撑杆本身采用等截面长条结构，两端的铰接孔同轴度精度控制在合理范围内，保证转动时不会出现别劲的情况，

　　铰接位置预留了足够的销轴安装空间，可根据实际使用场景选配不同材质的销轴，比如需要频繁折叠展开的场景可选用耐磨的金属销轴，低频次使用的场景也可选用工程塑料销轴降低整体重量。横梁的端部做了圆弧收边处理，既避免尖锐边角划伤操作人员，也能在收纳时减少与其他物件的磕碰剐蹭，竖直边条与横梁的连接位置采用直角过渡，保证安装后与固定基面贴合紧密，不会出现安装缝隙导致支撑不稳的问题。整体结构没有多余的复杂零件，全部由板件通过铰接组合而成，加工难度低，不管是采用金属板材冲压折弯成型，还是采用工程塑料注塑成型，都能快速实现批量生产，零件之间的装配关系简单，不需要复杂的工装即可完成整体组装，后期维护也十分便捷，若出现零件磨损，

　　只需单独更换对应板件或者销轴即可，不需要整体报废替换。在实际受力过程中，三角形支撑结构可将横梁承受的竖向载荷通过斜撑杆传递到竖直边条的下部安装点，受力路径清晰，不会出现应力集中的薄弱点，斜撑杆的截面尺寸经过受力验算，可满足日常小型支撑场景的承重需求，不会出现受压弯曲变形的情况，滑槽内的卡位位置可根据实际需要的支撑角度调整，适配不同的支撑高度需求。
