工业级高精度游标卡尺结构设计

　　在机械加工现场的工序间检测环节，游标卡尺是一线操作工人和质检人员随身携带的基础测量器具，从毛坯件的余量核查，到精加工后零件的内外径、深度、台阶尺寸核验，都能看到它的使用场景，不需要外接电源、对使用环境无特殊要求的特性，让它能适配从恒温计量室到露天装配现场、野外维修作业等多种复杂工况，相比千分尺等更高精度但量程受限的量具，游标卡尺能覆盖更大的尺寸测量范围，单把器具就能完成多类尺寸参数的快速检测，大幅减少现场换用不同量具的时间成本。

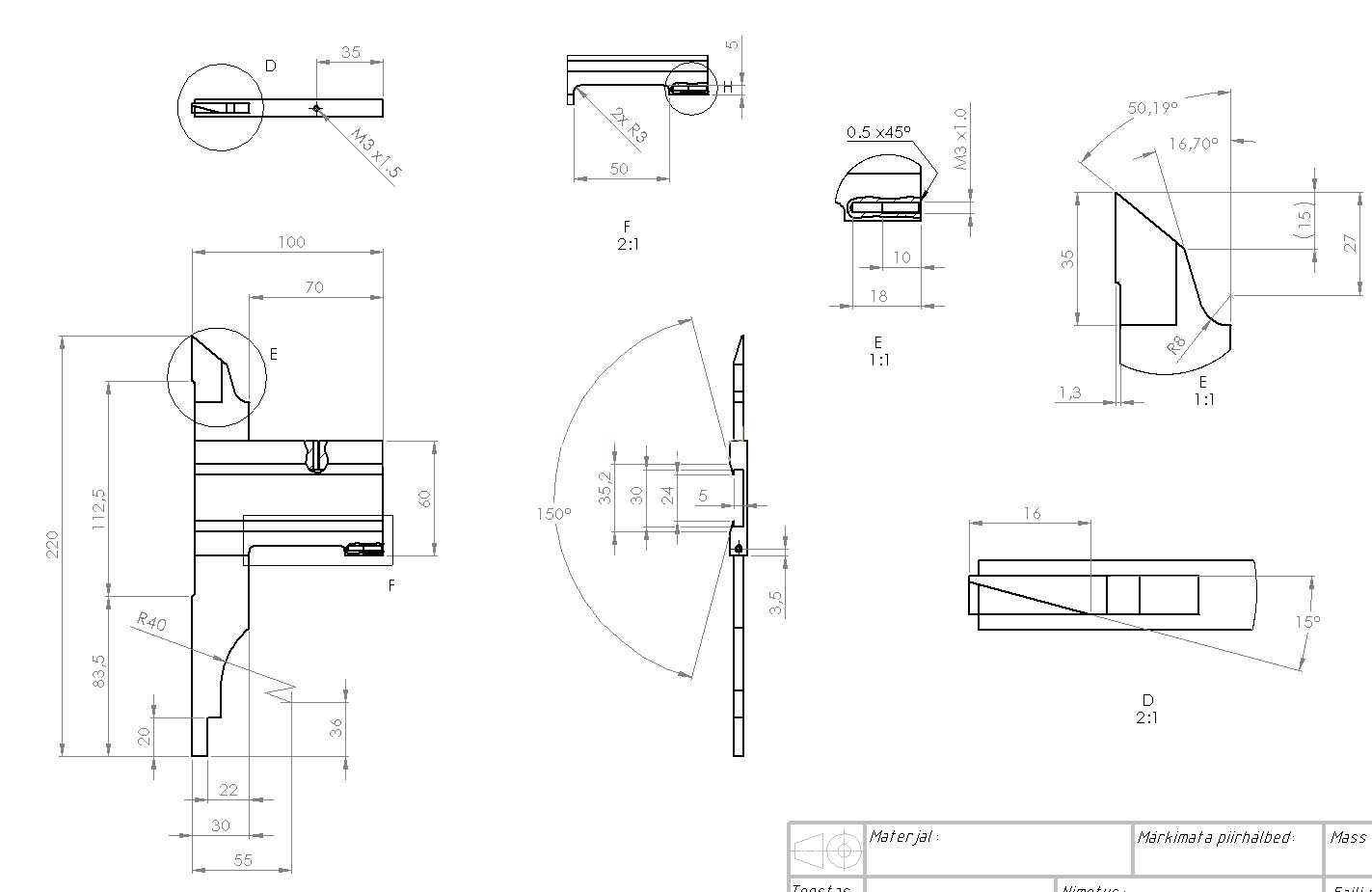

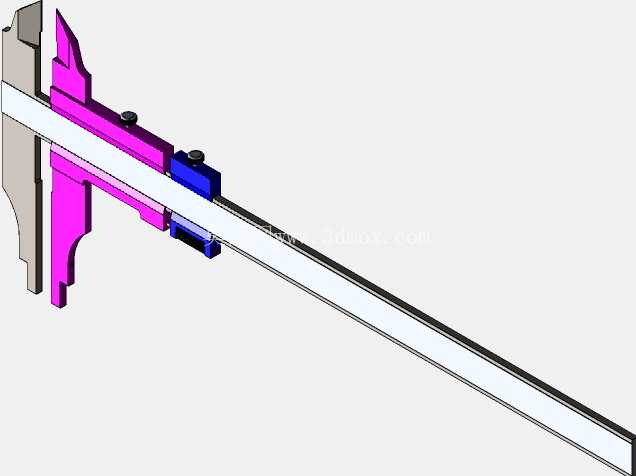

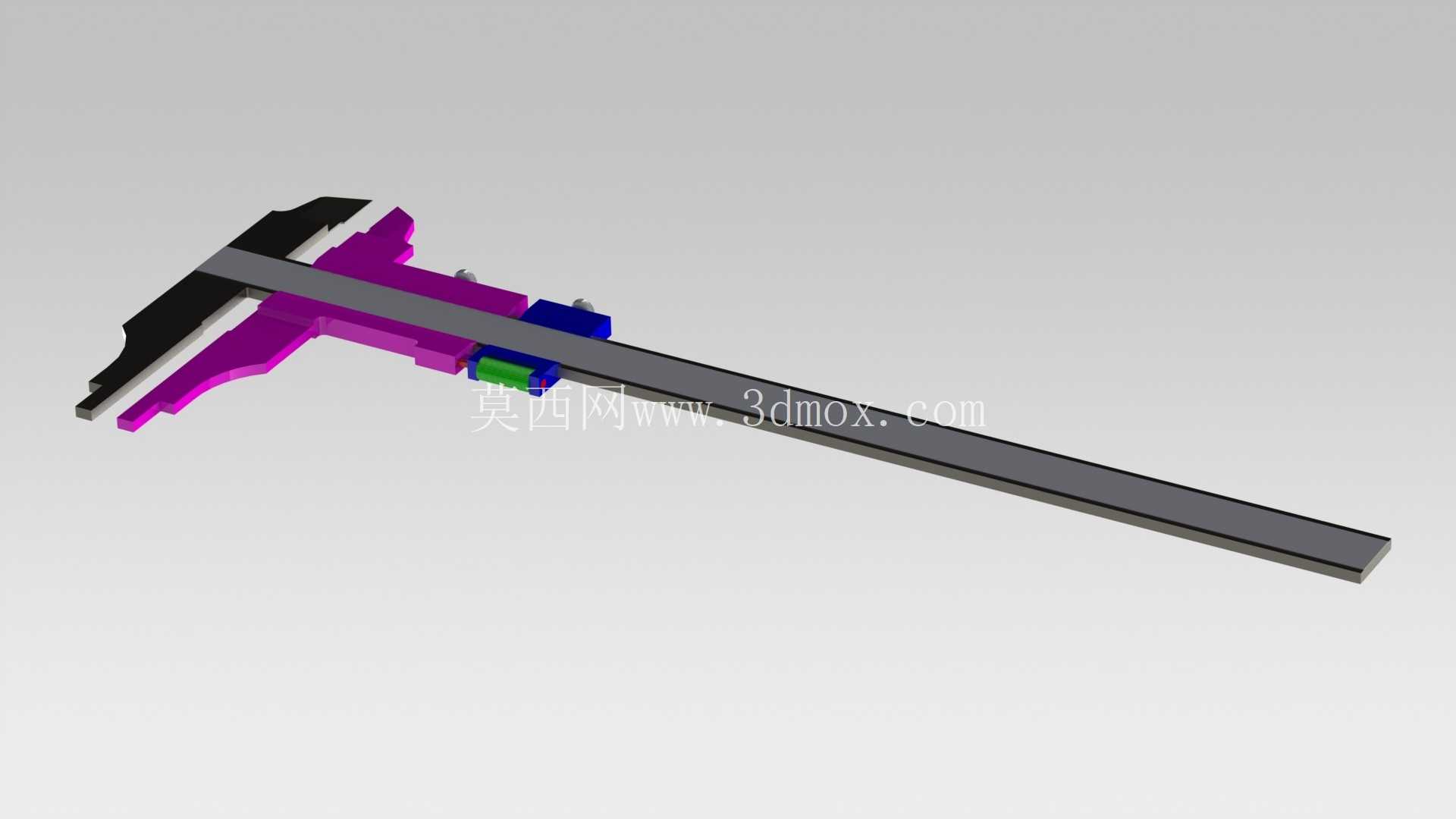

　　这款游标卡尺的结构设计遵循经典的机械式测量逻辑，主尺尺身采用长条形平直结构作为测量基准，尺身表面的刻度线做了凹陷蚀刻处理，避免长期使用过程中刻度被摩擦磨损导致读数偏差，尺身的滑动导轨面做了微角度的导向设计，配合滑动游框上的弹性压紧片，能让游框在尺身上滑动时既无明显卡滞感，又不会出现横向晃动导致的测量间隙，从结构根源上降低阿贝误差带来的测量偏差。测量爪部分做了功能分区，内侧的平直测量爪用于检测工件的外径、长度等外尺寸，爪尖的刃口部分做了小圆弧过渡处理，既保证测量时能贴合工件的垂直基准面，又避免尖锐刃口划伤软质工件表面或者磕碰产生毛刺影响测量精度；外侧的钩形测量爪用于检测内孔、槽宽等内尺寸，爪端的厚度尺寸经过严格校准，读数时会自动补偿爪体本身的厚度值，不需要使用者额外计算补偿量；尺身尾部延伸出的深度测量杆，能深入盲孔、台阶槽内部检测深度尺寸，测量杆的端面与主尺尾端基准面保持严格齐平，避免深度测量时出现基准错位。

　　游框上的锁紧装置采用偏心压紧结构，扳动锁紧拨杆就能快速固定游框在尺身上的位置，方便使用者在难以直接读数的位置完成测量后，将卡尺取出再读取数值，不会因为移动过程中游框窜动导致测量值失真；游框上的微调结构能在测量接近目标尺寸时做微量进给，避免测量爪对工件施加过大压力导致弹性变形，尤其是检测薄壁件、软金属工件时，合适的测量压力能大幅降低测量误差。从安装边界和尺寸适配来看，这款卡尺的主尺截面采用矩形加强结构，在保证尺身直线度的前提下尽可能降低整体重量，长时间手持测量不会产生明显的负重感，尺身的边角位置都做了倒钝处理，不会划伤操作人员的手部；测量爪的开合行程覆盖常规工业检测的常用量程，能满足绝大多数中小尺寸机械零件的检测需求，不需要额外配置加长爪等特殊附件就能适配大部分常规检测场景。

　　在建模过程中，所有配合面都按照实际装配的公差要求做了间隙预留，滑动游框和主尺导轨的配合间隙控制在合理范围内，既符合实际产品的装配工艺要求，也能直观展示卡尺各部件的运动逻辑，锁紧装置的偏心轮转动行程、微调螺杆的进给范围都和实际产品的运动行程保持一致，能完整模拟卡尺从开合测量到锁紧读数的全流程动作，对于需要理解机械式量具结构原理、做测量工具类产品二次开发的设计人员来说，这个模型能清晰展示各部件的装配关系和运动逻辑，也能作为机械基础教学中讲解长度测量原理的直观演示载体。
