带刮料装置的长型输送工作台结构

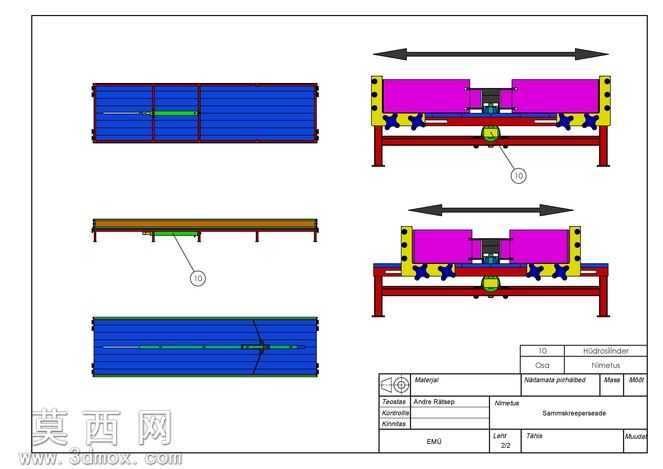

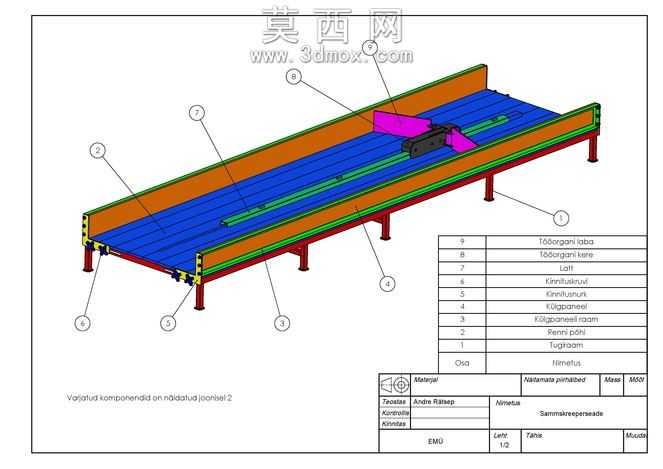

本作品为带刮料功能的长型输送设备三维建模成果，建模阶段以实际工业输送场景的功能需求为核心逻辑，先完成整体长宽高比例的基准搭建，确定长条形输送主体的轮廓框架。建模过程中对支撑结构做了精细化处理，四根等距分布的立式支腿采用等截面型材结构设计，支腿与底部承托框架、上部输送槽体的连接位置做了圆角过渡处理，避免应力集中的结构缺陷，同时还原了实际焊接装配的贴合面细节。上部输送槽体采用两侧加高挡边的结构，挡边与底部蓝色输送承载面做了一体化的贴合设计，防止输送过程中物料洒落，槽体内部沿长度方向布置了两条平行导向轨道，为刮料机构提供稳定的移动路径。核心刮料组件采用对称式的双刮板结构，刮板与移动滑座做了可拆卸的装配设计，滑座内部预留了驱动连接的安装位，可适配不同类型的直线驱动模组，刮板的倾斜角度经过参数化调整，保证刮料过程中可以将承载面上的残留物料完全推送至端部出料位置。渲染阶段对不同部件做了差异化的材质区分：支腿与底部框架采用哑光金属红的喷涂材质，还原工业设备的漆面质感；输送承载面采用高耐磨的蓝色工程塑料材质，添加了细微的磨砂纹理提升真实感；两侧挡边采用橙色警示漆面材质，符合工业设备的安全配色规范；刮料组件采用亮紫色工程塑料材质，与主体结构形成明显的视觉区分，方便观察机构的运动轨迹。整体结构设计兼顾了功能性与装配合理性，所有部件的连接位置都预留了标准件安装孔位，可直接导出工程图用于实际生产加工，模型的各部件均做了独立分组，支持后续对刮料角度、输送长度、支腿高度等参数做自定义调整，适配不同的物料输送工况需求。
