液压驱动法兰连接闸阀三维结构设计

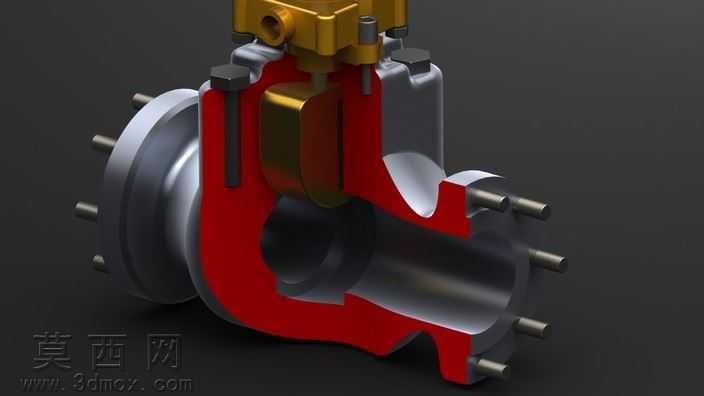

本作品为液压驱动式法兰连接闸阀的三维参数化建模成果，建模过程严格遵循工业阀门设计规范，先通过草图绘制完成阀体、阀盖、液压驱动缸、法兰连接端、锁紧螺栓等核心部件的二维轮廓，再通过拉伸、旋转、布尔运算等特征操作生成各零件的基础实体，针对阀体流道部分做了平滑过渡处理，避免流道直角结构带来的流体阻力问题，法兰端的螺栓孔采用圆周阵列方式生成，保证孔位的同轴度与位置精度符合管路连接标准。材质渲染阶段，阀体部分采用铸钢哑光黑材质，还原工业铸钢件的粗糙磨砂质感，表面添加细微的铸造纹理提升真实感；液压驱动缸的缸筒部分采用金属银灰拉丝材质，模拟液压缸筒的精加工金属表面，上下端的连接块采用黄铜色金属材质，区分不同功能的结构部件；锁紧拉杆采用发黑处理的高强度螺栓材质，警示标识部分采用黄底黑边的警示贴图，还原工业设备的安全标识设计。结构设计上，该阀门采用液压直驱的闸板升降结构，上部的液压缸通过四根对称布置的拉杆与下部阀体连接固定，液压缸活塞杆直接与阀体内的闸板相连，相比传统手轮驱动的闸阀，可实现远程自动化控制，开关动作响应更快，适配高压大口径管路的通断控制需求；阀体两侧采用带凸缘的法兰连接结构，法兰端面预留密封槽位置，可适配缠绕式垫片实现管路的高压密封，阀体中腔与阀盖的连接部位采用螺栓压紧密封结构，保证中腔的压力密封性能。设计过程中对各部件的装配间隙做了合理预留，液压缸与阀盖的连接部位设置导向套结构，避免活塞杆升降过程中出现偏磨问题，所有螺栓连接件的尺寸规格均符合通用五金标准，方便后期的备件更换与维护，整体模型装配完成后做了全局干涉检查，确保各运动部件在闸板全行程开关过程中无碰撞干涉问题，模型可直接用于阀门产品的结构展示、装配工艺模拟以及液压管路系统的布局仿真使用。
