可重构杠杆式快速压紧卡盘夹具

在多品种小批量的机加工、装配工位场景中，传统专用夹具往往需要针对单一工件定制，换型时拆装调整耗时久，无法适配柔性生产的快速换产需求，这款可重构杠杆式压紧夹具正是针对这类痛点设计的模块化夹紧单元。从实际使用场景来看，这类夹具常被安装在焊接工装平台、机加工T型槽工作台、装配线定位工装上，用于对薄板类零件、型材框架、小型机加工件的快速压紧固定，相比传统螺栓压紧方式，操作行程短，锁紧与释放动作仅需扳动杠杆手柄即可完成，单工位夹紧动作耗时可压缩至1秒内，能大幅降低工位辅助操作时间。

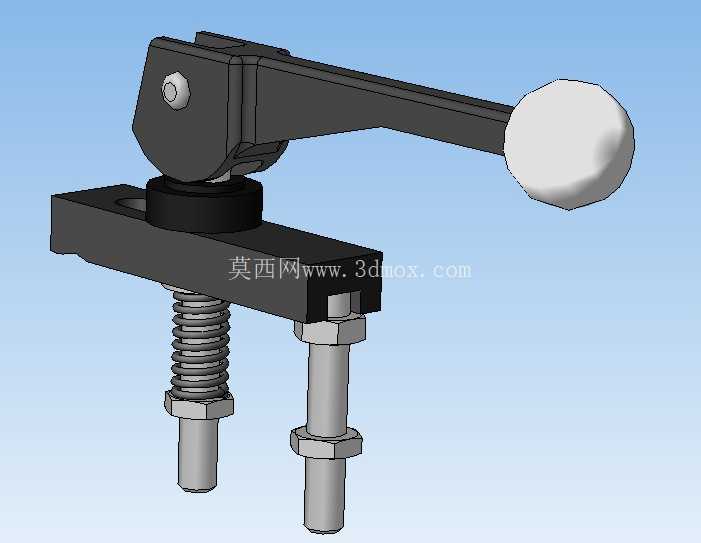

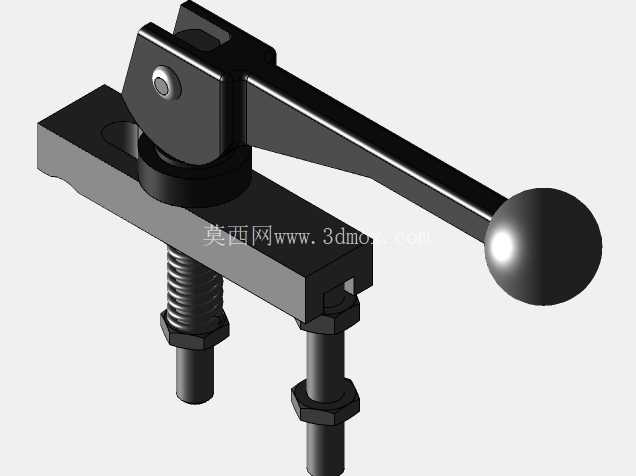

从功能特性上看，该夹具采用偏心杠杆锁紧原理，手柄端的球形握把符合人体工学操作弧度，扳动时施力顺畅无卡滞，锁紧后依靠偏心结构的自锁特性保持压紧力，不会因为加工过程中的振动出现松脱问题。压紧端采用可调式螺杆结构，螺杆上配套双锁紧螺母，可根据被压紧工件的高度差自由调整压头的伸出长度，调整完成后通过螺母锁死固定位置，适配不同厚度工件的压紧需求，无需更换夹具本体即可实现一定范围内的尺寸兼容，这也是其可重构特性的核心体现。支撑立柱同样采用螺纹调节结构，可沿安装座的导向孔上下调整整体高度，配合压头螺杆的调节行程，可覆盖更大的工件高度差范围，适配不同装夹高度的工位需求。

设计思路上，整个夹具采用模块化拆分思路，分为杠杆手柄组件、偏心转轴座、安装基座、可调压杆、支撑立柱五个独立模块，各模块之间通过标准螺纹、销轴连接，出现易损件磨损时可单独更换对应部件，无需整体报废，降低长期使用的维护成本。安装基座采用带台阶的长条形结构，底部可适配工作台T型槽的安装方式，通过T型螺栓即可快速固定在工作台上，也可根据需求在基座上加工沉头孔，采用内六角螺栓直接固定在专用工装板上，安装方式灵活，可适配不同类型的工作台面。

从安装边界尺寸来看，安装基座的长度方向预留了足够的螺栓安装空间，安装时需保证基座底面与工作台面完全贴合，避免出现倾斜导致压紧力方向偏移；杠杆手柄的扳动角度设计为90度行程，安装时需预留出手柄扳动的空间，避免与周边工装、工件出现运动干涉；压杆的轴线与支撑立柱的轴线保持平行，调整压杆高度时需保证压头端面与被压紧工件表面平行，避免点接触导致工件压伤或者压紧力不足。偏心转轴的位置经过力学计算，保证锁紧状态下的自锁角处于安全范围内，即使承受一定的侧向力也不会出现脱开问题，压头末端采用平面结构，可根据需求更换橡胶压头、尼龙压头等不同材质的端头，避免对精加工工件表面造成压痕损伤。

在实际选型应用中，这类杠杆式夹具常成对使用，分布在工件的两侧对称位置，保证压紧力均匀分布，避免工件装夹变形；对于焊接工位的应用，可在夹具表面做发黑处理提升防锈能力，焊接飞溅不易粘附在夹具表面，清理维护更方便；对于机加工工位的应用，可提升转轴部位的配合精度，减少装夹的重复定位误差，保证加工过程中的装夹刚性。整个夹具的结构没有冗余设计，所有受力部件均经过强度校核，压紧力可满足常规轻型工件的装夹需求，相比同规格的快速夹钳，其可重构调整范围更大，适配的工件尺寸范围更广，在柔性生产单元、教学实训工装、快速原型制作工位都有很高的应用价值。
