RolandDG MDX-20设备螺纹孔定位安装板

在桌面级精密雕刻加工场景中，小型CNC设备的工件装夹稳定性直接决定了加工精度与成品良率，这款适配RolandDG MDX-20机型的螺纹孔安装板，正是为解决小尺寸工件快速装夹、重复定位精度不足的问题设计的配套工装部件。从实际加工场景来看，MDX-20作为桌面型减材制造设备，常被用于手板样件加工、小型铜公电极制作、软质材料雕刻等工序，原有工作台的T型槽结构在装夹小尺寸异形工件时，往往需要搭配大量垫块、压板，不仅装夹效率低，还容易出现压块干涉加工路径的问题，而这款布满阵列螺纹孔的安装板，能够直接通过螺栓配合简易压块实现工件的多点位固定，无需反复调整垫块位置，大幅缩短单件工件的装夹准备时间。

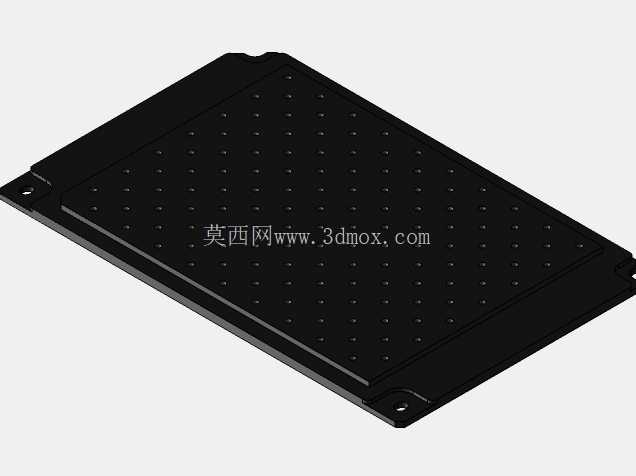

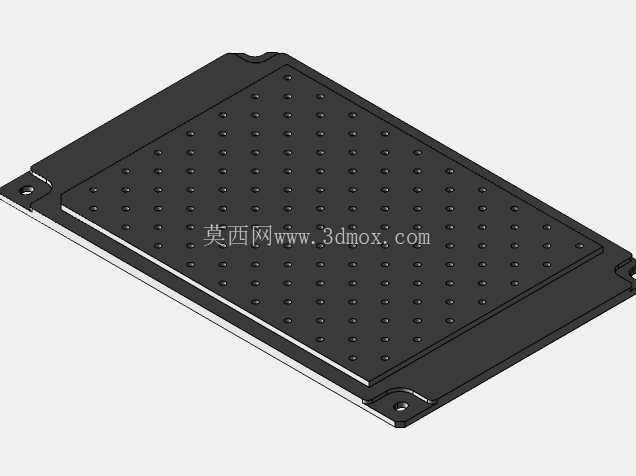

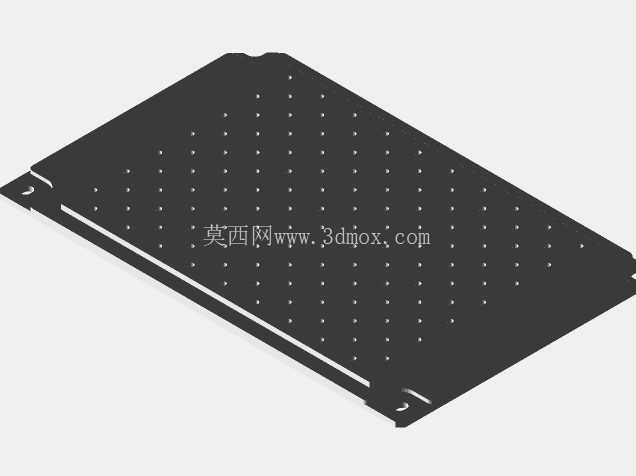

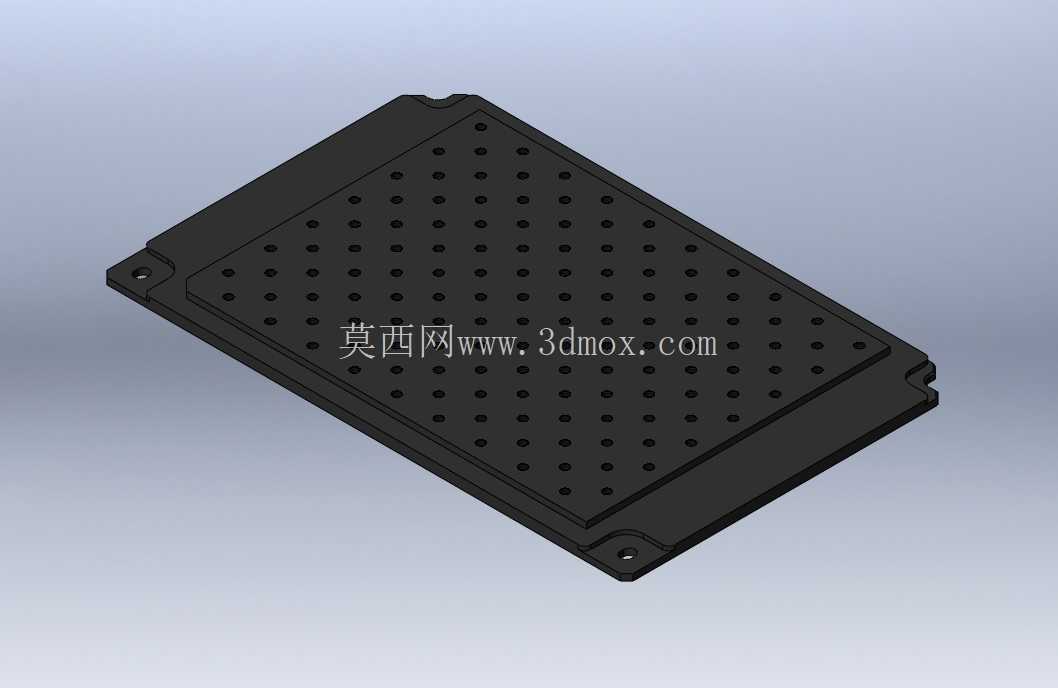

从功能特性上看，整块安装板采用矩形平板式结构，板面按照固定间距排布了密集的标准螺纹孔，孔位阵列覆盖了整个有效装夹区域，不管是方形、圆形还是异形轮廓的工件，都能找到就近的螺纹孔位安装固定压块，避免了长距离悬臂压接带来的装夹刚性不足问题。板体边缘设置了带安装孔的凸耳结构，能够直接与设备原有工作台的定位基准面贴合，通过螺栓实现整板的快速固定，安装后板面与设备主轴的垂直度可以直接沿用原有工作台的校准精度，不需要二次打表校准，减少了工装更换的辅助时间。板体四周做了微小的倒角处理，避免安装过程中锐边划伤操作人员，同时板体厚度经过针对性设计，既保证了满负载装夹时的整体刚性，不会因为切削力作用出现板面翘曲，又不会过度占用Z轴的有效加工行程，保证设备原有加工范围不受过多影响。

从设计思路层面，这款安装板的孔位排布充分考虑了小型加工场景的装夹需求，孔间距经过优化，既不会因为孔距过大导致小工件找不到合适的固定点位，也不会因为孔距过小导致板体整体刚性下降，每个螺纹孔的底部都做了足够的攻丝深度，保证螺栓连接的拉拔强度满足常规切削力下的装夹要求，不会因为频繁拆装出现螺纹滑牙的问题。板体的外形轮廓完全匹配MDX-20工作台的有效安装边界，四个角的安装凸耳位置与工作台上原有固定孔位完全对应，安装时不需要对原有设备做任何改装，直接替换原有工作台面板或者叠加安装即可使用，不会破坏设备的原有结构。板面的平面度按照工装夹具的通用精度要求设计，安装后能够保证工件装夹的基准面与设备运动平面平行，减少因为装夹基准偏差带来的加工厚度误差。

在实际使用过程中，这款螺纹孔板除了配合普通压块装夹工件外，还可以搭配专用的定位销、快速夹钳等标准工装配件，实现批量工件的快速换装加工，当加工同规格小批量零件时，可以提前在板面上安装好定位挡块，后续工件只需要紧贴定位面即可完成装夹定位，重复定位精度能够满足常规小型零件的加工要求，不需要每次都重新对刀找正。针对不同材质的加工需求，板体本身采用了具备一定强度和耐磨性的材质制作，长期使用后板面即使出现轻微的划伤，也不会影响螺纹孔的连接强度，日常维护只需要定期清理螺纹孔内的切屑，避免铝屑、塑料屑堵塞螺孔导致螺栓无法拧入即可。对于从事小型精密零件加工、手板制作的从业者来说，这类标准化的螺纹孔安装板能够大幅拓展小型桌面CNC设备的装夹适配性，解决原有工作台装夹灵活性不足的痛点，是提升小型设备加工效率的实用配套工装。
