D22规格可转位硬质合金钻头结构设计

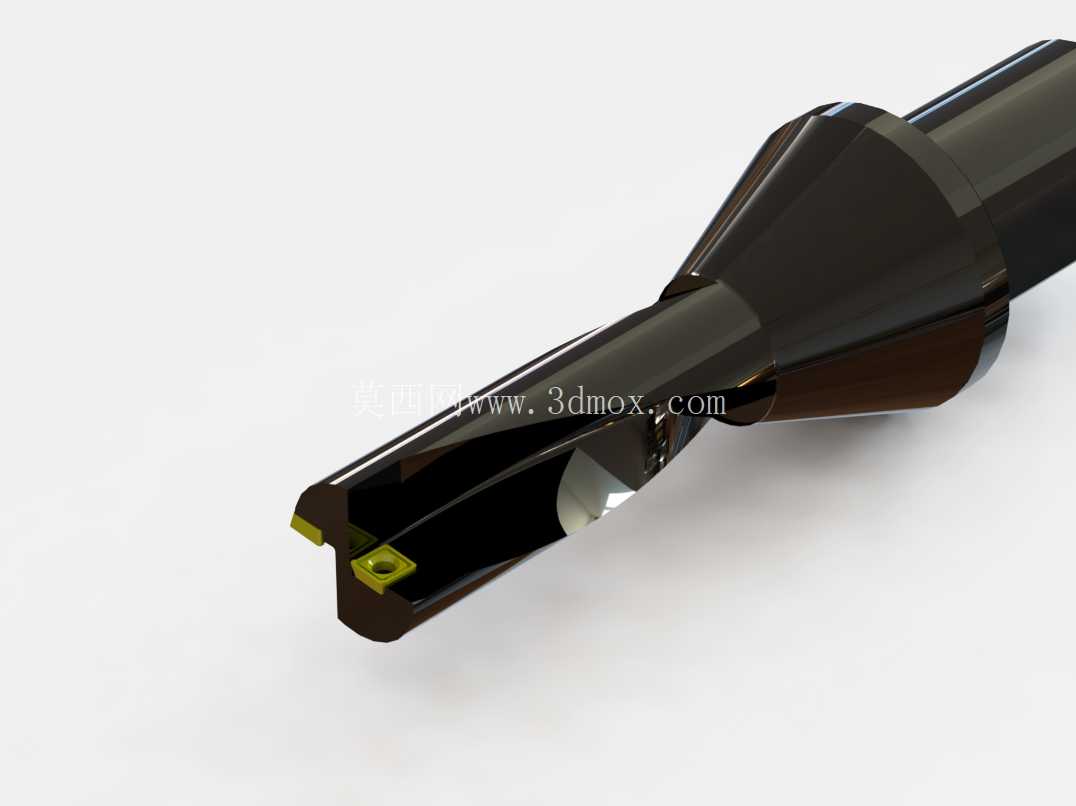

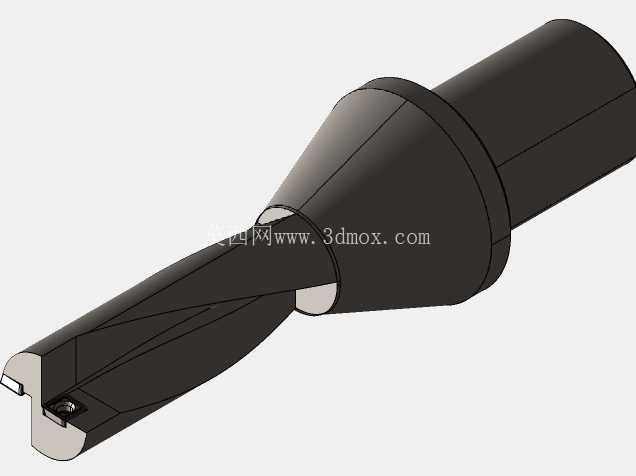

　　在金属切削加工的孔加工工序里，这款D22规格的可转位钻头主要适配数控车床、加工中心以及专用钻床的刚性装夹场景，针对钢件、铸铁、有色金属等常见工件材料的中等直径浅孔加工需求设计，相比传统高速钢麻花钻，切削效率可提升3倍以上，能有效缩短批量零件加工的单工序节拍。从结构设计逻辑来看，这款钻头采用刀体加可转位刀片的分体式结构，刀体选用高强度合金钢经热处理加工，表面做发黑耐磨处理，既保证整体刚性，又能抵御切削过程中切屑的冲刷磨损；刀片通过沉头螺钉直接压紧在刀体前端的定位槽内，定位面经过精密磨削，重复定位精度控制在0.02mm以内，刀片磨损后无需重新刃磨，松开螺钉即可快速更换刀片，大幅减少机床停机换刀时间，适配自动化生产线的连续加工需求。

　　刀体的排屑槽采用大螺旋角开放式设计，槽面经过抛光处理，能在钻削过程中引导切屑顺畅排出，避免切屑堵塞在孔内造成孔径超差、刀体崩损的问题；切削端的刀片采用错位排布设计，中心刀片与外圆刀片分别承担不同区域的切削负荷，中心刀片负责切入定心，避免钻孔初期的偏摆问题，外圆刀片负责孔径成型，保证加工孔径的尺寸精度与表面粗糙度，两个刀片的切削刃角度经过匹配优化，能有效降低钻削过程中的轴向抗力，减少机床主轴的负载。

　　从安装边界来看，这款钻头采用直柄装夹结构，柄部直径与刀体主体直径保持一致，可适配标准ER弹簧夹头、侧固式刀柄等常见机床装夹结构，装夹时需保证柄部夹持长度不小于柄径的1.5倍，避免高速钻削过程中出现刀体晃动；钻头的有效加工深度为2倍直径，也就是44mm，适合加工深度不超过40mm的浅孔，超出该深度范围时需考虑内冷结构的钻头型号，这款钻头适配机床的外冷供给方式，切削液可顺着排屑槽直接冲到切削区域，带走切削热量同时辅助排屑。

　　在实际生产应用中，这类钻头常被用于汽车零部件的法兰孔加工、工程机械结构件的连接孔加工、模具模板的螺丝底孔加工等场景，加工钢件时推荐线速度控制在80-120m/min，每转进给量控制在0.1-0.2mm/r，加工铸铁时可适当提升线速度至100-150m/min，进给量可提升至0.15-0.25mm/r，具体参数需根据工件材料的硬度、机床刚性做适配调整。设计过程中重点考虑了刀体的动平衡性能，刀体各部分的重量分布经过对称优化，在3000转/分钟的转速下不会出现明显的振动，能保证孔加工的圆柱度控制在0.03mm以内，表面粗糙度可达Ra3.2以下，满足多数机械零件的孔加工精度要求，无需后续铰孔工序即可直接使用。刀片选用硬质合金基体加涂层的材质，针对不同加工材料可更换对应牌号的刀片，加工钢件时选用P类涂层刀片，加工铸铁时选用K类涂层刀片，加工有色金属时选用无涂层的抛光刀片，无需更换整个刀体即可适配不同的加工场景，大幅降低刀具的综合使用成本。刀体前端的刀片定位槽做了加强处理，在承受断续切削的冲击负荷时不会出现崩裂问题，即使在加工带铸造硬皮的工件时，也能保证稳定的切削性能，不会出现刀片移位、打刀的问题。
