带辊筒台面移动式剪叉升降输送台

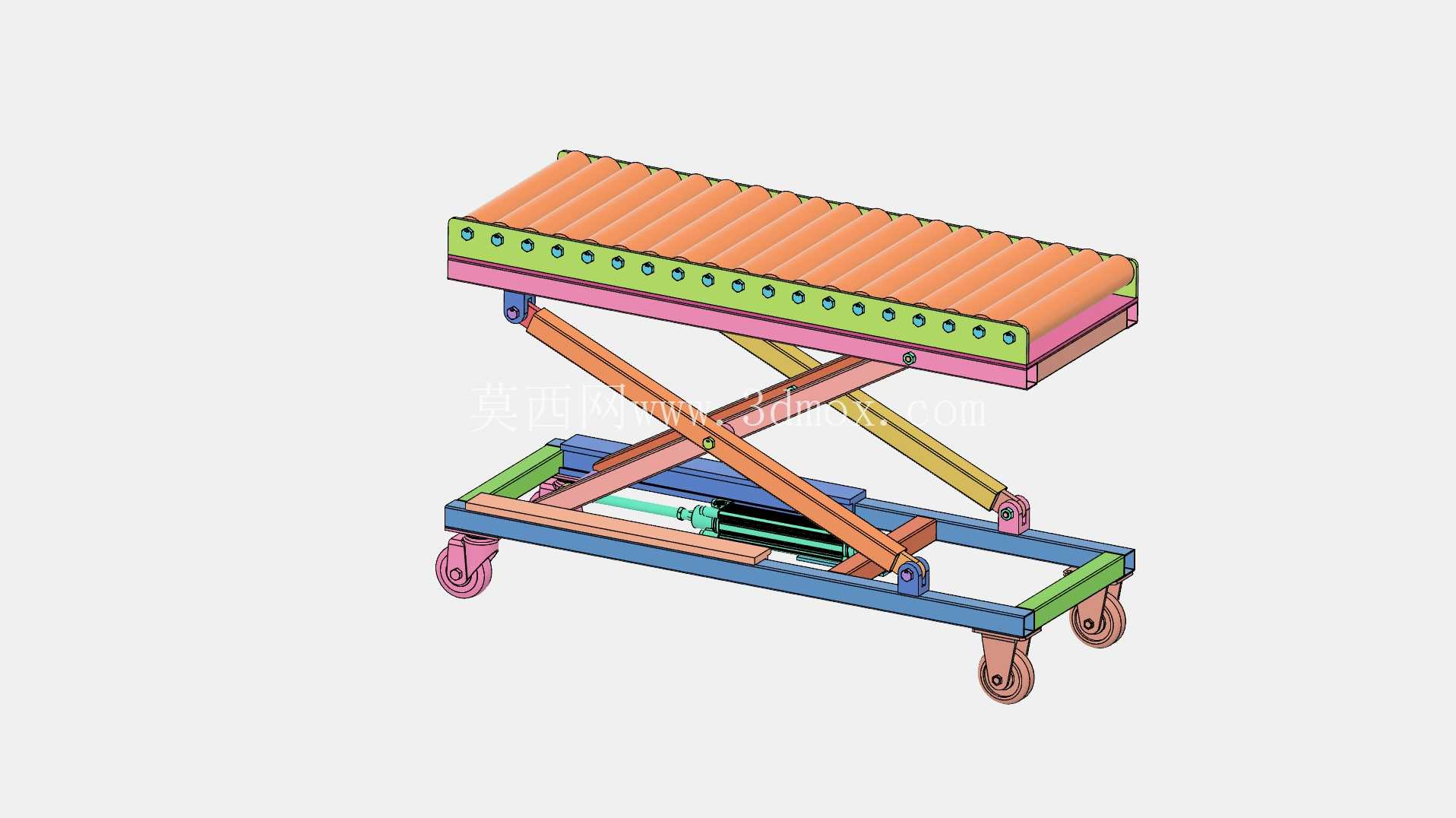

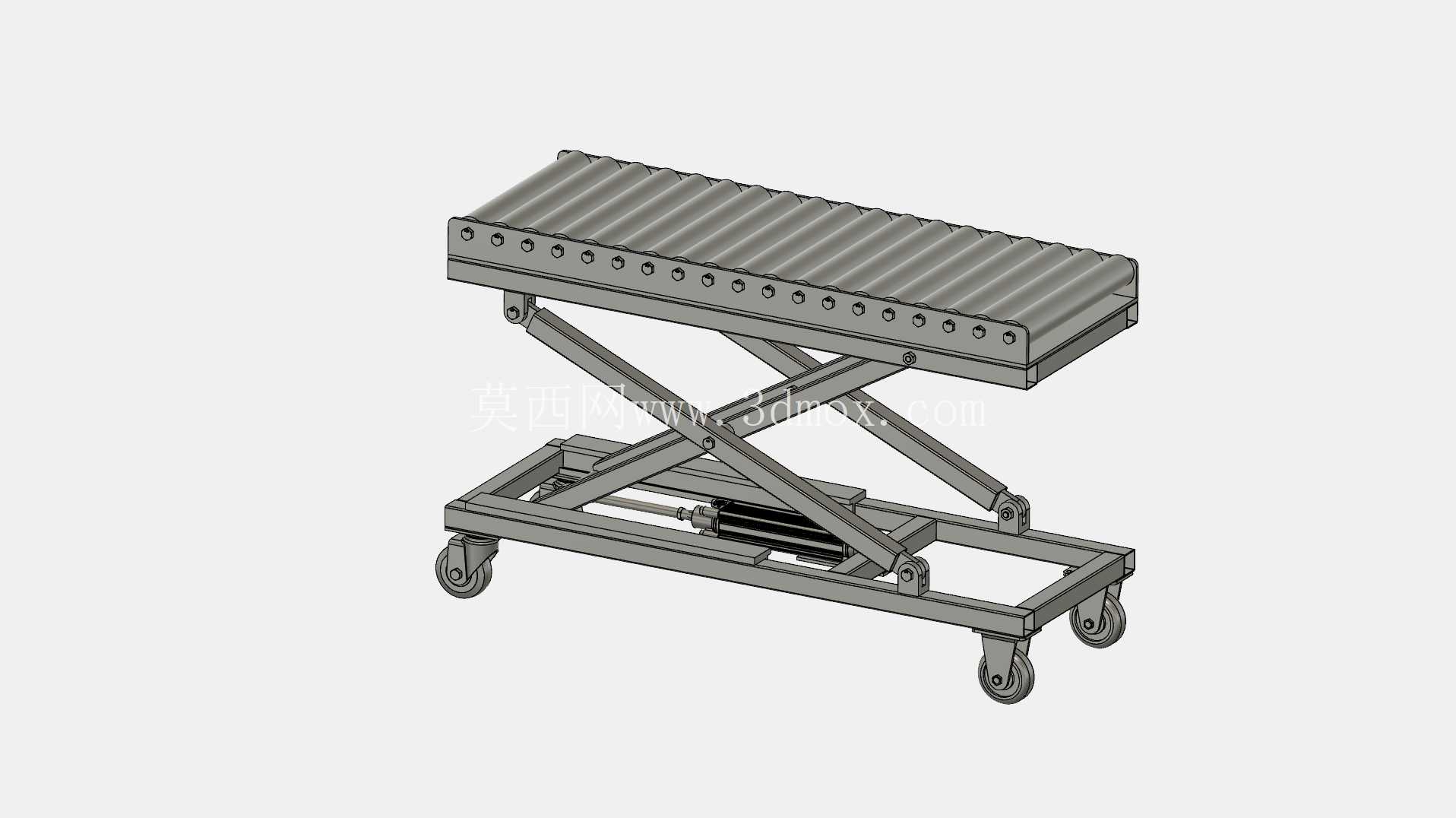

　　在车间工位物料转运、生产线边上下料、仓储区域短距离重物移位这类场景里，固定升降台往往受限于安装位置没法覆盖多工位需求，纯手动搬运又存在劳动强度大、对位精度差的问题，这款带辊筒台面的移动剪叉升降结构，就是针对这类离散作业场景做的适配设计。从结构逻辑上看，底部采用带刹车的万向脚轮布局，四个脚轮分别布置在底架四角，其中两个为万向带刹结构，两个为定向轮，既保证推移时的转向灵活性，到位后踩下刹车即可锁定设备位置，避免作业过程中出现滑移偏移，底架采用矩形型钢拼焊成型，整体为对称框架结构，既给剪叉臂提供稳定的安装基准，也能平衡上部载荷的偏心力矩，避免升降过程中出现侧倾风险。

　　剪叉臂组采用X型交叉铰接结构，两组剪叉臂通过中部销轴连接，臂体采用加厚型钢加工，铰接点处配置自润滑轴套，减少反复升降过程中的磨损量，驱动端采用卧式布置的液压推杆，推杆两端分别铰接在底架和下层剪叉臂的安装座上，通过推杆的伸缩带动剪叉臂绕铰接点转动，实现台面的平稳升降，这种驱动布置方式不会占用台面下方的过多垂直空间，最低位时整体高度可以压缩到很低的数值，方便适配低矮的进料工位。台面部分没有采用传统的平面钢板结构，而是排布了多根平行的无动力辊筒，辊筒两端通过轴承座固定在台架上，辊筒顶面高出台架边框，当重物被举升到目标高度后，不需要额外吊装，只需要水平推动重物即可沿着辊筒方向滑移到对接的生产线或者工作台面上，大幅减少了重物转移时的摩擦力，尤其适合箱装件、托盘件、板材类工件的上下料对接，台架侧边设置了限位挡边，避免辊筒上的工件在升降过程中从侧面滑落。从安装边界来看，设备最低位时整体高度不超过普通手推车的高度，可以顺利通过车间常规的防火门、通道门槛，推移时的整体宽度控制在常规人行通道的允许范围内，不需要额外拓宽作业通道，最高举升高度适配多数生产线的作业面高度，不需要额外做地基固定，推到对应工位锁定刹车即可投入使用，对于没有固定安装条件、需要频繁切换作业点位的中小加工车间来说，这种设计省去了固定升降台的地基施工、设备校准成本。

　　设计过程中特意做了载荷的对称分布校核，剪叉臂的铰接点位置经过反复调整，保证升降全程液压推杆的受力处于合理区间，不会出现启动瞬间载荷冲击过大的问题，辊筒的间距根据常见的托盘、工件底部尺寸做了适配，避免小尺寸工件卡在辊筒缝隙之间，脚轮的单轮载荷按照整机额定载荷的1.5倍做选型冗余，保证满载推移时脚轮不会出现变形卡滞。实际使用中，这类设备可以覆盖机加工车间的机床上下料、装配线的工位物料配送、仓储区的货架低层补货等多个场景，相比固定升降台，它的作业灵活性更强，相比普通手动液压搬运车，它自带升降对位功能，不需要额外配合登高台或者垫高架就能完成不同高度的物料对接，辊筒台面的设计也让它能直接和带辊筒的输送线做无缝对接，物料可以直接从升降台滑移到输送线上，减少中间的二次搬运环节。

　　在结构细节上，剪叉臂的上下两端分别通过铰接座连接底架和上台面，铰接座处设置了限位块，当台面升到最高位置时，限位块会抵靠在臂体上，避免超行程升起导致结构失稳，液压推杆自带自锁功能，当举升到任意高度时，即使液压系统出现轻微泄压，也能保证台面不会快速下坠，给作业人员留出足够的反应时间，底架上预留了液压站的安装位置，后期如果需要改成电动液压驱动，只需要加装小型液压动力单元即可，不需要对主体结构做大幅改动。
