偏心垂直杠杆式工装夹紧机构

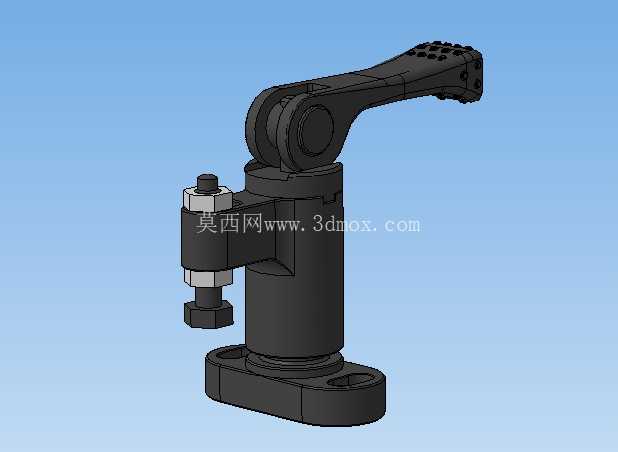

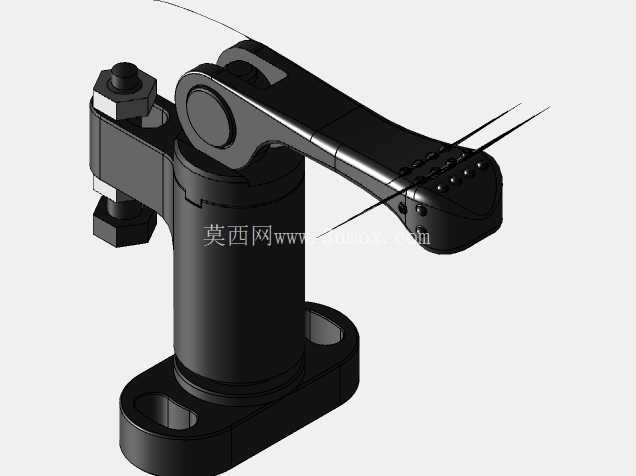

　　在机械加工、小型零部件装配、焊接定位等生产场景中，工件的快速可靠夹紧是影响作业效率与加工精度的核心环节，这类偏心垂直杠杆夹紧机构正是针对小到中型工件的垂直压紧需求开发的手动夹紧元件，相比传统的螺栓压紧、螺旋压板结构，它能在极短的操作行程内完成压紧与释放动作，大幅降低装夹辅助时间。从结构设计逻辑来看，这套机构采用偏心轮作为力的输入源，通过铰接的杠杆臂将偏心转动产生的位移放大后，转化为压头端垂直向下的压紧力，底座采用带两个安装孔的法兰式结构，可直接通过螺栓固定在工装台、机床工作台或者焊接变位器的基板上，安装时需要注意底座的定位基准面与工件待压紧面的平行度公差，建议控制在0.05mm以内，避免压紧时出现侧向分力导致工件移位。

　　压杆部分采用阶梯式设计，下端配备可调高度的压紧螺母与压头，可根据不同工件的压紧高度调整压头伸出长度，适配10mm到60mm区间内的不同厚度工件装夹需求，调整完成后通过锁紧螺母锁死，防止作业过程中压头松动导致夹紧力失效。操作端的杠杆臂做了加长设计，表面设置防滑纹理，操作人员无需借助额外工具，单手扳动杠杆臂即可完成夹紧动作，偏心轮的自锁角度经过校核，在正常的切削振动、装配敲击工况下不会出现松脱，当偏心轮转过自锁临界点后，杠杆臂会自动带动压头抬起，留出足够的工件取放空间，垂直方向的抬升行程约为15mm，可满足大多数小型零件的上下件空间需求。

　　从安装边界来看，底座的法兰直径为70mm，两个安装孔的中心距为50mm，适配M8的内六角安装螺栓，机构整体的垂直高度在压头完全收回状态下为135mm，杠杆臂完全扳开时的水平伸出长度为180mm，在做工装布局设计时需要预留出杠杆臂的操作空间，避免与周边的刀具、定位块或者其他夹紧元件产生运动干涉。在实际应用中，这类夹具常被用于加工中心的小型铝件铣削装夹、钣金件的焊接定位、电子产品塑料外壳的热熔治具压紧等场景，相比气动夹紧元件，它不需要外接气源管路，布局灵活，成本更低，适合多品种小批量的生产场景；相比液压夹紧结构，它不存在漏油风险，维护成本极低，日常仅需要在偏心轮的铰接轴处定期涂抹少量润滑脂即可保证操作顺畅。

　　设计时对杠杆的力臂比做了优化，在操作人员施加150N左右的扳动力时，压头端可产生最大1200N的垂直压紧力，足以满足大多数轻载切削、装配定位的夹紧力需求，压头的端面做了网纹滚花处理，可增加与工件表面的摩擦力，防止工件在压紧过程中出现滑移，同时压头与压杆之间采用球面连接，可自动适配工件表面的微小角度偏差，保证压紧面完全贴合，避免点接触导致的工件压痕或者夹紧力不足。整个机构的受力部件均采用合金钢材质，偏心轮与铰接轴经过淬火处理，表面硬度达到HRC45-50，可承受长期反复的扳动操作而不出现磨损变形，底座采用中碳钢表面发黑处理，具备一定的防锈能力，可适应车间内的多油、多切削液的作业环境。在做三维建模时，需要重点验证偏心轮在整个转动行程内的运动轨迹，确保压头的垂直运动无卡滞，同时要校核杠杆臂在最大夹紧力下的变形量，控制在0.1mm以内，避免因杠杆变形导致夹紧力不足，另外铰接处的配合间隙需要控制在0.02-0.04mm之间，间隙过大会导致压紧时的晃动，间隙过小则会增加操作阻力，甚至在热胀冷缩时出现卡滞。
