废料改制ER20夹头台式收纳支架

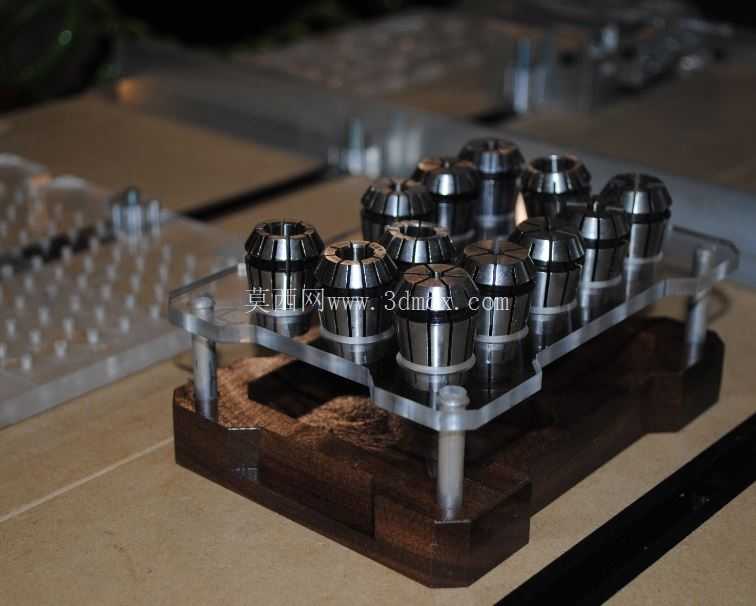

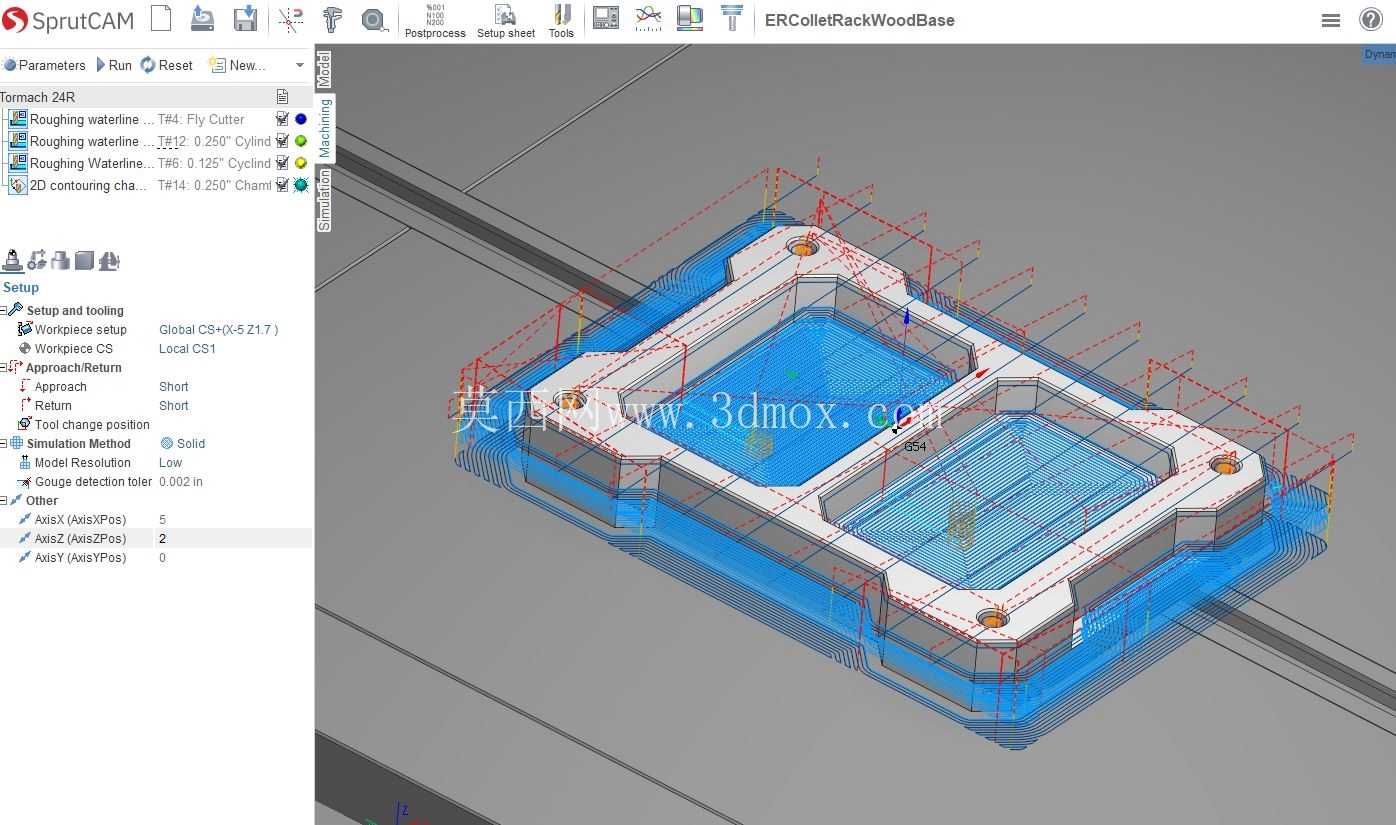

　　在数控加工、模具修配、小型精密零件铣削作业场景里，ER夹头是刀柄系统里更换频率极高的耗材配件，ER20作为夹持范围覆盖1-13mm的通用规格，单台加工中心配套的夹头数量往往在15-20个，日常作业时如果随意堆放在工具柜抽屉或者工作台面，很容易出现夹头磕碰变形、弹性缝隙进屑、找取对应规格耗时过长的问题，直接影响换刀效率，甚至会因为夹头精度受损导致加工件同轴度超差。这款台式ER20夹头支架，正是针对小型加工工位、个人DIY机加工位的收纳需求设计，整体采用分层嵌套的结构，底座利用加工剩余的硬木废料裁切成型，上层定位板采用透明硬质板材加工，既可以直观看到每个孔位的夹头存放状态，也能避免金属碎屑直接掉落到木质底座缝隙里。

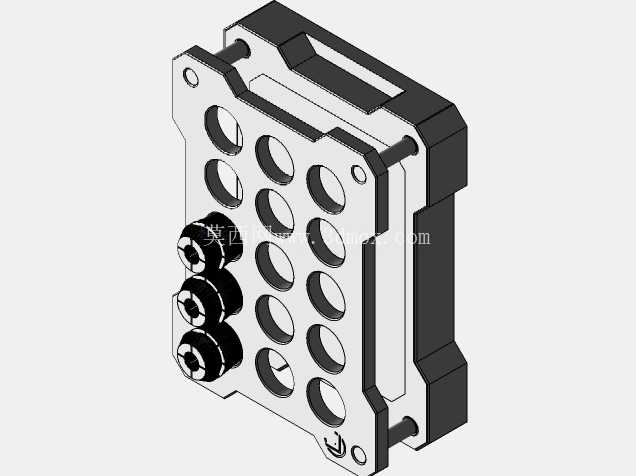

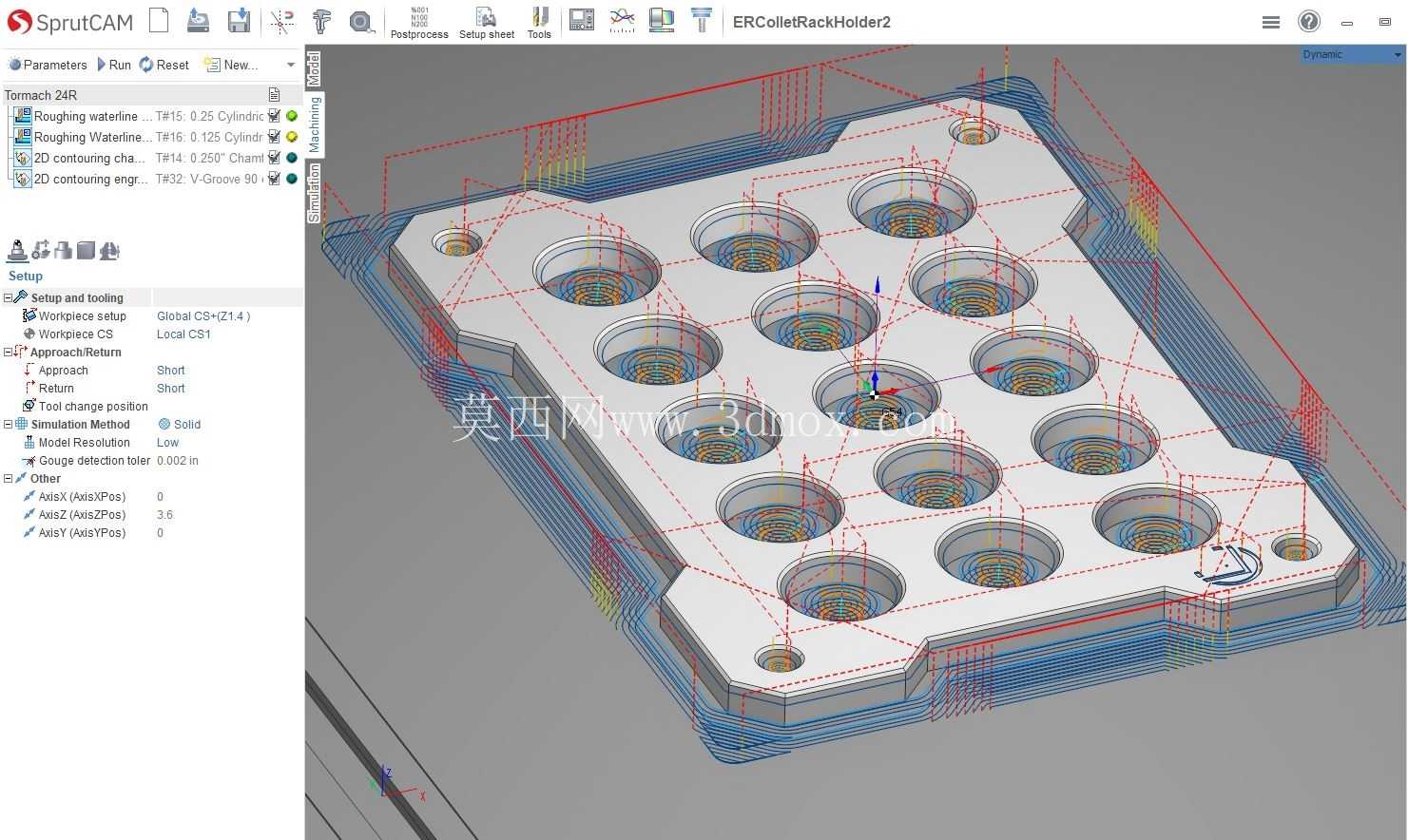

　　从结构设计逻辑来看，支架的孔位排布采用矩阵式布局，一共设置16个ER20夹头存放位，每个孔位的内径严格匹配ER20夹头的夹持段外径，插入后夹头的锥面完全悬空，不会和孔壁发生剐蹭，避免夹头定位锥面出现划痕影响装夹精度；孔位之间的间距控制在18mm，拿取单个夹头时手指不会碰到相邻夹头，即使手上沾有切削液也能顺利取放。底座的边缘做了45度倒角处理，整体外形尺寸控制在180mm×120mm×55mm，占用的工作台面积极小，可以直接放在机床操作侧的工具台边缘，不需要额外的安装固定，自身重量加上木质底座的摩擦力足以保证日常取放时不会移位；底座四角预留了直径6mm的通孔，如果需要固定在工具挂板或者移动工具车上，也可以用螺丝直接锁紧固定。

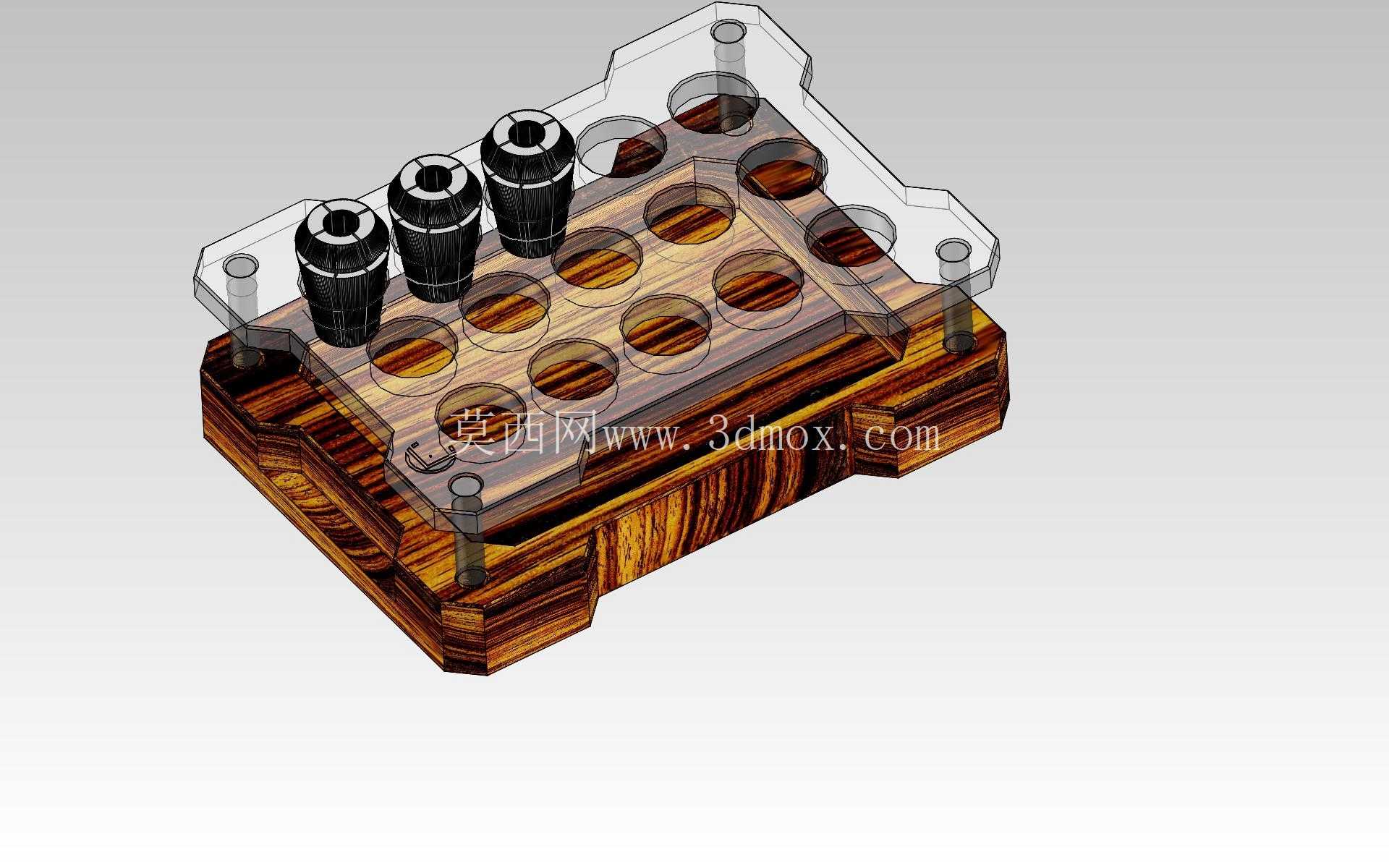

　　上层透明定位板和木质底座之间采用定位销连接，四个角的定位销高度为12mm，让两层板之间留出足够的排屑空间，日常清理时只需要拿起上层透明板，就能直接把掉落在底座上的切屑、切削液残渣清理干净，不会出现积屑难以清理的问题。不同于市面上常见的全金属夹头架，这款支架利用加工余料制作的思路，本身也贴合机加工车间废料再利用的实际情况，木质底座的减震效果更好，夹头放入时不会产生金属碰撞的异响，也不会因为磕碰损伤夹头的表面镀层；透明盖板的设计让操作人员可以一眼看到哪个孔位空缺，及时清点夹头数量，避免夹头遗失在工件或者机床内部。

　　在实际使用场景中，这款支架除了存放ER20夹头之外，空余的孔位还可以临时放置弹簧夹头锁紧螺母、拔取器等小型配套工具，矩阵式的排布也方便按照常用夹头规格排序，把最常用的6mm、8mm、10mm夹头放在靠近操作位的前排，进一步缩短换刀时的找取时间。考虑到车间作业的复杂环境，木质底座表面做了防油渗透处理，长期接触切削液、润滑油也不会出现发胀变形的问题，上层透明板材采用耐冲击的硬质材料，即使不小心被扳手、螺丝刀等工具砸到也不会碎裂，完全能满足车间日常使用的强度要求。从安装边界来看，这款支架不需要外接气源、电源，也没有复杂的活动部件，放置时只需要保证台面平整，距离机床操作门的距离在手臂可及的范围内即可，不需要对现有工作台做任何改造，不管是小型数控铣床的操作工位，还是台式钻床、攻丝机的辅助工具位，都能直接放置使用。
