哈雷摩托变速箱组装维修工作台夹具

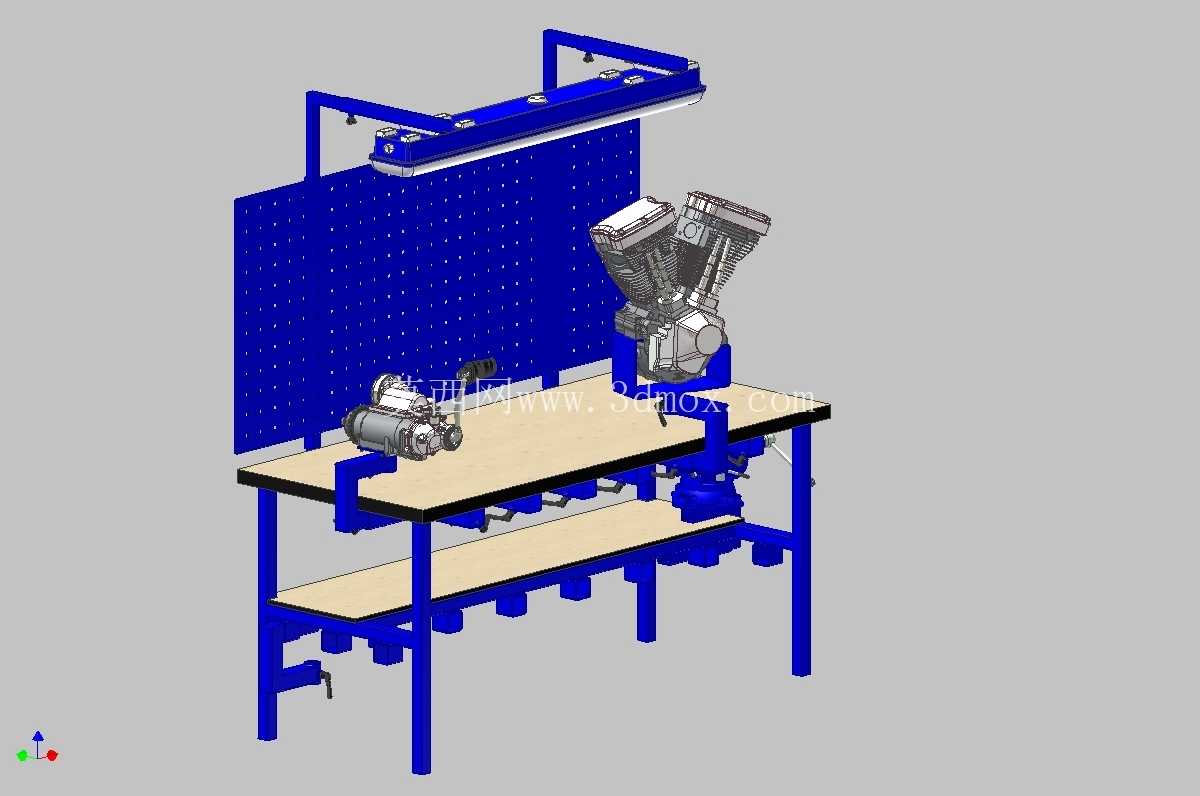

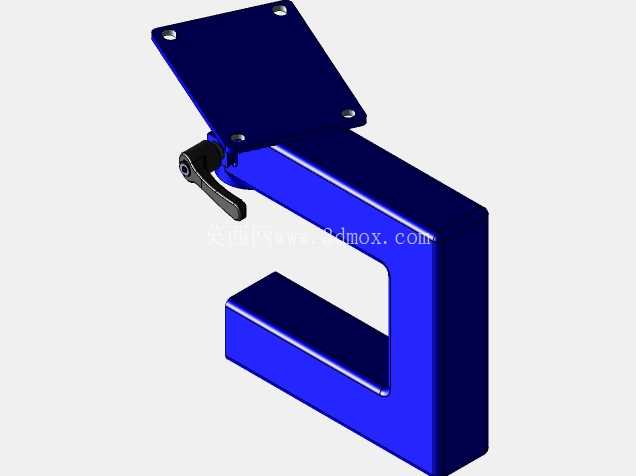

　　这套工装夹具主要面向大排量摩托动力总成的线下维修、改装重组场景，适配哈雷系列V缸发动机配套变速箱的拆装作业需求，日常在摩托定制工坊、品牌售后维修工位、动力总成改装车间中承担核心定位承载作用。整套工装以落地式双层工作台为承载基体，整体框架采用型钢焊接成型，底部设置可调式支撑脚，可适配车间不同平整度的地面安装需求，安装时仅需预留1.8米长、1.2米宽的地面操作空间，工作台台面高度设置为850mm，符合成年操作人员站立作业的人机工程高度，无需额外配置垫高踏板即可完成全流程操作。台面上部配置带孔挂板，可悬挂各类常用拆装扳手、套筒、扭矩工具，挂板顶部集成条形工作灯组，作业时可提供无阴影的照明覆盖，避免发动机缸体、变速箱壳体缝隙处的操作盲区。

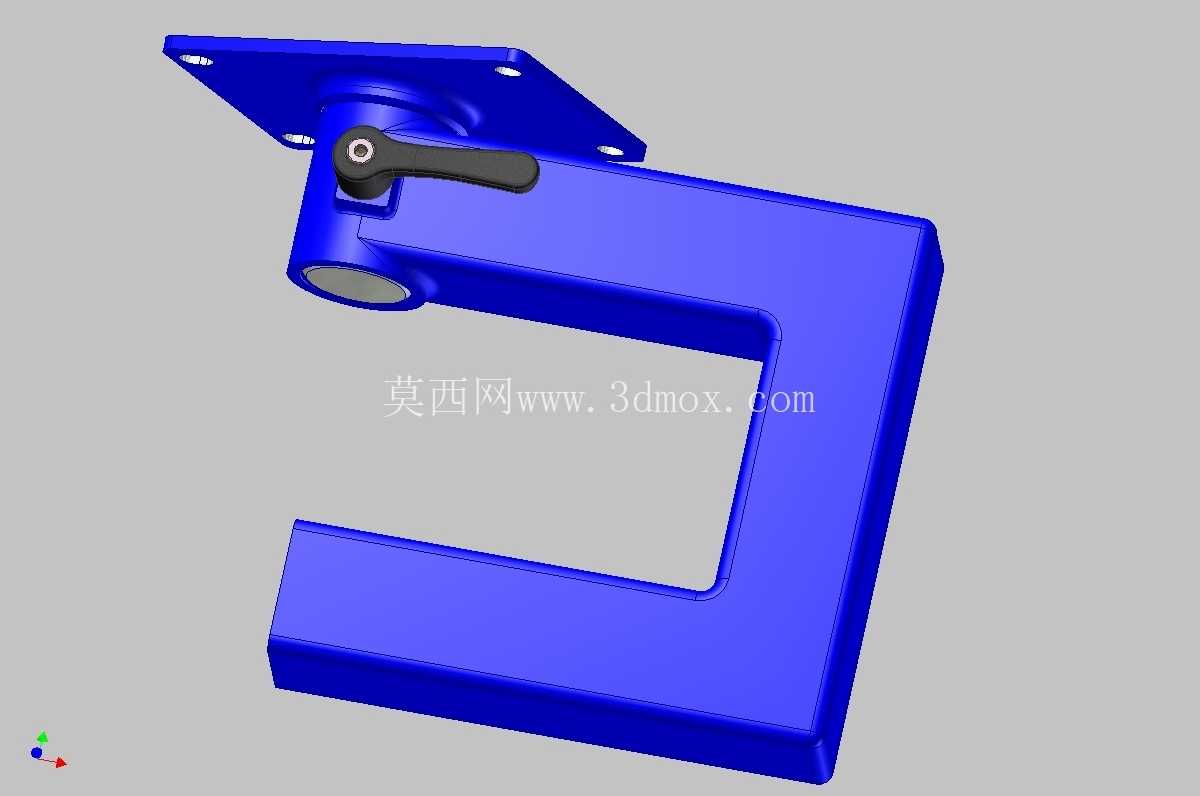

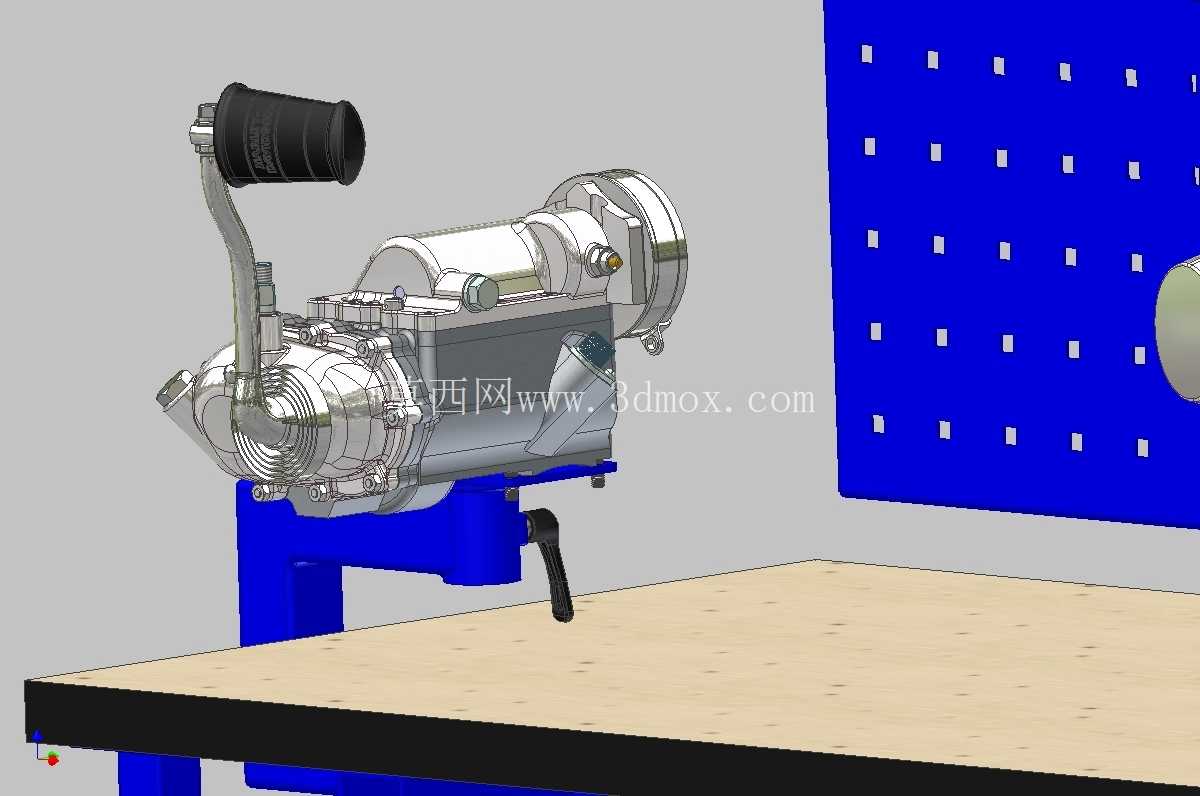

　　台面主体采用高密度耐磨复合板材质，表面做耐油防滑处理，可承受拆装过程中工具掉落的冲击，也能抵御维修过程中机油、清洗剂的腐蚀，长期使用不会出现表层起鼓、渗油变形的问题。下层置物台可临时放置拆解后的变速箱齿轮、拨叉、密封件等零散零件，避免零件落地磕碰造成装配精度损失。夹具核心定位模块设置在台面右侧区域，采用快换式定位销结构，可根据不同年款哈雷变速箱的壳体安装孔位更换定位套，装夹时无需反复调整找正，将变速箱壳体吊装到位后插入定位销即可完成完全定位，限制六个方向的自由度，拆装轴承、打销、紧固螺栓过程中不会出现壳体窜动。

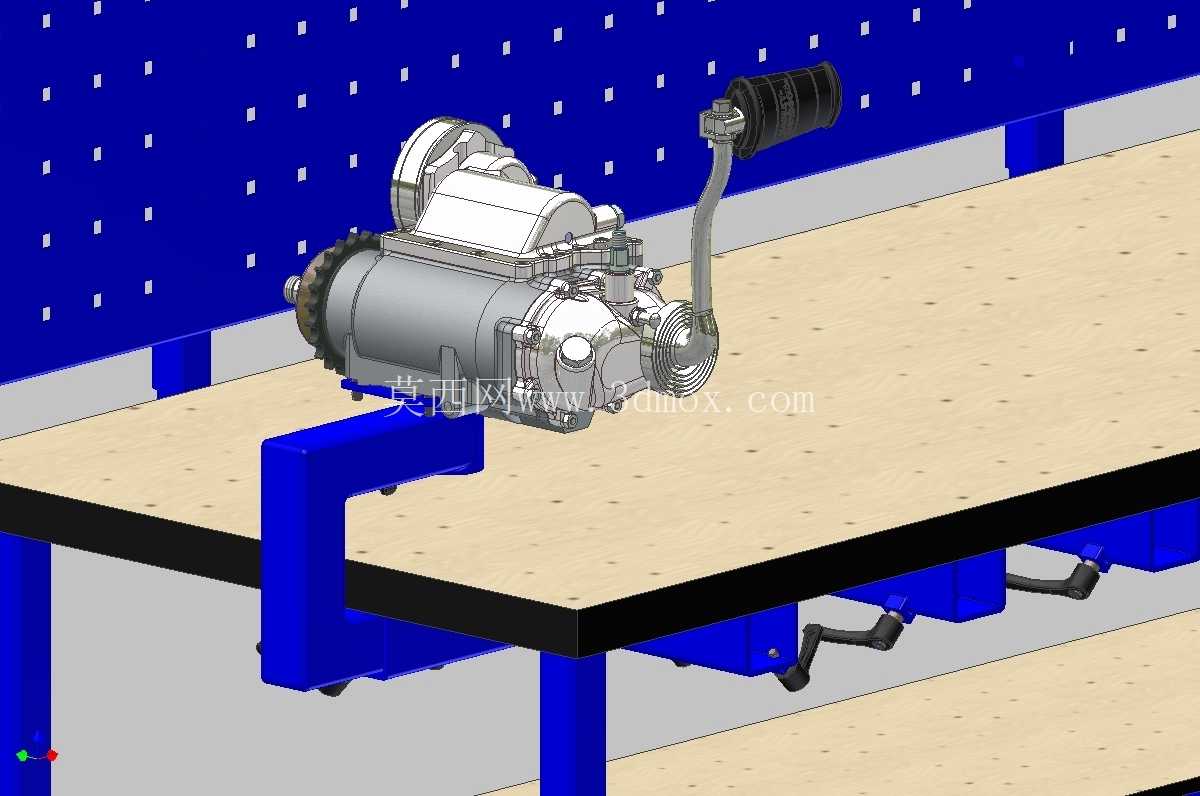

　　台面左侧预留的平整区域可同步放置发动机缸体组件，方便维修过程中核对变速箱与发动机的对接配合尺寸，调整主副轴的轴向间隙，无需在不同工位之间来回转运重型零件。整套夹具的管路、气动接口全部隐藏在台面下方的框架内侧，不会在台面上形成管线牵绊，操作人员在台面上移动工具、搬运零件时不会被管线勾挂，降低作业过程中的安全隐患。挂板上的工具挂孔采用标准方孔规格，可兼容市面上通用的五金工具挂架，后期可根据维修作业的实际需求调整工具悬挂位置，也可加装零件盒支架放置螺丝、密封圈等小型标准件。台面边缘做包边处理，防止台面上的机油、清洗液流到地面造成地面湿滑，也能避免小零件从台面边缘滚落。

　　在实际维修作业中，使用这套夹具可将单台变速箱的拆解、重组作业时间缩短近三成，因为无需反复调整工件位置、寻找散落工具，所有作业相关的工具、零件都在手臂可及的范围内，操作人员无需频繁转身取件。定位夹具的夹紧力经过调校，不会压伤变速箱的铝合金壳体，同时可承受敲击轴承、撬动密封件时的冲击力，长期使用定位精度不会出现偏移。整套工装的结构全部采用模块化设计，后期如果需要适配其他型号的动力总成维修，仅需更换对应的定位销模块、调整挂板上的工具布局即可，无需重新制作整套工作台，可降低车间的工装投入成本。安装时不需要在地面打膨胀螺栓固定，依靠框架自身的重量即可保持稳定，后期需要调整工位布局时可直接整体推移，不会破坏车间地面。工作台的支腿上预留了附件安装孔位，可根据需求加装台虎钳、零件清洗槽、废油收集盘等附加配件，拓展工位的作业功能，满足从常规保养到变速箱大修的不同作业需求。
