双引擎推杆位移旋转操控装置

这款操控装置是针对双执行机构的直线位移与旋转动作联动控制需求开发的手持操作终端，主要应用在需要人工近距离微调执行件位置、转速的工业设备场景中，常见于小型专用加工设备的手动调试工位、工装夹具的对位调整环节、轻型输送线的手动干预操作位，以及需要操作人员在设备旁观察执行件动作状态、实时修正动作参数的作业场景，相比固定式操作面板，它能让操作人员站在视野最佳的位置完成操作，避免视线遮挡带来的对位偏差，降低调试过程中的误操作概率。

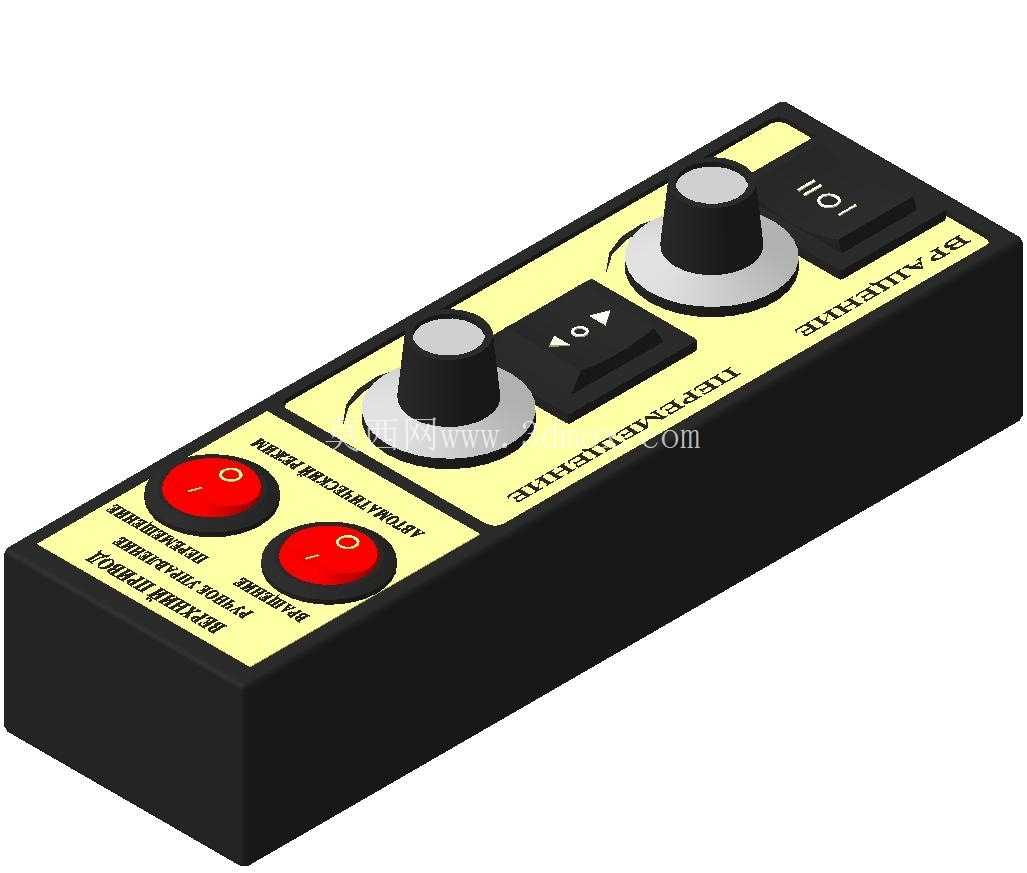

装置整体采用长条形盒体结构，外壳做了圆角过渡处理，握持边缘没有尖锐棱角，适合单手握持或者放置在设备旁的临时操作台上使用，盒体上表面的操作区域做了功能分区，所有操作元件按照操作频率与动作逻辑排布：最靠近操作人员握持端的是两个红色自锁式按钮，分别对应两个引擎的动力通断控制，按钮旁做了俄文功能标识，按压后按钮会保持锁定状态，再次按压才会复位，避免作业过程中误触导致动力意外切断；往盒体远端依次排布两个带刻度指示的旋钮，分别对应两个执行机构的动作参数调节，其中靠近按钮的旋钮带有双向箭头标识，用于控制执行件的正反向动作切换，旋钮的档位清晰，转动时有明确的档位反馈，操作人员不需要目视确认就能感知档位切换状态，最远端的旋钮带有三档标识，对应执行机构的不同转速档位或者动作模式切换，旋钮顶部做了防滑滚花处理，戴劳保手套操作时也不会出现打滑问题。

设计过程中优先考虑了操作的防误触逻辑，两个动力控制按钮采用凸起高度低于旋钮的设计，且按钮外圈做了轻微的下沉式防护边，避免放置或者握持过程中意外按压触发；操作面板的底色采用浅黄色，与黑色的盒体、红色的按钮、黑色的旋钮形成强烈的视觉反差，即使在车间光线不足的环境下，操作人员也能快速识别各个操作元件的位置，面板上的标识采用凹刻填漆工艺，长期使用不会因为手指摩擦出现标识磨损脱落的问题。盒体的侧面预留了线缆出线口，采用防弯折的橡胶护套结构，避免手持拖拽过程中线缆根部出现断线问题，内部的电路板安装位做了筋位固定，同时预留了灌封胶槽，如果应用在多粉尘、有少量切削液飞溅的场景，可以做灌封处理提升防护等级。

从安装边界来看，这款操控装置不需要专门的安装支架，既可以通过背部的磁吸片吸附在设备的金属外壳上，也可以通过侧面的挂孔挂在设备旁的挂钩上，放置时的倾斜角度刚好适配操作人员站立时的俯视视角，不需要额外调整角度；盒体的整体尺寸控制在成年人单手握持的舒适范围内，重量集中在盒体中部，长时间手持操作也不会出现手腕酸痛的问题。内部的走线空间做了分层设计，强电动力线与弱电信号线分开排布，避免信号干扰导致的控制失灵问题，每个操作元件的接线端都预留了足够的接线空间，方便后期维护更换元件时的接线操作。

在实际应用中，这款操控装置可以直接对接设备的PLC控制单元，不需要额外加装信号转换模块，按钮与旋钮的输出信号直接匹配通用工业控制器的输入端口，适配绝大多数工业设备的控制逻辑；针对双引擎的独立控制需求，两个通道的控制回路完全独立，单个通道出现故障时不会影响另一个通道的正常使用，维护时只需要更换对应通道的元件即可，不需要整体更换操控盒。操作面板上的元件排布符合大多数操作人员的使用习惯，左手握持时拇指刚好可以覆盖两个动力按钮，食指与中指可以操作两个调节旋钮，不需要频繁变换手型就能完成所有操作动作，大幅提升手动调试的作业效率。
