可多角度调节机加工用台虎钳结构

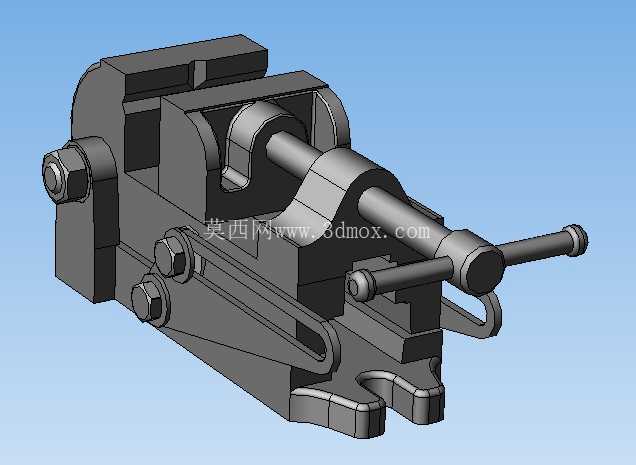

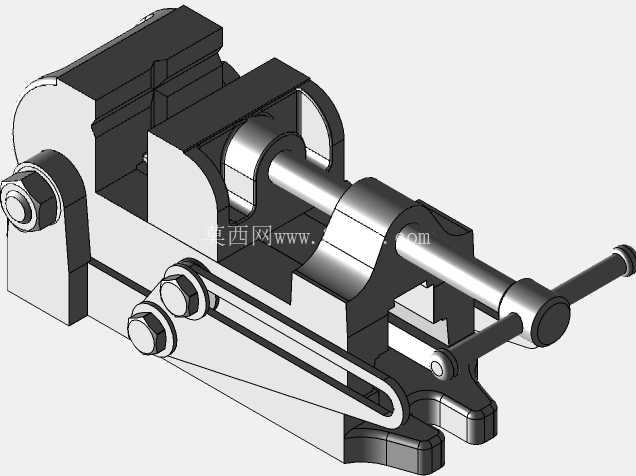

在常规机加工、钳工修配、小型零件精密装夹的作业场景里，普通固定角度台虎钳往往无法适配斜面钻孔、斜向打磨、异形件角度定位的装夹需求，这款可变角度台虎钳正是针对这类工况做的结构优化设计，从三维结构的细节来看，整个钳体的底座部分做了圆弧导向的角度调节结构，配合侧面的锁紧螺栓组，能够实现钳身相对于安装底座的一定范围内角度偏转，偏转到位后通过多组螺栓的预紧力将钳身与底座牢牢锁死，避免装夹加工过程中出现角度偏移，影响零件加工精度。

从功能实现逻辑来看，这款台虎钳保留了传统台虎钳的丝杠进给夹紧结构，操作手柄通过转动带动丝杠推进活动钳身，配合固定钳身的夹持面完成工件的夹紧动作，钳口部分做了防滑齿形结构设计，能够在夹持金属毛坯、半成品零件时提供足够的摩擦力，防止工件在受钻削、锉削、敲击力时出现滑脱。和普通固定式台虎钳不同的是，它的角度调节机构没有采用复杂的蜗轮蜗杆结构，而是采用了圆弧面配合螺栓锁紧的简洁结构，这种设计一方面降低了整体的加工难度，另一方面在车间多粉尘、多切屑的作业环境下，不容易出现切屑卡滞调节机构的问题，日常维护只需要定期清理圆弧配合面的切屑，涂抹少量润滑脂即可保持调节顺畅。

从安装边界来看，整个钳体的底座预留了标准的安装螺栓孔位，能够直接固定在标准钳工工作台、铣床工作台或者钻床工作台上，不需要额外做转接板设计，安装时只需要匹配对应规格的T型螺栓或者内六角螺栓，将底座压紧在工作台的T型槽或者平台面上即可完成固定。整体结构的外形尺寸适配小型零件的装夹需求，既不会因为体积过大占用过多工作台面空间，也不会因为钳口开度不足无法适配常规小型零件的装夹，活动钳身的行程能够覆盖日常钳工作业、小型机加工工序里绝大多数零件的夹持尺寸范围。

在设计思路上，这款结构优先考虑了车间实际使用的可靠性，所有受力部位都做了加厚处理，比如丝杠支撑座、角度锁紧部位、钳身与底座的连接部位，都没有做多余的轻量化镂空，避免在大夹紧力或者受冲击载荷时出现结构变形。丝杠部分采用了梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨性能更好，能够承受更大的夹紧力，长期使用也不容易出现螺纹滑牙的问题。侧面的角度锁紧螺栓采用了大尺寸的六角头设计，不需要额外使用加长扳手，用普通的活动扳手或者呆扳手就能施加足够的锁紧力矩，操作起来更顺手。

实际应用中，这类可变角度台虎钳除了常规的钳工划线、零件修配工序外，还能在小型钻床、轻型铣床上完成斜面类特征的加工，不需要专门制作角度垫铁，只需要调整钳身的偏转角度，锁紧后就能直接装夹零件进行加工，能够减少辅助工装的制作成本，缩短零件装夹找正的时间。对于小批量多品种的加工车间来说，这种结构的台虎钳适配性更强，不需要准备多台不同角度的专用夹具，一台就能覆盖多种角度的装夹需求。从三维建模的结构细节来看，各个活动部件之间都预留了合理的配合间隙，既不会因为间隙过大导致装夹时晃动，也不会因为间隙过小在热胀冷缩或者进入少量切屑时出现卡滞，钳身的所有棱边都做了倒角处理，避免操作时划伤操作人员，整体结构完全围绕车间实际使用场景做设计，没有多余的装饰性结构，每一处结构都对应实际的功能需求。
