机加工用手动夹紧虎钳结构设计

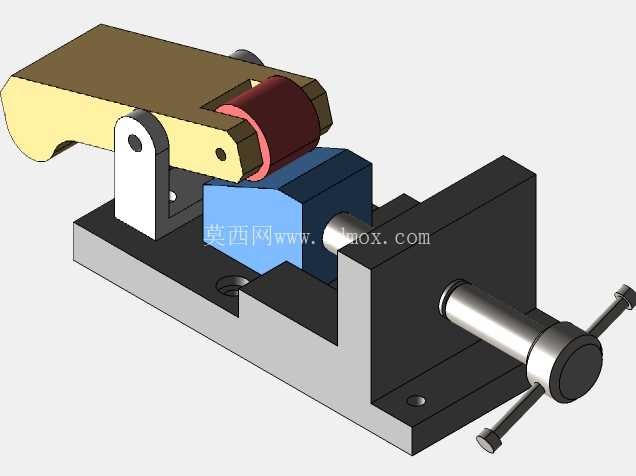

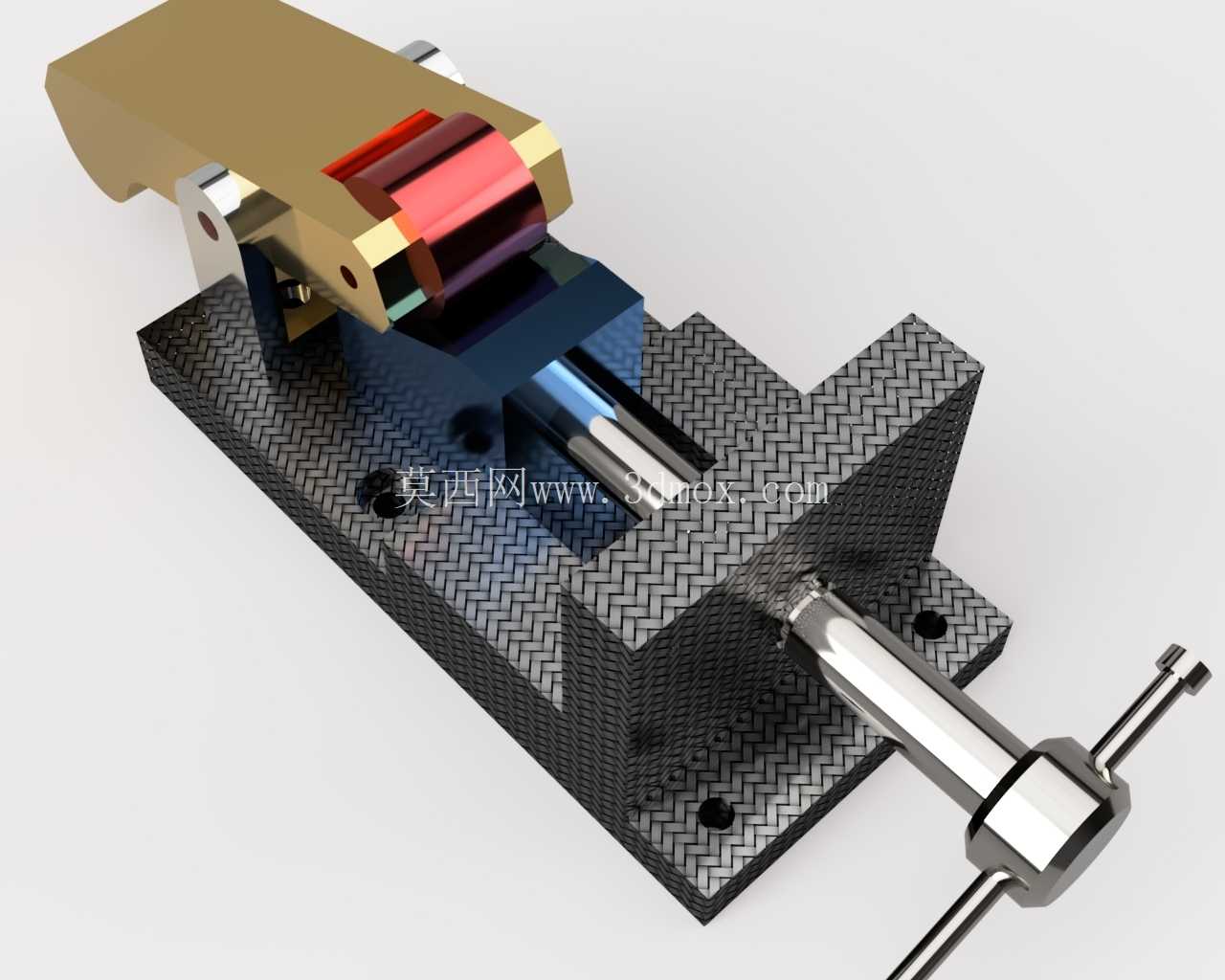

　　这款手动虎钳是机加工工位最常用的通用夹紧工装，日常在铣床、钻床、磨床的工位上都能见到它的身影，核心作用是在切削、钻孔、打磨工序中牢牢固定待加工工件，避免加工过程中工件位移导致的尺寸超差、崩刀甚至安全隐患。从结构设计来看，它采用了经典的丝杠进给夹紧逻辑，带T型手柄的旋转丝杠穿过固定钳身的螺纹孔，端部和活动钳身做防脱连接，转动手柄时就能带动活动钳身沿钳身底座的导轨面做直线往复运动，实现钳口的开合与夹紧动作。底座部分做了带防滑纹理的加厚安装板，四个角预留了沉头安装孔，安装时可以通过T型螺栓直接固定在机床工作台上，安装边界适配绝大多数中小型机加工设备的工作台T型槽间距，不需要额外做转接板就能完成装夹固定。

　　钳身主体采用了箱型加强筋结构，在保证整体刚性的前提下控制了整体重量，活动钳身和固定钳身的配合面做了研磨处理，滑动间隙控制在0.02mm以内，夹紧时不会出现钳口上翘的问题，保证夹紧后工件的定位精度。钳口部分做了可更换的硬质钳口板，表面加工有交叉防滑齿，夹紧毛坯件时能提供足够的摩擦力，避免工件受切削力时发生滑移，针对精加工工件也可以更换铜质或者软质钳口板，避免夹伤工件已加工表面。丝杠部分采用了梯形螺纹传动，相比普通三角螺纹拥有更好的传力性能，夹紧时可以通过手柄施加足够的夹紧力，同时梯形螺纹具备一定的自锁性能，夹紧后不会因为加工过程中的振动导致丝杠松脱，不需要额外增加锁止机构就能保证夹紧可靠性。

　　活动钳身和丝杠的连接部位做了推力轴承结构，转动手柄时不会因为轴向夹紧力过大导致手柄卡滞，操作手感更顺滑，长时间使用也不会出现连接部位的异常磨损。从实际使用场景来看，这款虎钳除了常规的机加工工位固定工件，也可以在钳工装配、划线工序中使用，最大开合行程可以满足中小型零件的装夹需求，钳口深度足够容纳不同高度的工件，针对异形工件还可以通过在钳口处加装定制V型块、角度垫铁来装夹轴类、斜面类零件，拓展使用场景。

　　设计过程中重点考虑了车间实际使用的耐用性，所有受力部件都做了应力集中规避，丝杠、钳身等核心受力件的材质选用高强度结构钢，表面做发黑防锈处理，适应车间多切削液、多金属粉尘的使用环境，日常维护只需要定期在丝杠和滑动导轨面加注润滑脂就能保证长期顺畅使用，不需要复杂的保养流程。整体结构没有冗余的复杂零件，所有易损件都做了标准化设计，钳口板、丝杠螺母这些易损耗的部件都可以直接采购标准件更换，降低了设备的后期维护成本。安装时需要注意保证底座和工作台面的贴合度，固定螺栓需要对称拧紧，避免底座安装变形导致钳身导轨直线度超差，影响活动钳身的滑动精度和夹紧后的平行度。夹紧工件时要根据工件的材质和加工受力大小调整夹紧力，避免过大的夹紧力导致薄壁工件变形，也能防止钳口齿部过度磨损。
