西格蒙德通用焊接夹具铸铁工艺角度构件

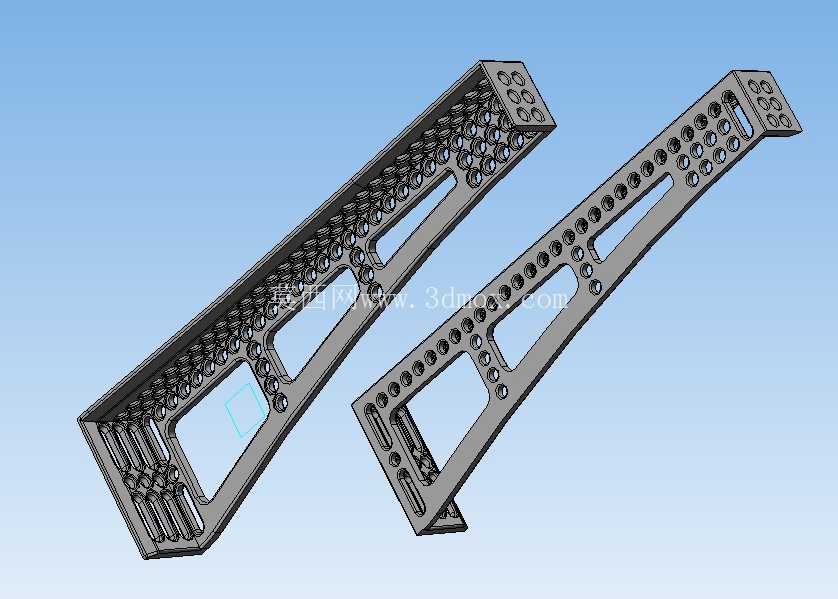

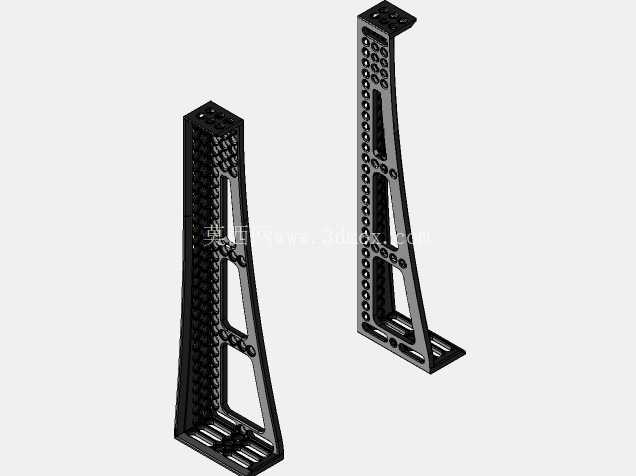

　　在车间焊接作业场景里，这类长条形角度铸铁构件是西格蒙德通用焊接工装体系里的核心定位部件，日常多配合三维柔性焊接平台使用，主要承担大尺寸长型材、框架类焊件的角度靠模、侧向支撑以及定位基准功能，尤其适合批量焊接生产里重复定位精度要求高的工位，能大幅减少每次装夹的划线、找正时间，降低焊工的辅助作业强度。从结构设计来看，构件整体采用L型截面的等强度设计思路，主体壁厚根据受力分布做了差异化处理，受力集中的弯折根部做了大圆弧过渡，避免焊接工装长期受侧向顶紧力、焊件焊接应力释放带来的应力集中开裂问题；构件两个互相垂直的工作面上，密布了标准间距的圆形定位孔，这些孔的位置度公差控制在0.05mm以内，既可以配合快速锁销实现和焊接平台的快速固定，也能通过孔位组合搭配不同的压紧附件、定位挡块，适配不同尺寸规格焊件的装夹需求。

　　构件本体上开设的多组异形减重孔，并非单纯为了减少材料用量，而是在保证整体刚性的前提下，降低构件自身重量，方便工人在工位间快速挪动调整，同时这些镂空位置也能给焊枪留出足够的操作空间，避免焊接时焊枪和工装发生干涉，尤其是在焊接框架内角焊缝的时候，不会因为工装遮挡导致焊枪无法到达理想焊接角度。构件的两个工作端面都做了铣削精加工，平面度控制在0.02mm/100mm范围内，和焊件贴合的时候不会出现缝隙，保证定位基准的准确性，表面做了喷砂防锈处理，能抵御焊接过程中飞溅的焊渣粘附，日常清理只需要用钢丝刷简单清扫即可，不会因为焊渣堆积影响后续装夹的定位精度。

　　从安装边界来看，这类构件的长度方向适配1.5米到3米规格的标准焊接平台，安装时不需要额外改造平台，只需要通过对应规格的快速锁紧销插入平台的标准网格孔就能完成固定，单个构件的侧向承载能力可以满足8mm以下钢板、方管框架类焊件的顶紧定位需求，两个同规格构件配合使用时，还能实现长尺寸焊件的两端同步定位，避免长型材焊接过程中出现的挠度变形影响尺寸精度。设计过程中特意将定位孔的孔距和通用焊接工装的孔系标准做了统一，除了适配西格蒙德自身的工装附件，也能和市面上多数主流的三维焊接平台附件通用，不需要单独采购特殊规格的锁紧件、压块，降低车间的工装备件成本。

　　构件的铸铁材质本身具备良好的减震性，焊接过程中产生的振动会被铸铁基体吸收，不会因为振动传导导致焊件出现位移，同时铸铁的热变形量远低于普通钢材工装，长时间受焊接高温烘烤也不会出现明显的形变，能长期保持定位精度，适合在焊接工位长期固定使用，不需要频繁校准工装的形位公差。在实际使用场景里，这类角度构件除了做90度直角定位，还可以配合角度调整附件实现0到180度之间任意角度的定位支撑，满足不同角度焊件的装夹需求，比如梯形框架、斜撑类构件的焊接，不需要单独制作专用的角度靠模，只需要调整构件的固定角度就能快速完成装夹，特别适合多品种小批量的焊接生产场景，能大幅减少专用工装的制作成本和存放空间。构件的边缘都做了倒角处理，没有尖锐的棱角，工人搬运调整的时候不会被割伤，符合车间作业的安全要求，所有孔位的边缘都做了沉头倒角，锁紧销插入的时候不会因为孔口的毛刺卡滞，插拔更加顺畅，长期使用也不会出现孔口变形导致的定位间隙变大问题。
