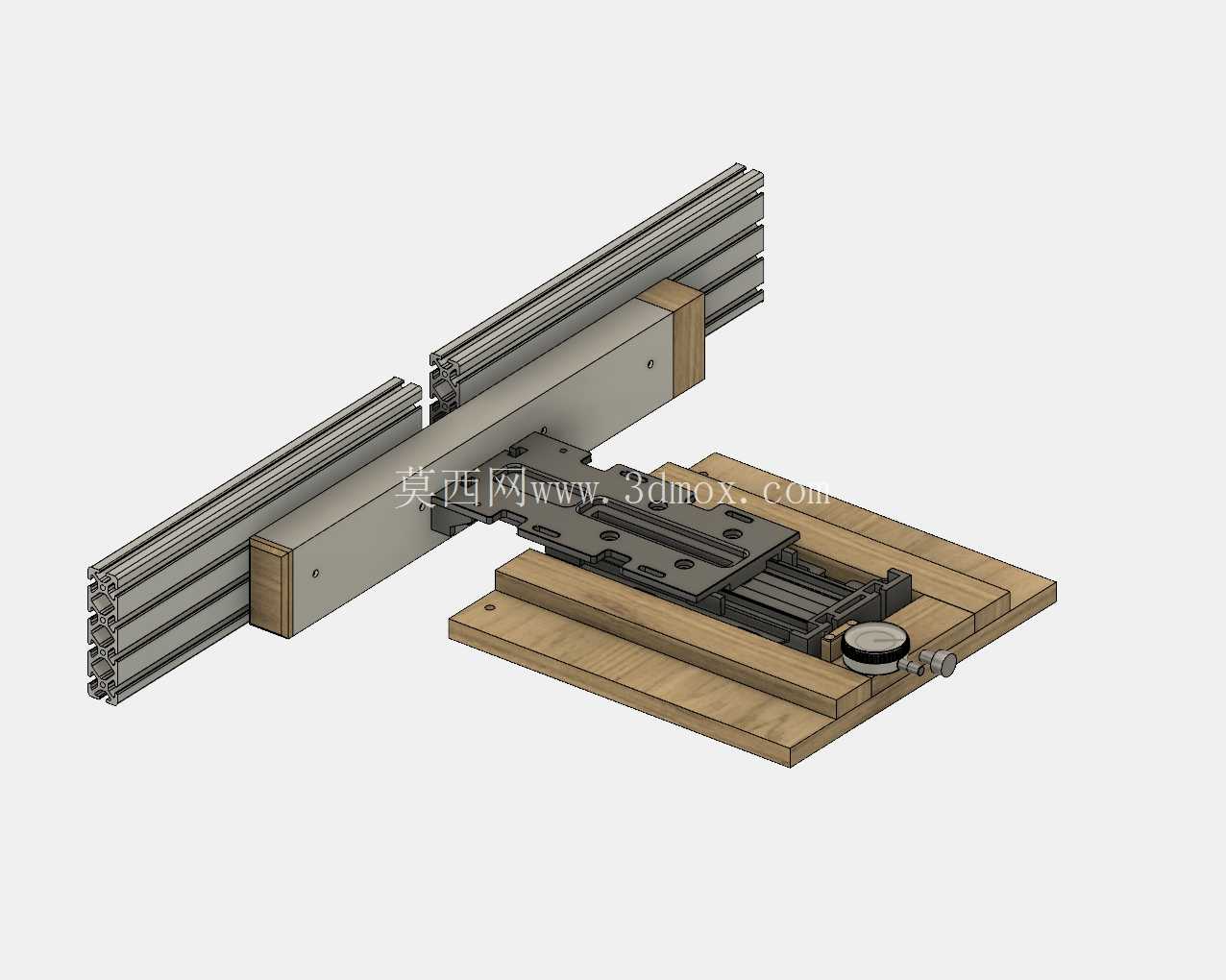

带微米级微调结构的木工Incra定位夹具

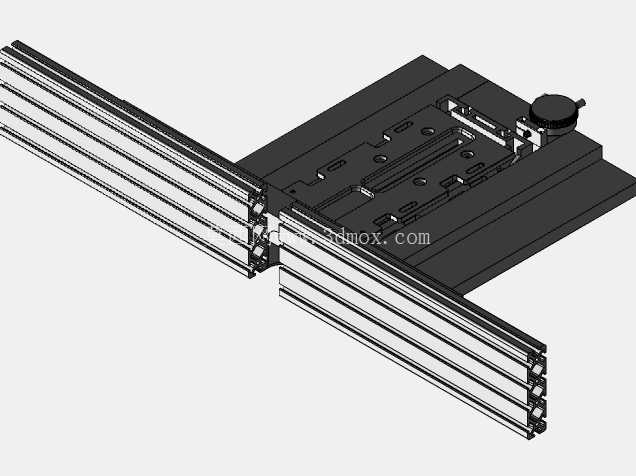

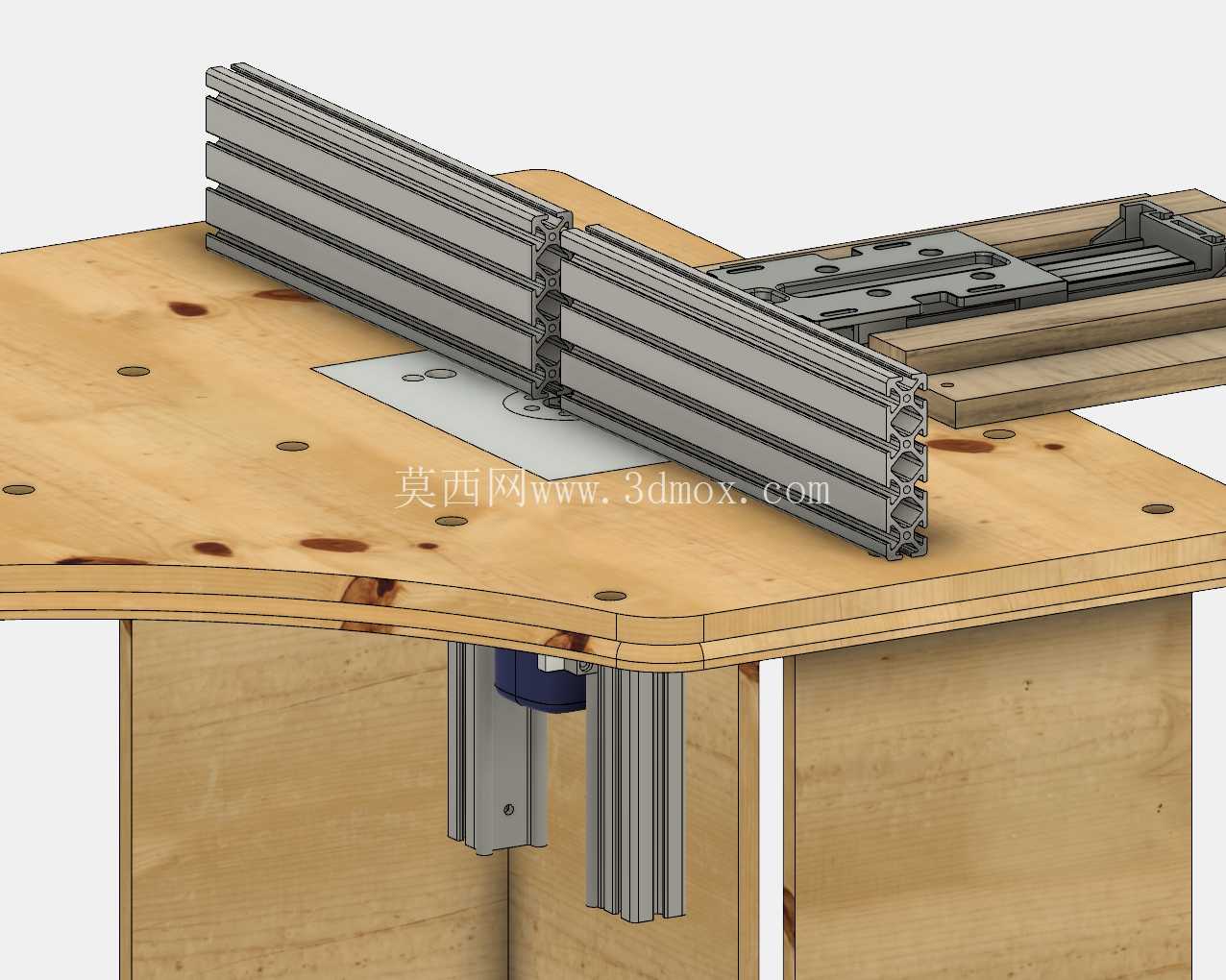

　　在木工精密加工、小型台锯/倒装雕刻机的工位作业场景里，常规Incra类步进定位夹具普遍存在步长固定为1毫米的局限，面对榫卯微调、薄料裁切、精密靠山对位这类需要亚毫米级精度调整的工序时，往往需要反复垫塞片、拧动固定件对位，不仅调整效率低，反复拆装带来的定位累积误差也很难控制，这套带微调功能的Incra夹具就是针对这一实际作业痛点做的结构优化设计。从实际安装适配性来看，整套夹具的主体承载依托标准工业铝型材搭建，铝型材的槽宽完全兼容市面通用Incra夹具的安装孔位与滑接槽尺寸，不需要对原有工作台面做破坏性改装，安装时只需要将夹具底座通过T型螺栓固定在木质工作台的预设T型槽内，底座的安装孔预留了±5毫米的位置调整余量，能适配不同开孔间距的倒装台、台锯延伸台面，整体安装后突出工作台面的高度控制在120毫米以内，不会和锯片护罩、雕刻机压料架等工位附件产生运动干涉。

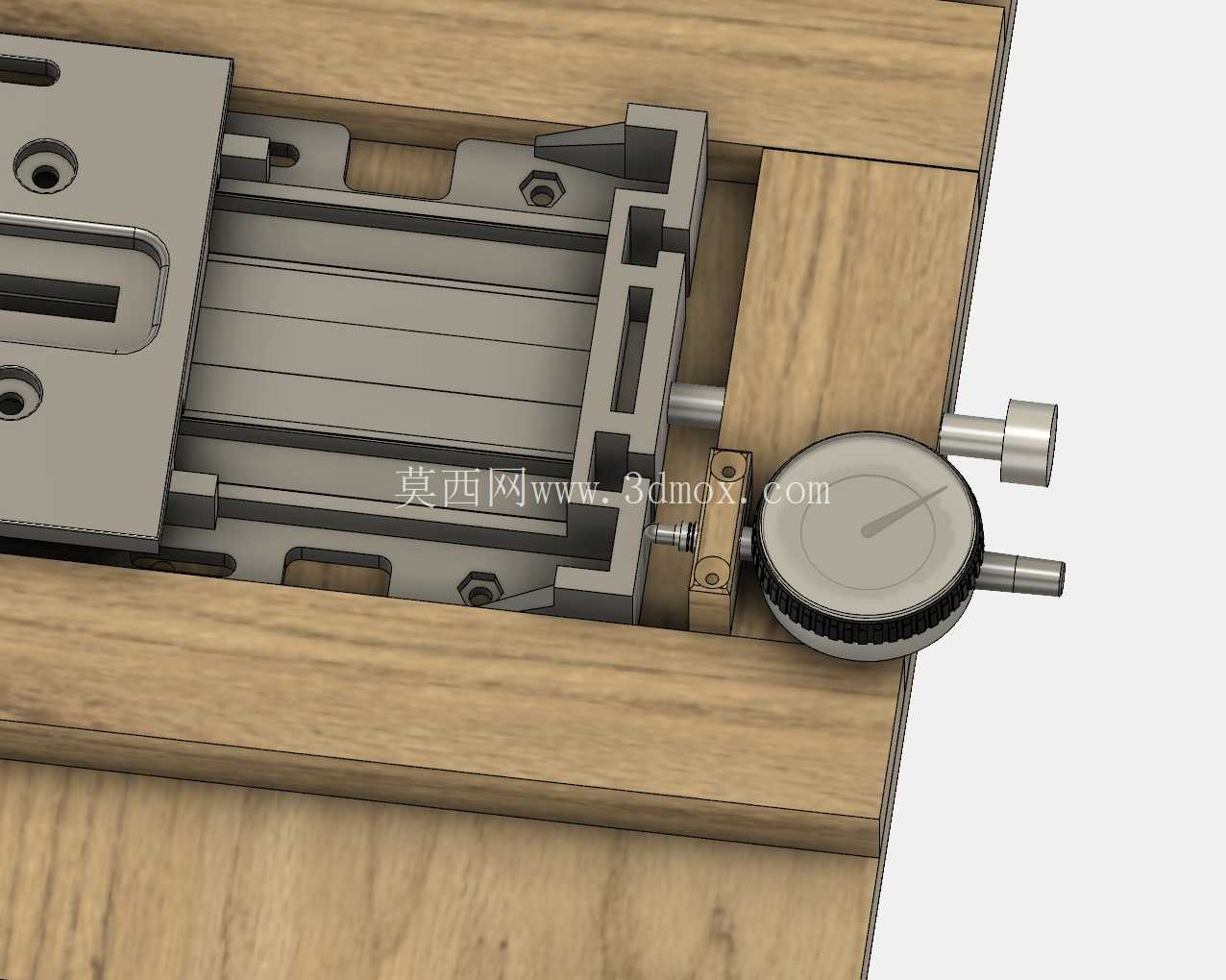

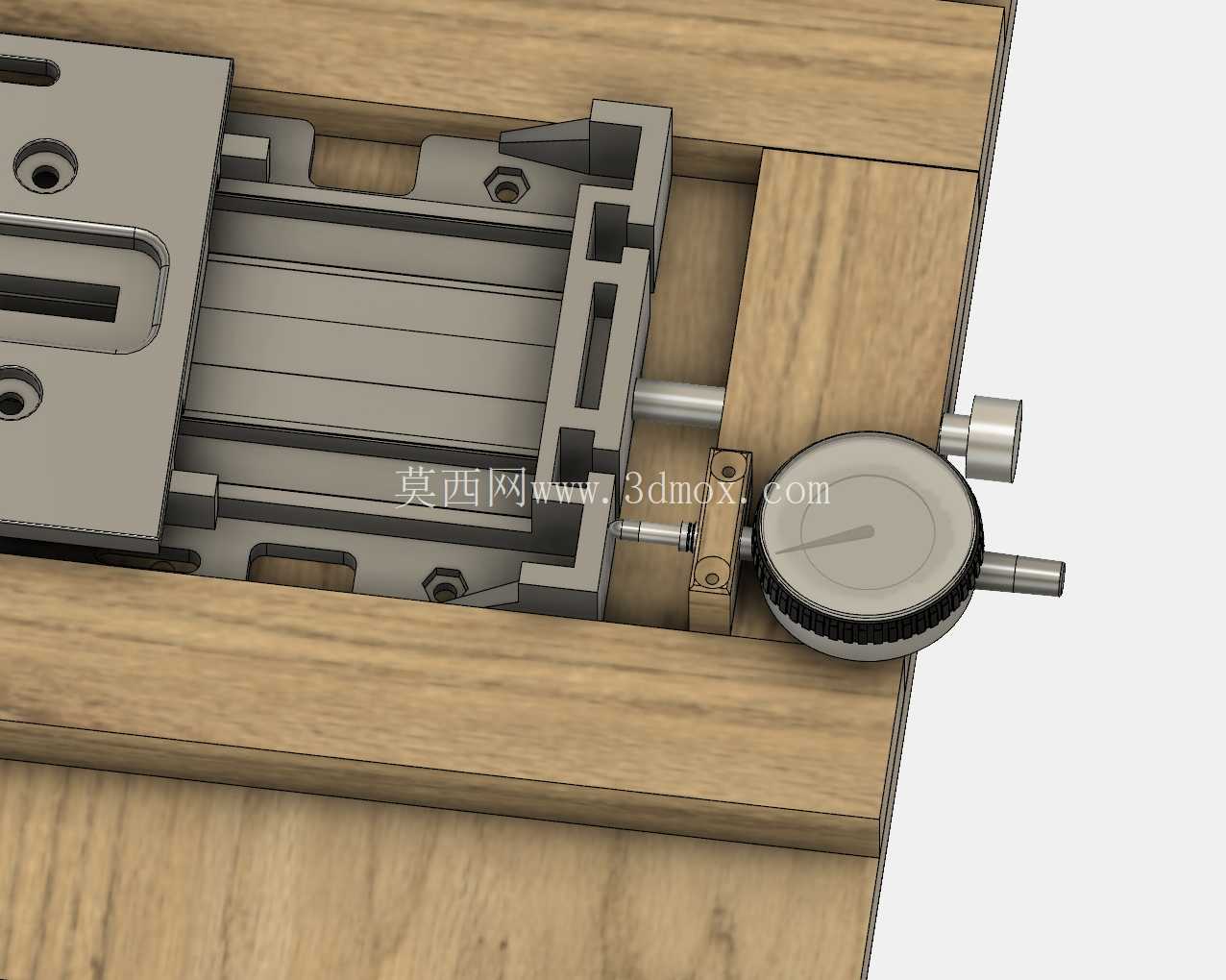

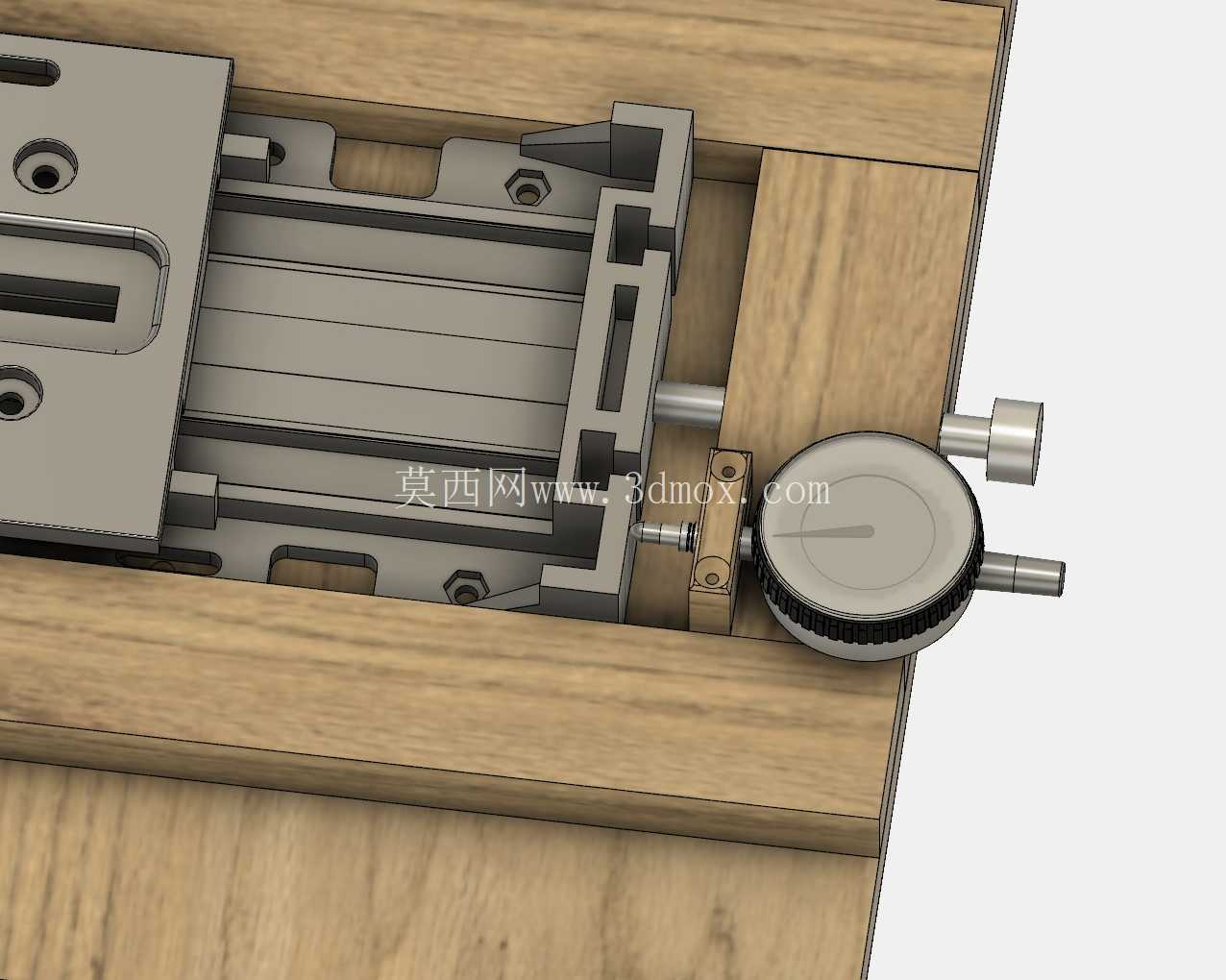

　　核心的微调功能采用螺旋微分进给结构，将原有1毫米步长的步进卡位保留作为粗定位档位，粗定位完成后锁紧卡位销，就可以通过侧置的微调旋钮实现微米级的进给调整，微调行程覆盖0-1毫米全区间，旋钮每旋转一圈对应0.5毫米的进给量，刻度盘直接蚀刻在旋钮端面上，最小刻度值为10微米，调整时不需要额外借助百分表打表，直接读取刻度就能完成对位，微调结构的滑动副采用聚四氟乙烯耐磨衬套，长期往复调整也不会出现间隙旷量，能稳定保持定位精度。

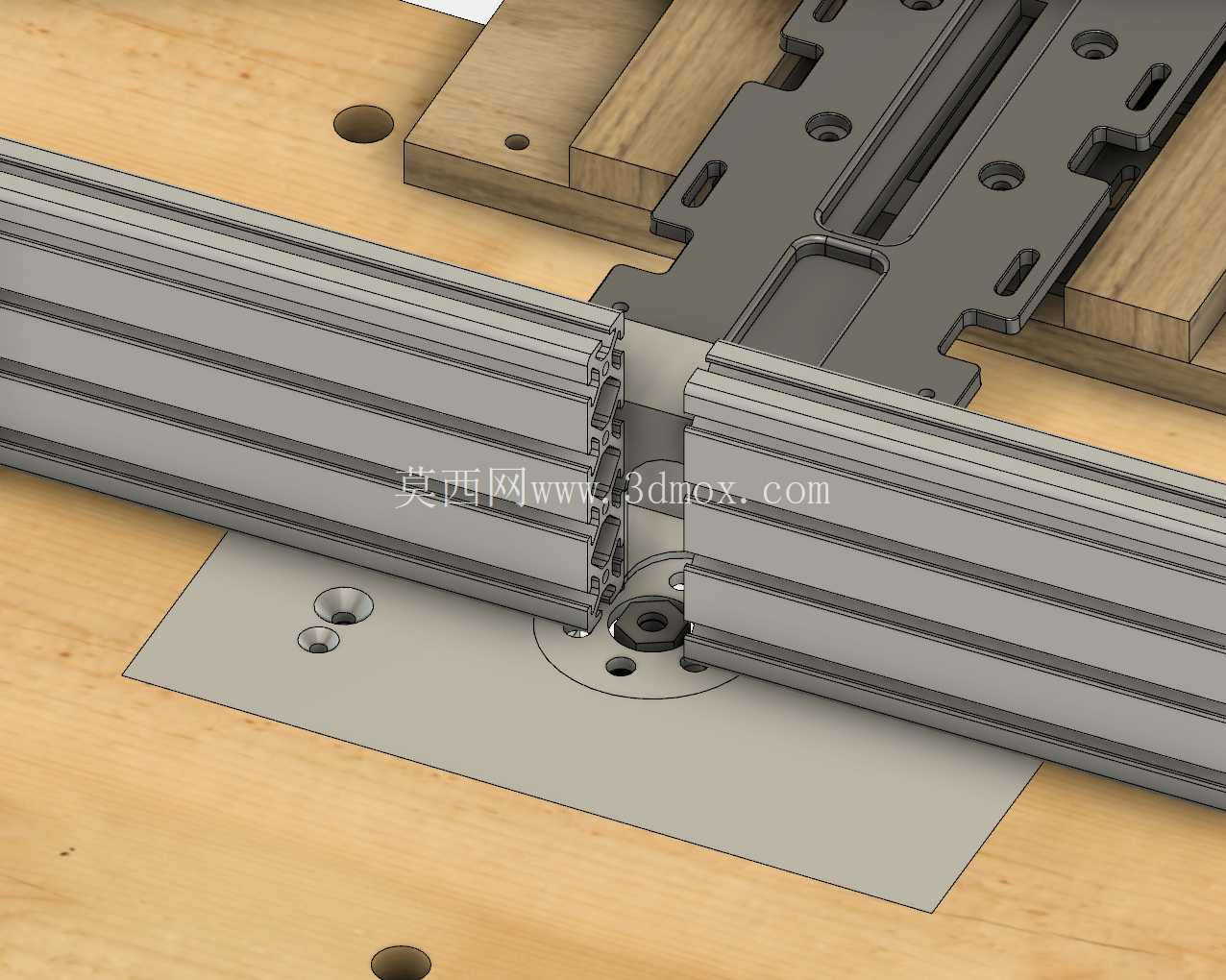

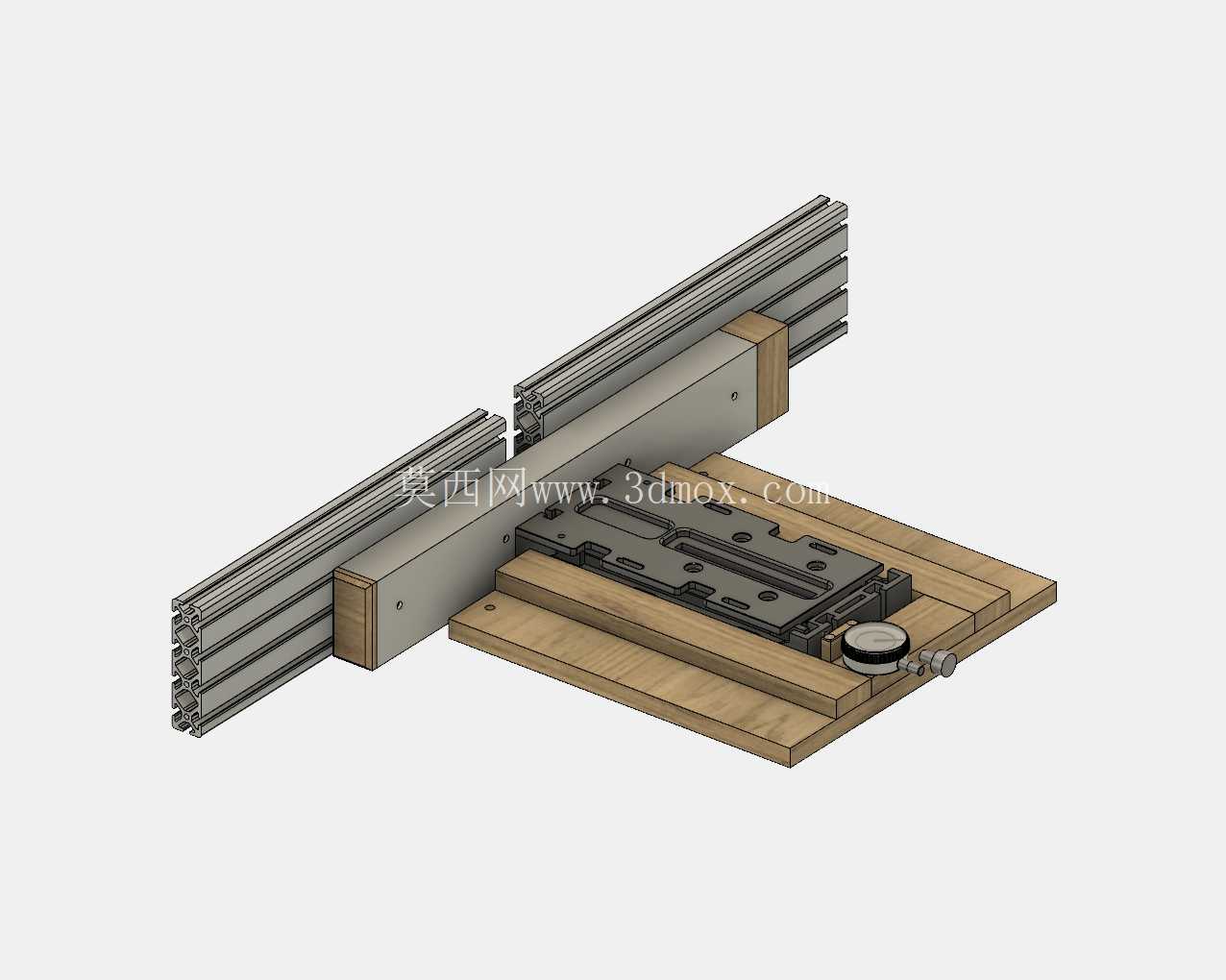

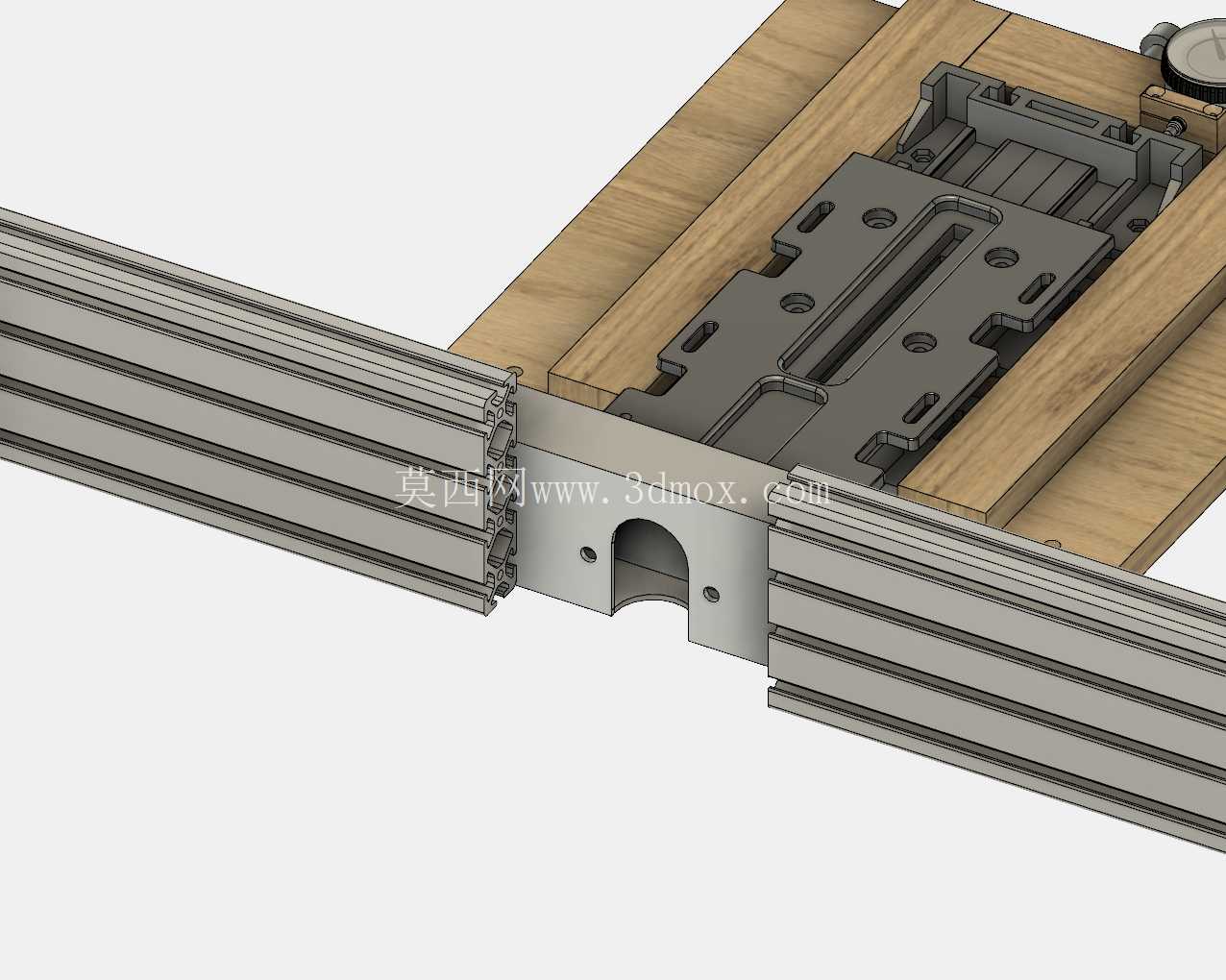

　　夹具的靠山挡边采用三段式铝型材拼接结构，挡边的工作面做了铣平处理，平面度控制在0.02毫米/米以内，靠山和微调滑台之间通过快拆锁紧手柄连接，需要切换大尺寸工件粗定位时，只需要扳开手柄就能快速滑动靠山，不需要完全拧松紧固件，兼顾了粗调的效率和微调的精度。从实际作业适配场景来看，这套夹具不仅能用于台锯裁切时的靠山定位，也能适配倒装雕刻机的榫卯加工、台钻的多孔位定位、砂盘机的角度磨削定位，微调结构的锁紧力经过实测，在承受150牛的侧向推料力时不会出现位移，完全能满足硬木加工、有色金属小件裁切的受力需求。

　　设计过程中特意规避了原有Incra夹具调整时需要双手配合解锁、对位、锁紧的繁琐操作，微调旋钮的位置设置在夹具侧方操作人员顺手的操作高度，单手就能完成微调与锁紧动作，作业过程中不需要频繁侧身对位，能有效降低长时间精密加工的操作疲劳。整套结构的所有滑动接触面都做了倒角去毛刺处理，铝型材端面加装了塑料端盖，避免木工加工过程中木屑进入滑动间隙造成卡滞，底座和木质工作台的接触面上贴有防滑橡胶垫，即使T型螺栓没有完全锁死，也不会因为推料的侧向力出现整体移位。在安装边界上，夹具底座的纵向安装尺寸为280毫米，横向滑台的最大伸出长度为320毫米，能覆盖最大600毫米宽度的工件定位需求，对于超过这个宽度的大板加工，也可以通过加装同规格铝型材延长靠山，不需要改动核心的微调结构，拓展性完全适配小型木工工坊、DIY精密加工作业的日常使用需求。
