小型墓碑式工件夹持固定工装结构

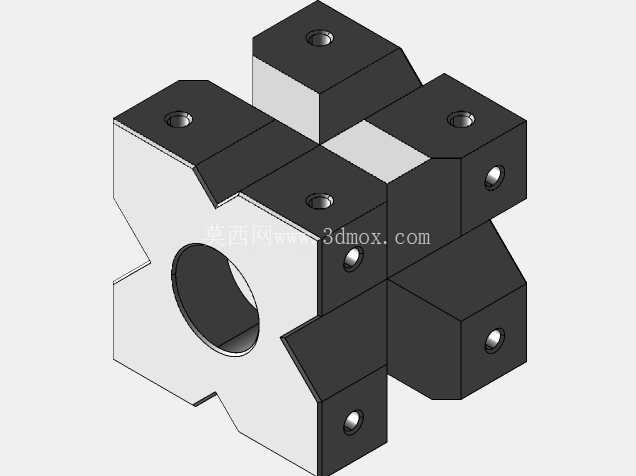

　　在多工序小尺寸工件的精密加工场景里，这类墓碑式固定装置的应用覆盖了铣削、磨削、电火花加工等多个工位，尤其适配2x2英寸规格范围内的小型方块、圆柱类坯料的快速装夹需求，解决了传统平口钳装夹小工件时找正耗时、夹持行程冗余、多面加工需重复拆装的痛点。从结构功能来看，装置采用中心对称的四向夹持布局，中心设置内六角锁紧驱动位，转动锁紧件时可同步带动四个方向的夹块沿导轨槽做向心或离心运动，实现工件的快速居中夹紧与松脱；夹块工作面集成了V型凹口结构，既可以可靠装夹方形截面工件，也能适配圆柱类棒料的定位夹持，无需更换夹头即可兼容两种常见截面的坯料，大幅减少了工装换型的辅助时间。

　　设计思路上，整体采用水平与垂直双向的基准面布局，夹块滑动面与底座基准面做了等高研磨处理，保证装夹后工件的水平、垂直方向定位精度控制在微米级，避免装夹倾斜导致的加工尺寸超差；底座上预留的多组安装孔位，可直接适配常见的机床工作台T型槽间距，也能配合EROWA、3R等通用夹具基准座做快速换装，安装边界控制在100mm见方的范围内，不会占用过多工作台有效行程，适合多工位密集排布的加工场景使用。

　　夹块的滑动副采用了嵌入式的耐磨导向结构，避免加工过程中的切屑进入滑动间隙造成卡滞，锁紧机构内置了碟簧预紧结构，即便在高速铣削的振动工况下也能保持稳定的夹持力，不会出现工件松动移位的问题；四个夹块的行程做了同步限位设计，夹紧过程中不会出现单方向过行程导致的工件偏斜，找正效率相比传统单动卡盘提升60%以上。实际生产应用中，这类固定装置常布置在小型加工中心的工作台面，用于批量加工小型精密五金零件、模具镶件、精密销类零件，一次装夹即可完成工件四个侧面以及顶面的加工工序，无需二次拆装找正，有效降低了重复装夹带来的形位公差累积；针对小尺寸工件的加工特点，夹块的夹持面做了微纹理处理，在不夹伤工件表面的前提下提升夹持摩擦力，即便是铜、铝等软质金属坯料，也不会出现夹痕或者夹持变形的问题。

　　底座的底面做了全平面磨削处理，与工作台面的贴合度达到0.005mm以内，安装时无需额外打表找正底座平面，直接通过压板或者锁紧螺丝固定即可投入使用；装置整体采用不锈钢材质制作，经过淬硬处理后耐磨性能优异，长期使用后导向面的磨损量极小，维护时只需定期清理滑动面的切屑与切削液残留，加注少量润滑脂即可保持顺畅的锁紧动作。在多品种小批量的加工场景下，这类紧凑型固定工装的优势尤为明显，它不需要复杂的液压或者气动驱动回路，纯机械结构的可靠性更高，不会出现管路泄漏、气压不足导致的夹持失效问题，操作人员只需用内六角扳手转动中心锁紧位即可完成工件的装夹与拆卸，操作门槛低，新员工经过简单培训即可熟练使用。针对不同厚度的工件，夹块的垂直方向预留了足够的支撑高度，可装夹厚度范围覆盖5mm到50mm的坯料，当加工较薄的工件时，夹块的支撑面可以完全承托工件底部，避免加工过程中工件出现颤振，提升加工表面的光洁度；V型凹口的角度设计为90度，对圆柱类工件的对中性好，装夹圆柱棒料时中心高度偏差不超过0.01mm，适合加工需要保证同轴度的小型轴类零件。
