瓦楞纸箱终结器输出用上辊机架结构

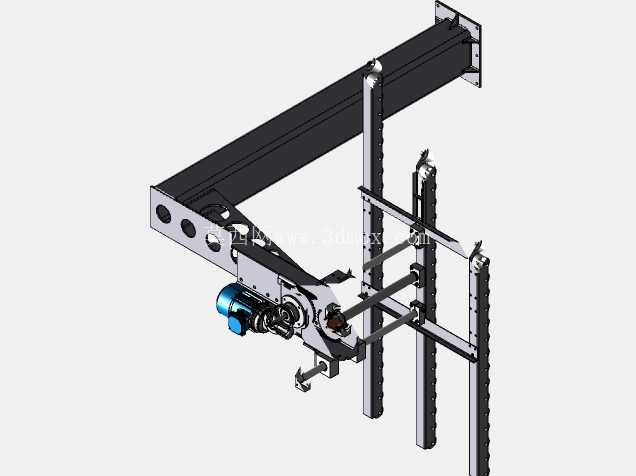

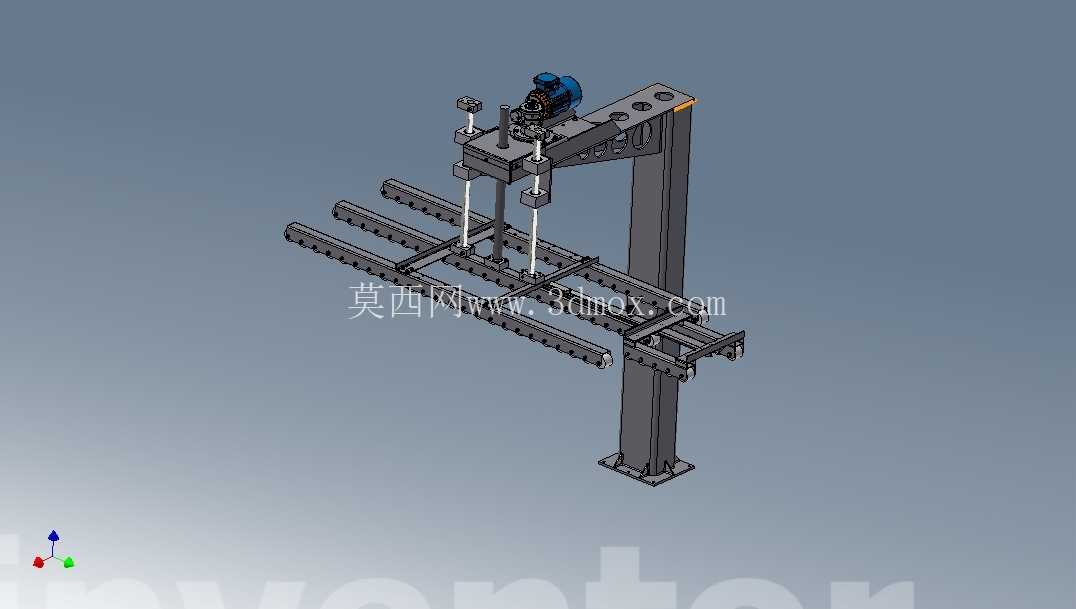

　　这套上辊机构是瓦楞纸箱生产后段终结器工位的核心输出部件，日常部署在瓦楞纸箱加工线的末端工序，承接完成折边、粘钉成型后的纸箱成品，将其平稳输送至下一码垛或转运工位，避免成型后的纸箱在输出段出现卡滞、偏移、折角变形等问题，直接影响整线的连续生产节拍。从结构布局来看，整套机构采用单立柱悬臂式安装设计，立柱底部通过方形法兰盘与车间地面或设备机台基座做螺栓固定，安装时需保证立柱的垂直公差控制在每米0.1mm以内，避免悬臂段受重力影响出现下挠，影响辊组的水平度。

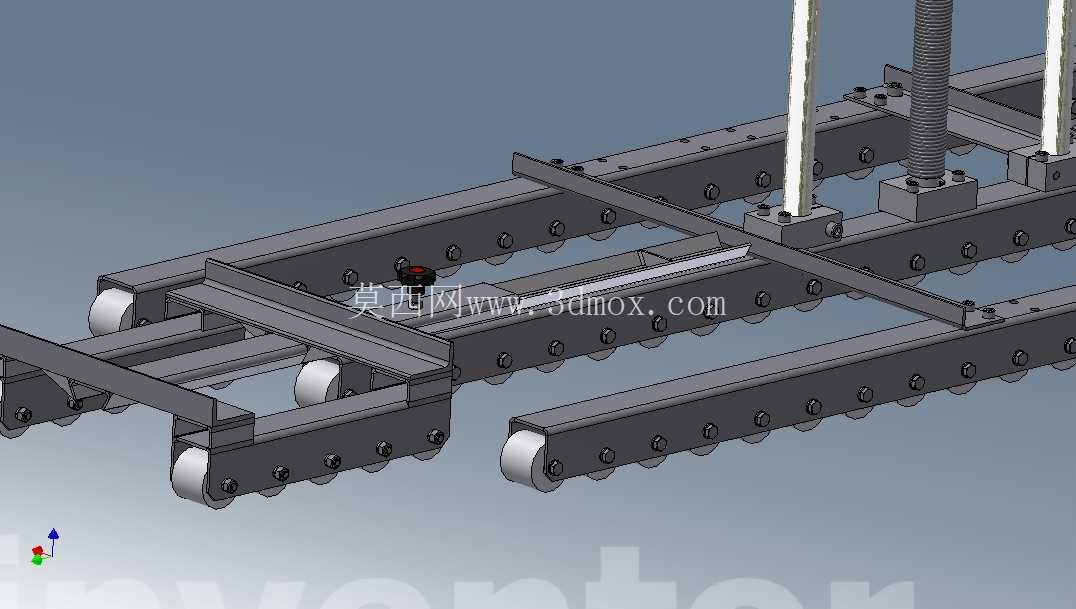

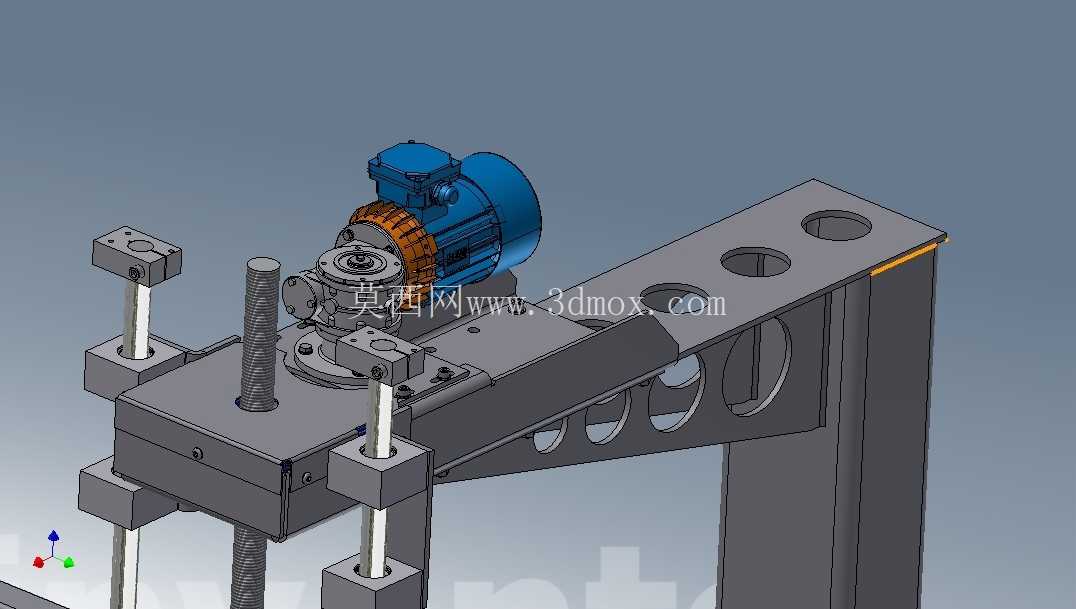

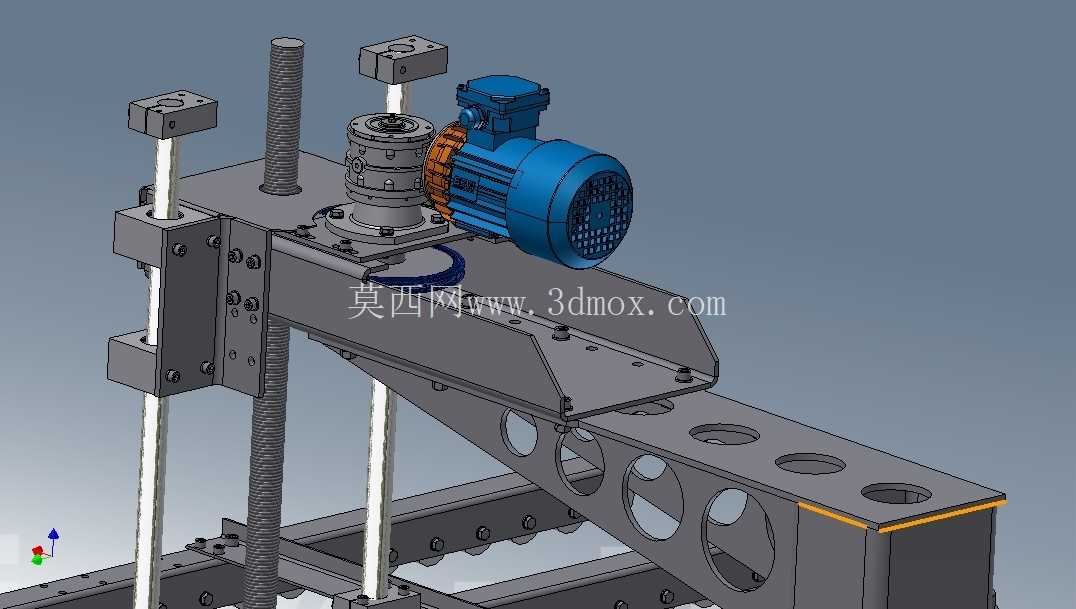

　　悬臂主梁采用箱型焊接结构，内部布置加强筋提升整体刚性，主梁上集成了驱动单元、升降调节组件与多组平行输送辊道，驱动电机安装在悬臂的上端靠近立柱的位置，通过同步带传动将动力传递至各输送辊，传动路径短，动力损耗小，同时便于后期维护时更换传动件。辊道部分采用多根平行布置的细长辊轴，辊轴表面做镀锌防锈处理，相邻辊轴的间距根据常规瓦楞纸箱的最小幅宽做适配设计，保证小尺寸纸箱通过时不会出现卡入辊缝的情况，辊轴两端通过带座轴承固定在两侧的安装梁上，安装梁与悬臂主体之间设置了可调式连接结构，可根据实际生产的纸箱厚度、输送高度需求，微调辊道的整体水平高度与倾斜角度，适配不同规格产品的输出需求。

　　设计阶段重点考虑了瓦楞纸箱输送过程中的受力特性，瓦楞纸箱本身重量较轻，但成型后边缘存在一定的刚性，若输送过程中辊面线速度不一致，很容易造成纸箱表面刮花或边角磕碰，因此在传动设计上保证所有工作辊的线速度差控制在0.5%以内，同时在辊道的进料端设置了导向倒角，引导纸箱平稳进入辊道区间。安装边界方面，整套机构的横向悬臂长度覆盖常规瓦楞纸箱的最大输出幅宽，立柱的高度可根据整线的输出高度做定制化调整，地面安装时需预留足够的检修空间，尤其是驱动电机与传动组件的侧方，需预留不小于600mm的操作空间，方便日常的润滑、张紧调节与易损件更换。

　　在实际生产场景中，该上辊机构需要与下方的下输送辊组配合使用，上下辊之间的间隙可通过升降调节组件快速调整，适配3层、5层、7层不同厚度的瓦楞纸箱输送，间隙调整时通过两侧的同步升降结构保证两端间隙一致，避免出现纸箱走偏的问题。结构上还做了安全防护设计，驱动电机的传动部位设置了可拆卸的防护罩，避免生产过程中杂物卷入传动机构，同时所有的外露螺栓端部都做了倒角处理，防止刮蹭输送过程中的纸箱表面。从建模细节来看，所有的安装孔位、配合公差都按照实际加工要求做了还原，包括法兰盘的螺栓孔分布、轴承座的安装定位面、辊轴的配合轴径尺寸，都可以直接作为结构设计的参考依据，方便设计人员根据自身产线的参数做适配调整，减少重复建模的工作量。在工况适配性上，整套机构的运行速度可匹配瓦楞纸箱生产线120m/min的最高输送速度，运行过程中辊道的跳动量控制在0.2mm以内，保证纸箱输送过程平稳，不会出现跳料、移位的情况，对于表面印刷质量要求较高的瓦楞纸箱，也可通过调整辊面的包胶材质，进一步降低输送过程中对印刷面的磨损。
