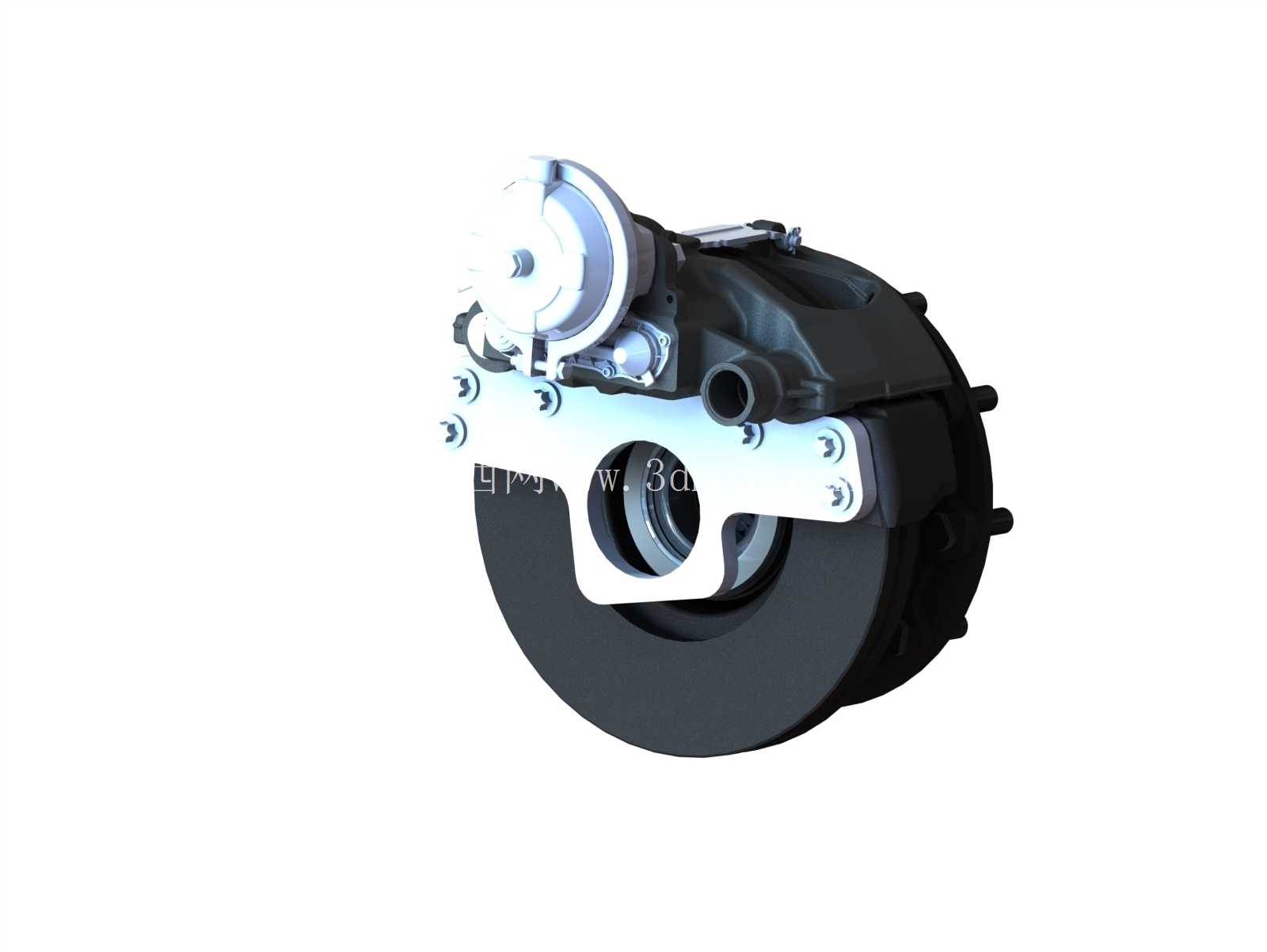

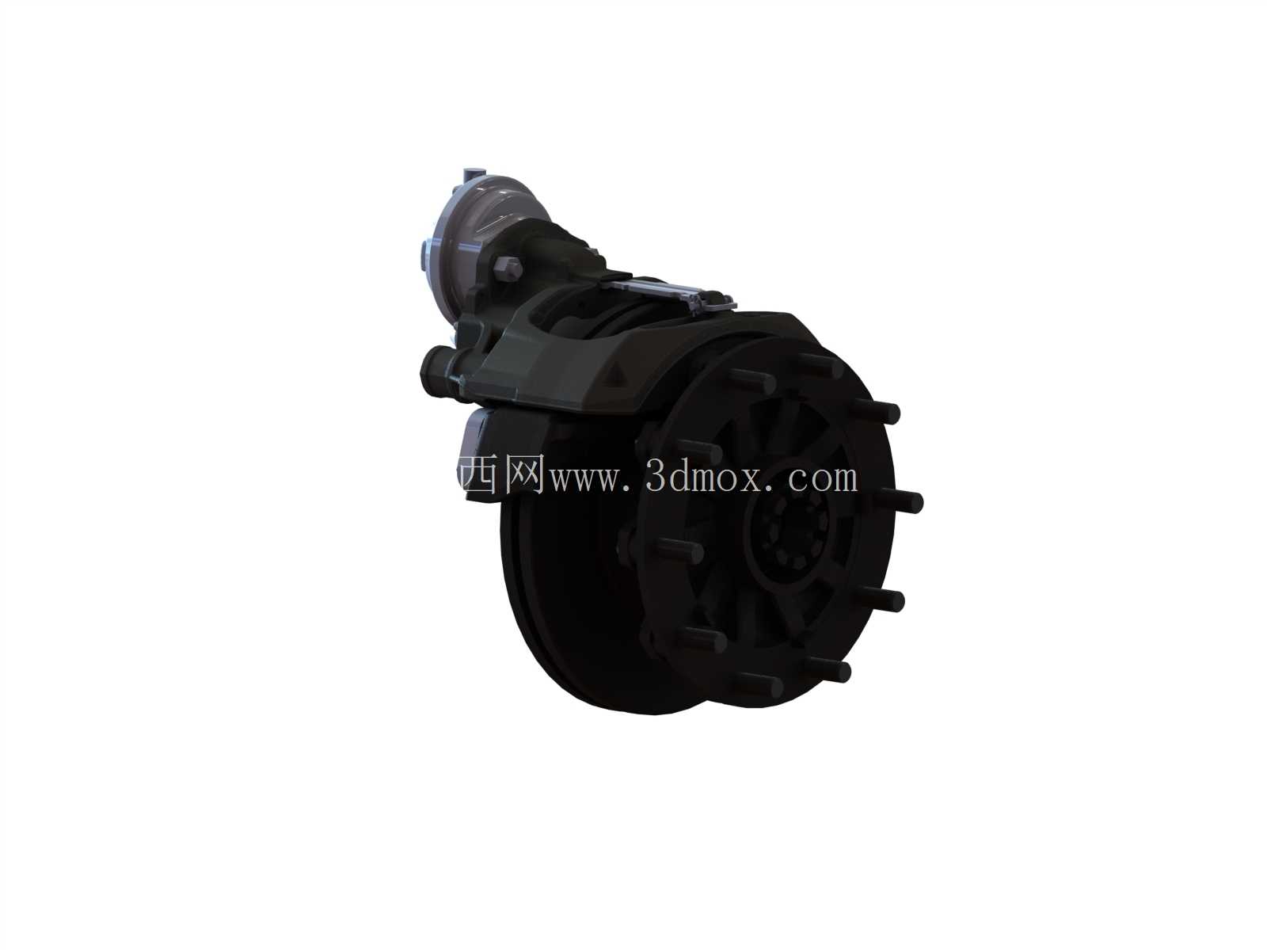

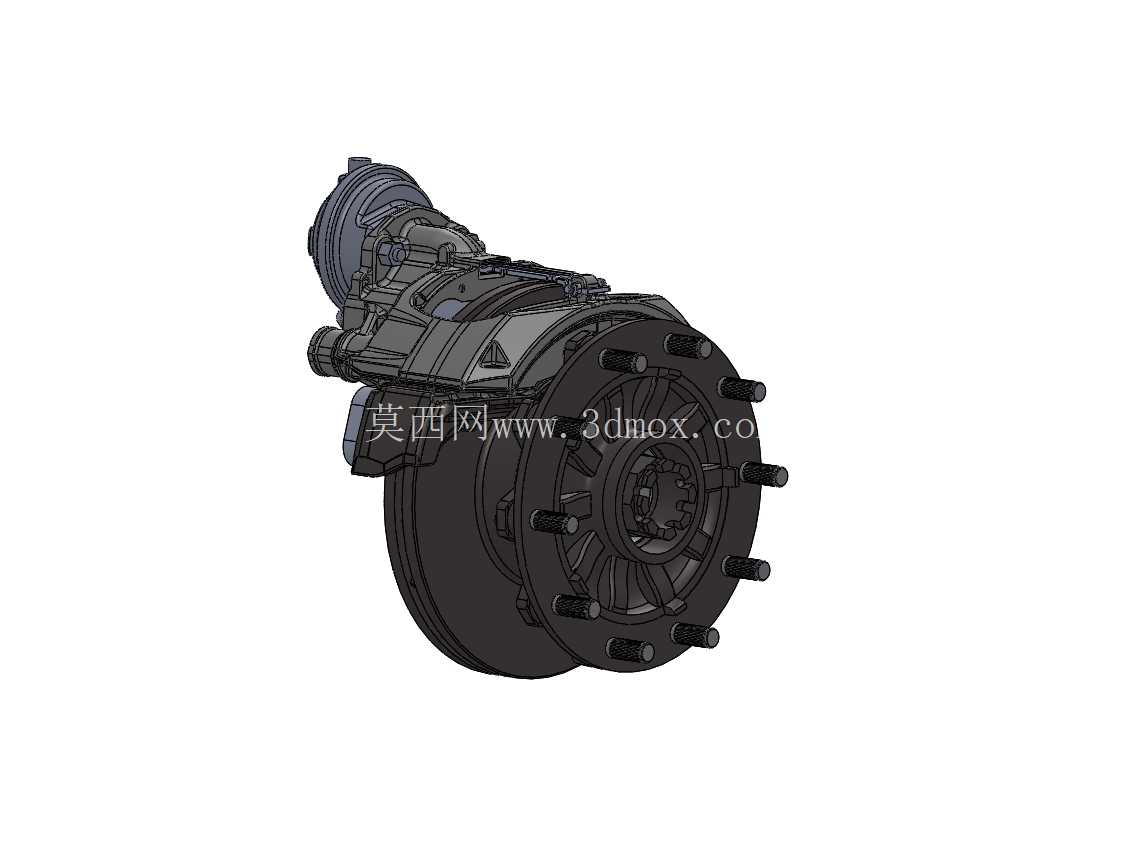

22.5英寸克诺尔盘式制动卡钳结构设计

商用车领域的气压盘式制动系统里，22.5英寸规格的卡钳是适配重型载货车辆、大型公路客车轮端的核心执行部件，这类卡钳的安装边界直接匹配行业通用的22.5英寸轮辋安装空间，轮端连接法兰的孔位、螺栓分布圆直径都严格遵循商用车轮端的通用安装规范，不需要对桥体端的安装面做额外改造就能完成适配，替换维修的通用性极强。

从实际使用场景来看，这类大尺寸盘式卡钳主要应对重型车辆满载状态下的频繁制动需求，尤其是长下坡路段的持续制动、城区运营车辆的频繁启停制动工况，相比传统鼓式制动器，盘式结构的散热效率更高，连续制动下的热衰退幅度更小，能在长时间高负荷制动工况下保持稳定的制动力输出，避免制动效能骤降带来的行驶风险。卡钳的钳体采用浮动式结构设计，制动过程中钳体可以沿着导向销做轴向滑动，保证两侧摩擦片都能均匀贴合制动盘表面，不会出现单侧偏磨的问题，既提升了摩擦片的使用寿命，也能避免制动盘局部受力过大出现翘曲变形的问题。

设计层面上，这款卡钳集成了间隙自动调整机构，每次制动动作完成后，机构会自动补偿摩擦片磨损带来的间隙增量，让制动踏板的行程始终保持在合理区间，不需要人工频繁调整制动间隙，大幅降低了车辆维保的工作量。卡钳的气室安装接口采用标准化的气压制动连接尺寸，能够直接匹配商用车通用的制动气室，不需要额外设计转接结构，气室推杆的作用行程经过精准核算，既保证足够的制动推力输出，也不会因为行程过大导致摩擦片过度贴合制动盘出现拖磨问题。

从结构细节来看，卡钳的摩擦片安装槽采用快拆式结构设计，维保更换摩擦片的时候不需要完全拆解卡钳总成，只需要拆下限位销就能抽出摩擦片完成更换，在商用车维保场景下能大幅缩短维修停场时间。导向销部位采用了多层防尘密封圈结构，能够阻挡路面的泥沙、积水进入滑动副，避免导向销锈蚀卡滞导致的制动拖滞、偏磨问题，适配各种复杂路况下的使用需求。卡钳本体的加强筋布局经过受力优化，在保证整体结构强度满足最大制动推力要求的前提下，尽可能降低了总成的自重，减少轮端的簧下质量，提升车辆行驶的平顺性。

安装边界方面，这款卡钳的制动盘配合直径严格匹配22.5英寸轮辋对应的制动盘尺寸，卡钳本体与轮辋内壁的安全间隙经过校核，在车辆满载、轮辋出现一定量形变的情况下也不会发生运动干涉，卡钳的进气管路接口位置预留了足够的安装操作空间，方便车间装配的时候完成气管接头的紧固操作，不会因为空间局促导致装配扭矩不达标出现管路漏气的问题。卡钳的放气螺钉位置设置在腔体的最高点位，维保过程中排放制动管路空气的时候操作顺畅，不会出现气阻残留导致的制动发软问题。

在功能特性上，这款卡钳的制动力输出曲线经过匹配调校，制动初始阶段的推力增长平缓，不会出现制动过猛导致的车辆点头、货物滑移问题，随着制动气压升高，制动力线性增长，方便驾驶员精准控制制动强度，不管是低速跟车还是高速紧急制动都能获得可控的制动反馈。钳体的材料选用高强度球墨铸铁铸造，经过时效处理消除内应力，长期承受交变制动力载荷的情况下不会出现形变、开裂问题，摩擦片的背板采用高强度钢板冲压成型，摩擦材料选用耐高温的无石棉配方，在300摄氏度以上的高温工况下依然能保持足够的摩擦系数，满足连续制动的使用要求。
