经典C型夹工业夹持工装结构设计

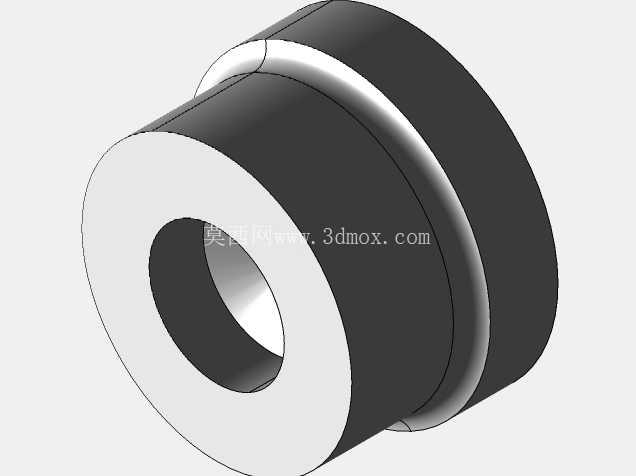

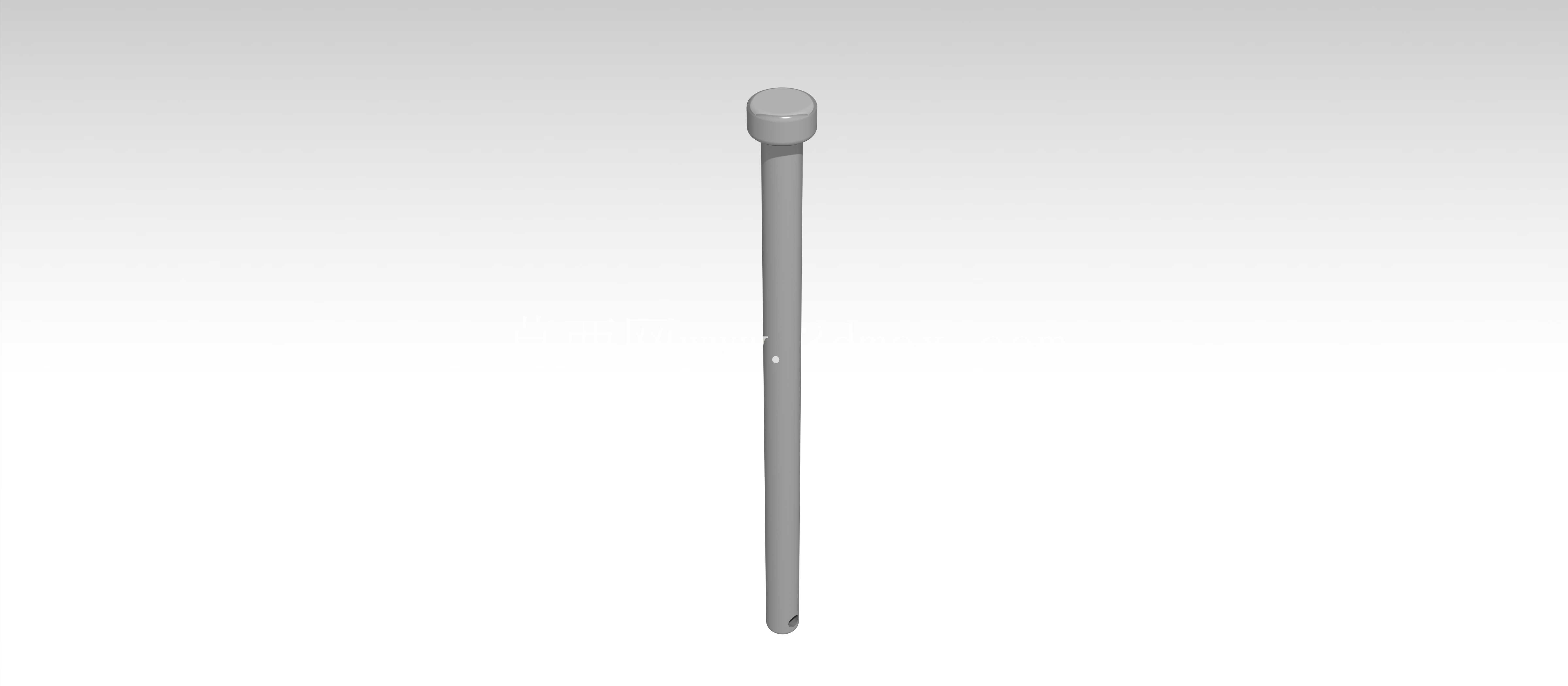

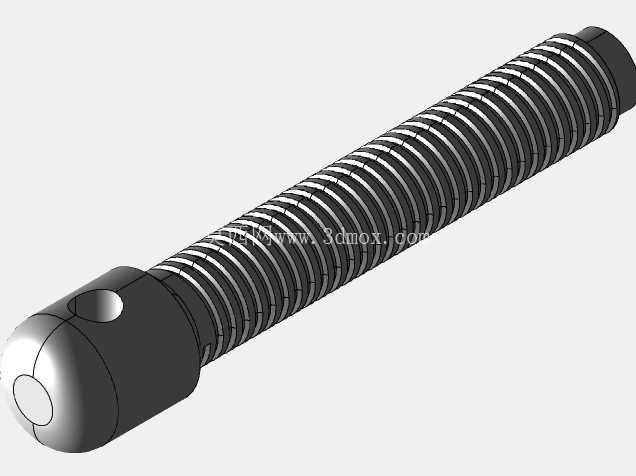

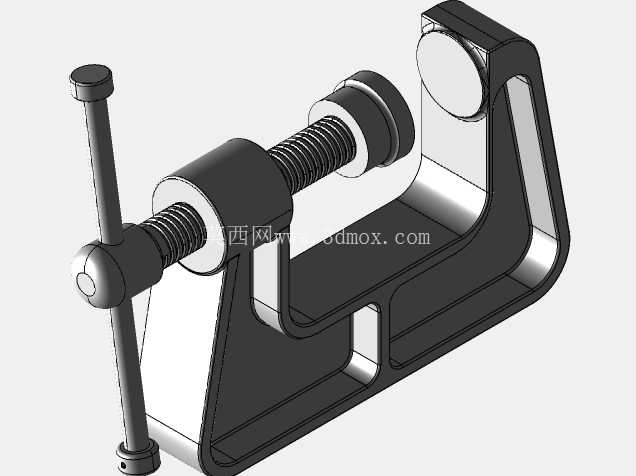

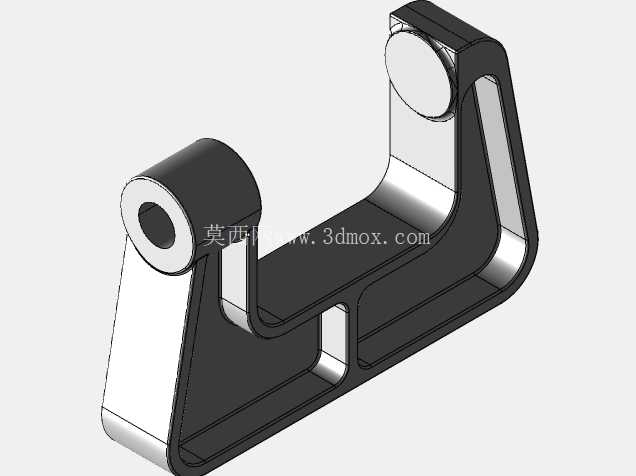

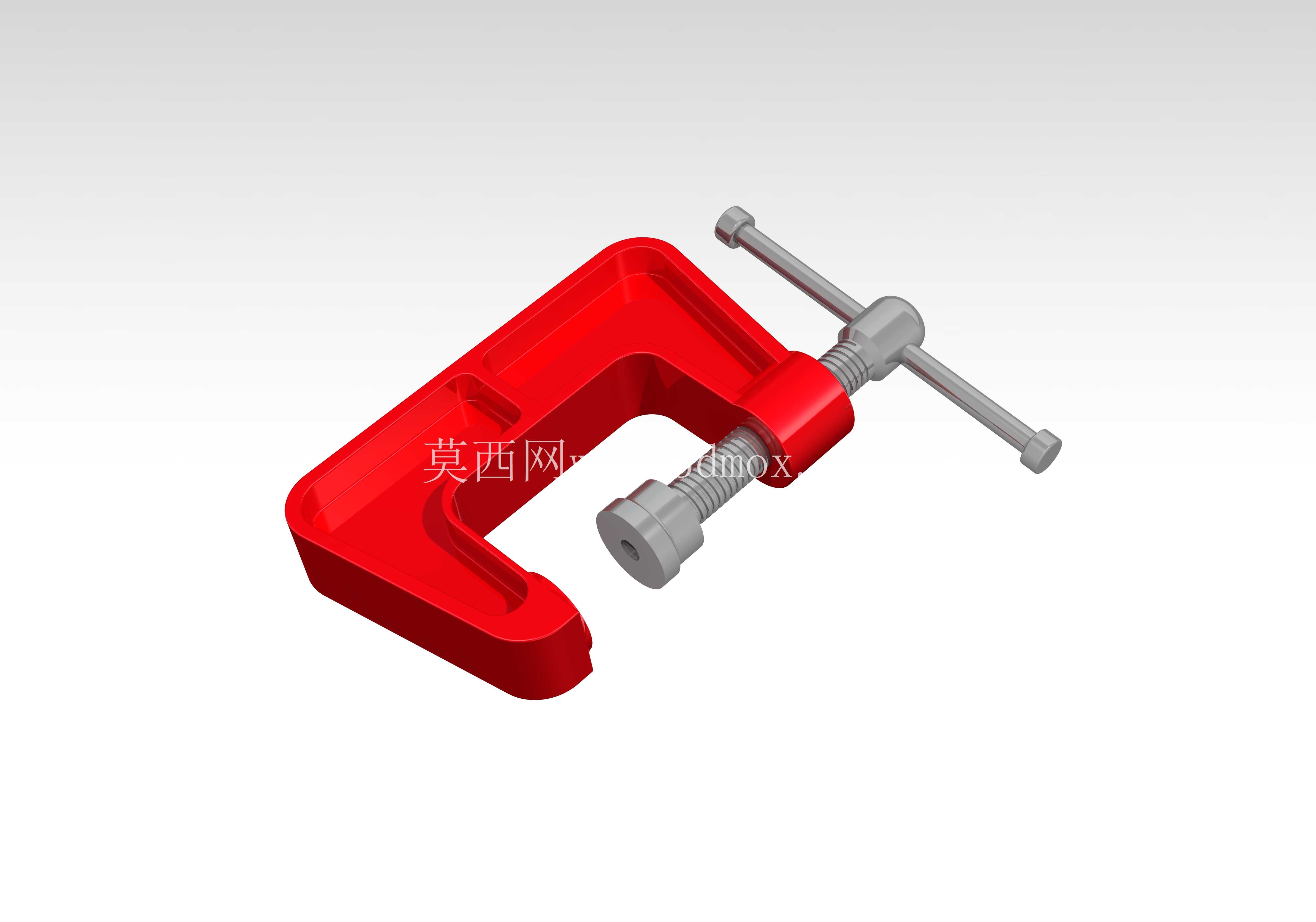

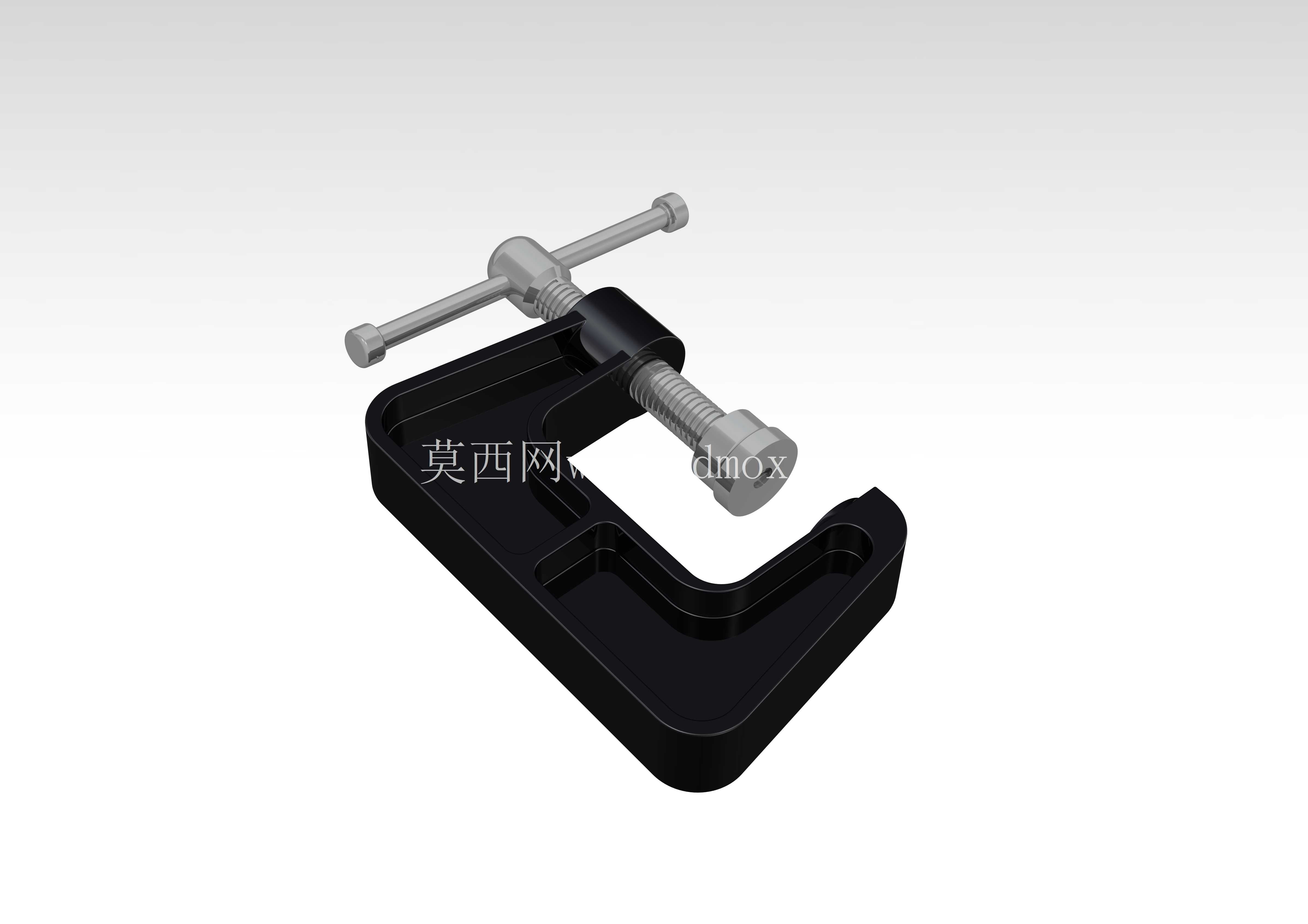

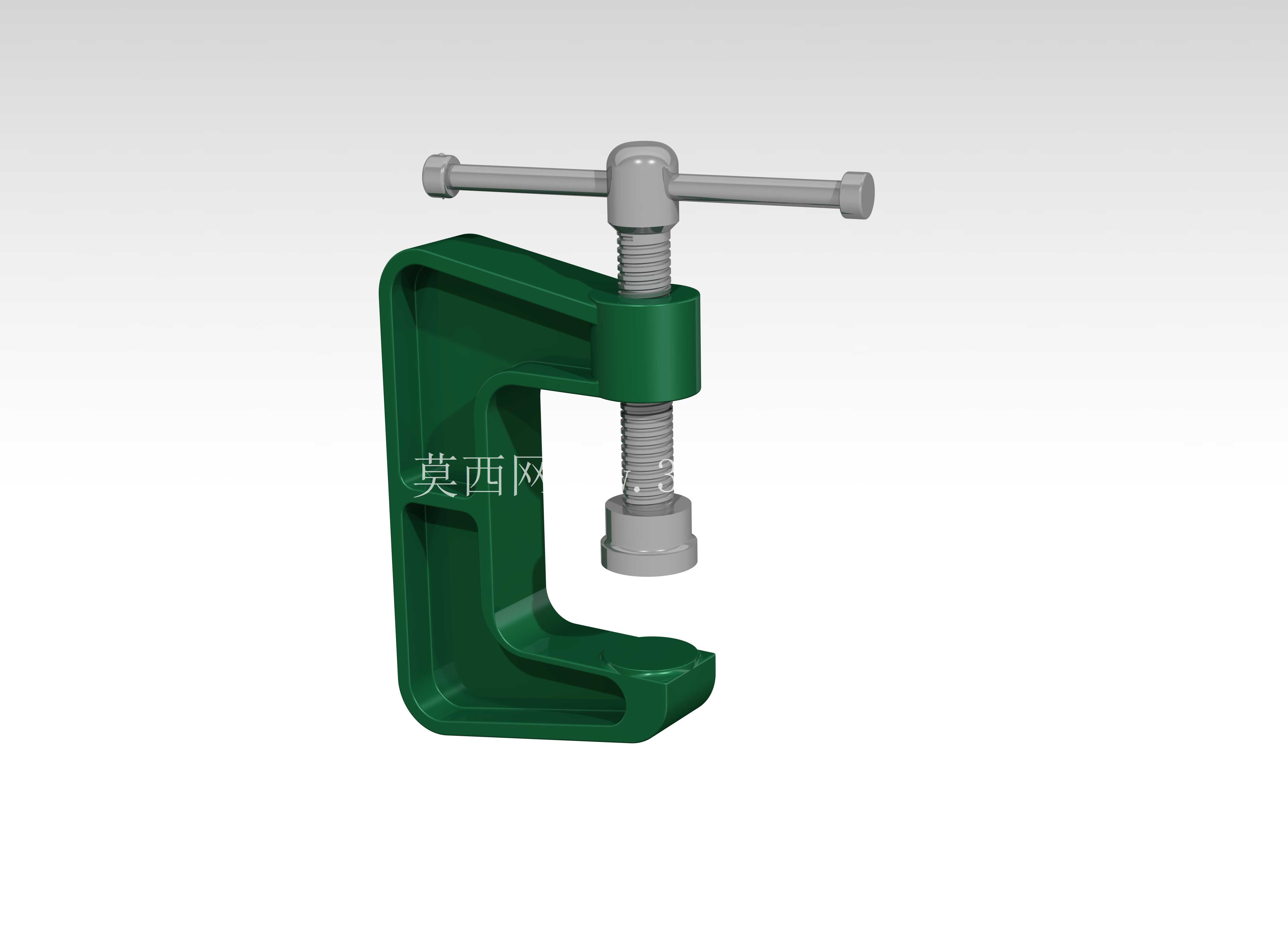

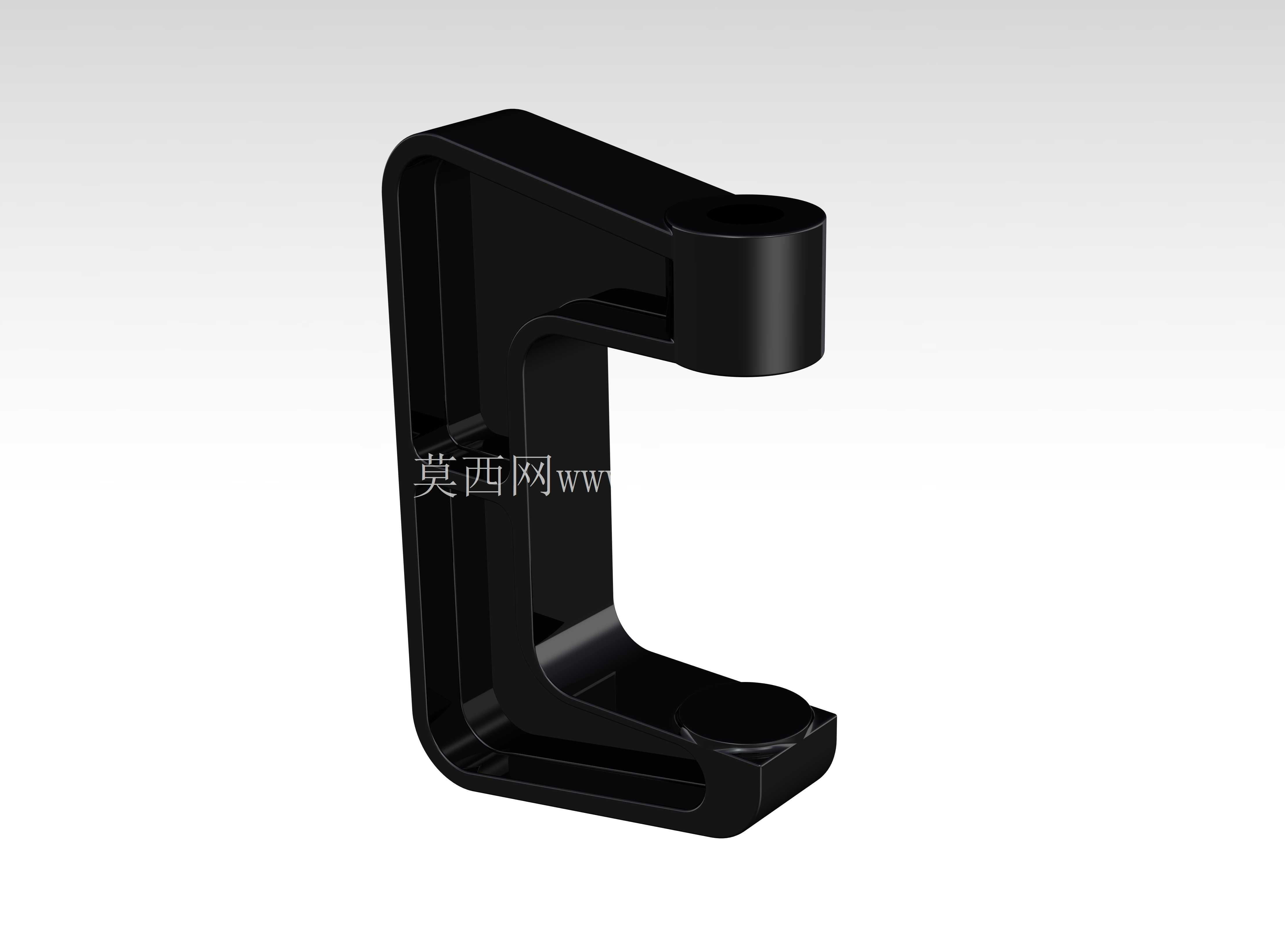

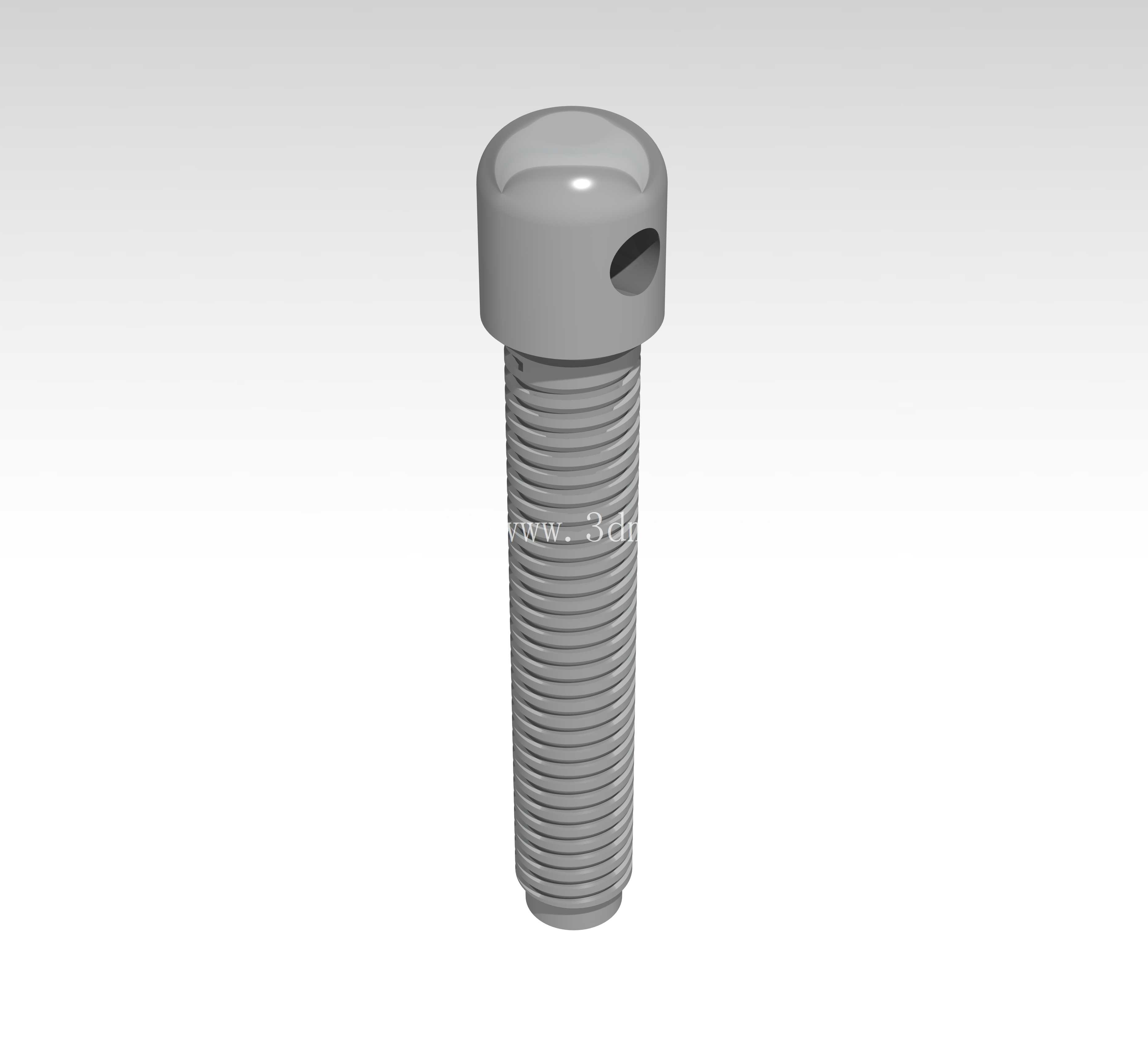

　　C型框架作为整个夹具的受力主体，采用了等强度变截面设计，在开口根部应力集中的区域做了圆弧过渡加厚处理，既避免了夹持大负载工件时框架出现塑性变形，又不会因为整体壁厚过大增加不必要的重量，方便操作人员在不同工位之间转移使用。框架的开口深度与开口高度经过多场景适配，既可以满足台钻、小型台虎钳配套作业时的薄板材叠层夹持，也能适配小型模具修配时的分型面压紧，甚至在现场临时管路对接、钣金件定位焊时，也能提供足够的夹持行程。传动螺杆采用梯形螺纹传动，相比普通三角螺纹拥有更好的自锁性能，当操作人员拧紧手柄达到预设夹持力后，即使加工过程中存在持续的振动冲击，螺杆也不会出现松退导致夹持失效的问题。在机械加工、小型工件装配、模具修配等日常生产场景中，C型夹是一线操作工人与结构工程师接触频率极高的通用夹持工装，这款经典结构的C型夹，完全围绕现场实际夹持需求完成结构设计，没有冗余的装饰性结构，每一处几何特征都服务于夹持稳定性与操作便捷性的核心目标。从结构组成来看，整套夹具体包含C型框架主体、传动螺杆、T型操作手柄、压头定位杆、底部支撑座以及配套的销钉套环，所有部件的配合公差都经过实际工况验证，不会出现夹持过程中螺杆卡顿、压头偏摆的问题。

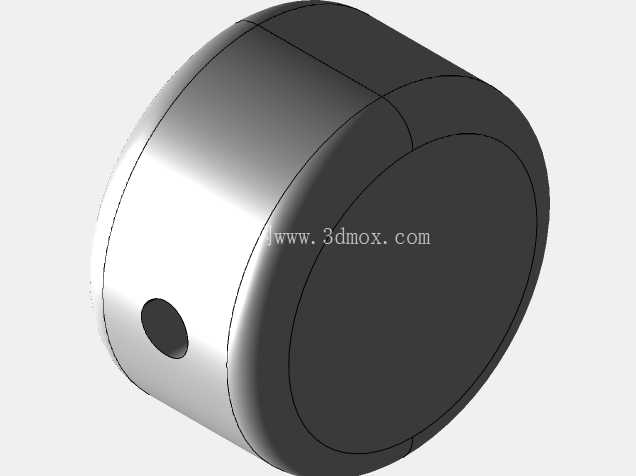

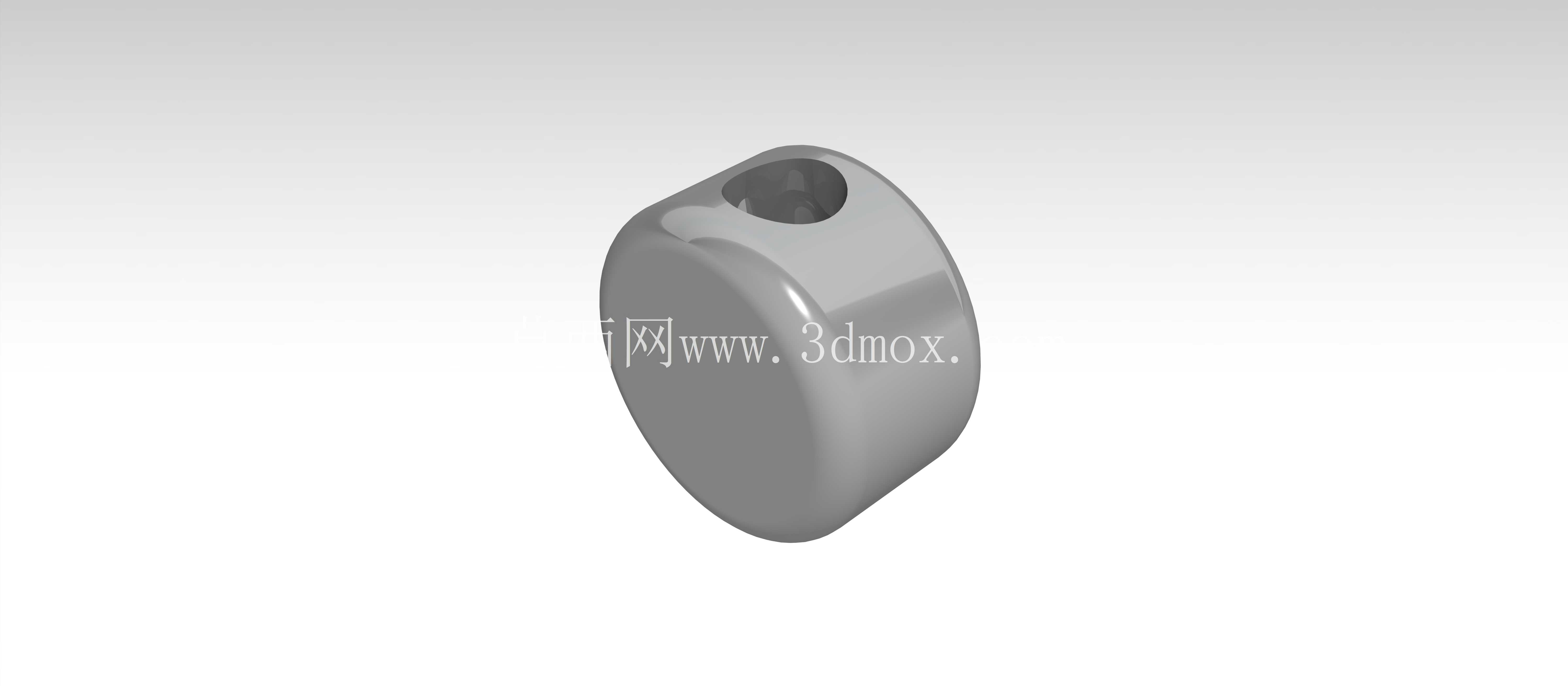

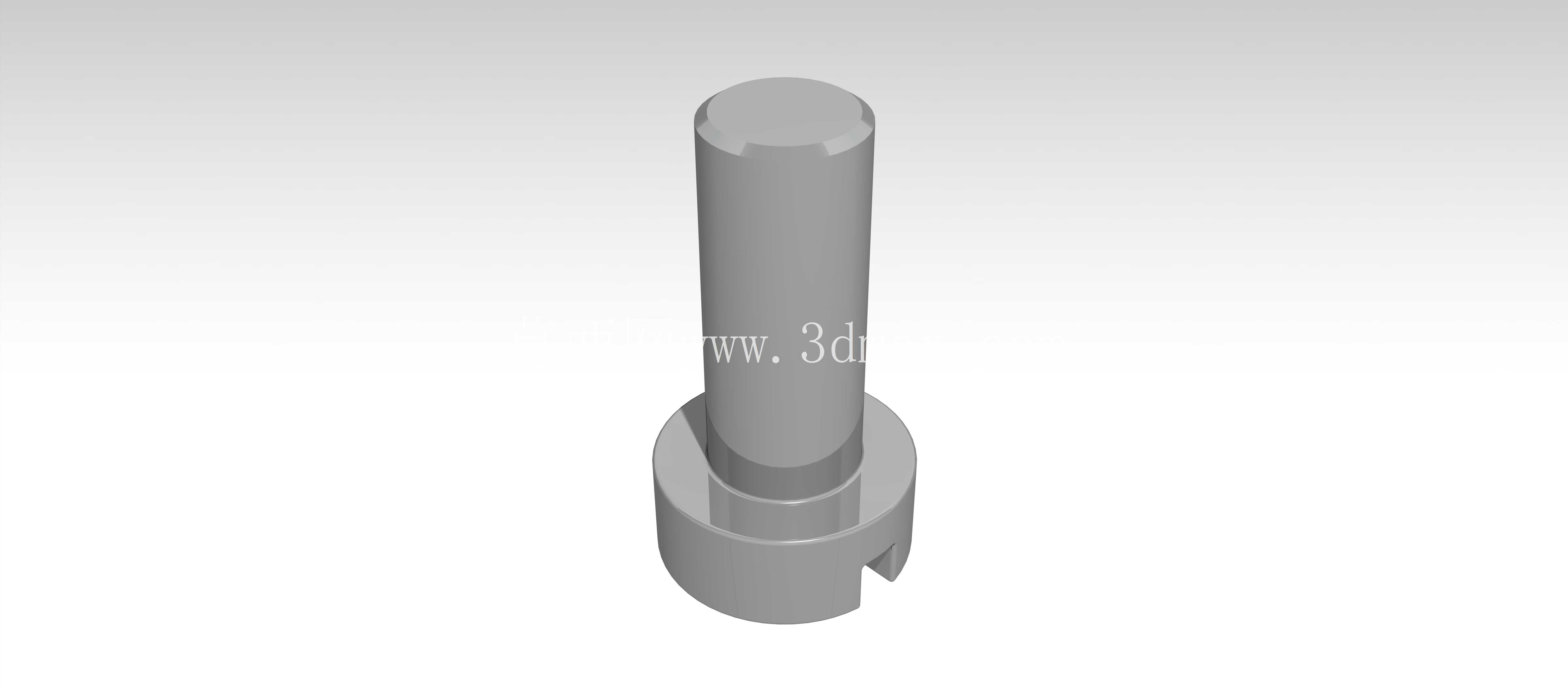

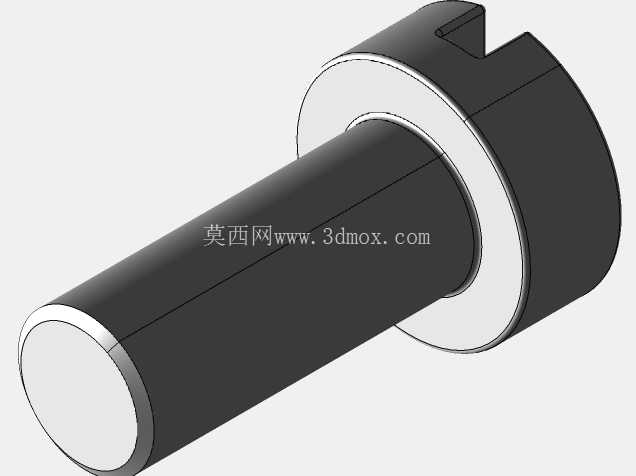

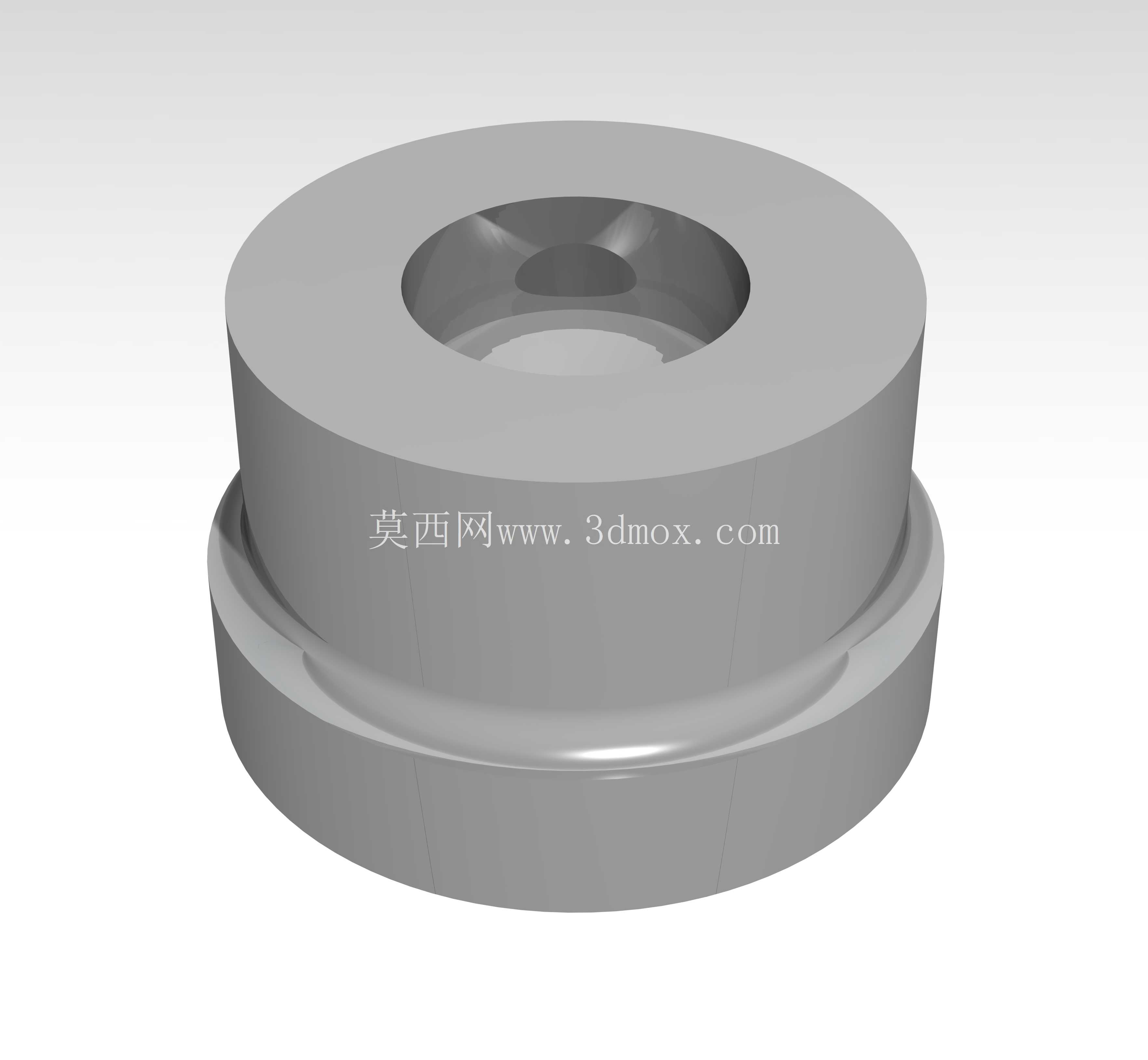

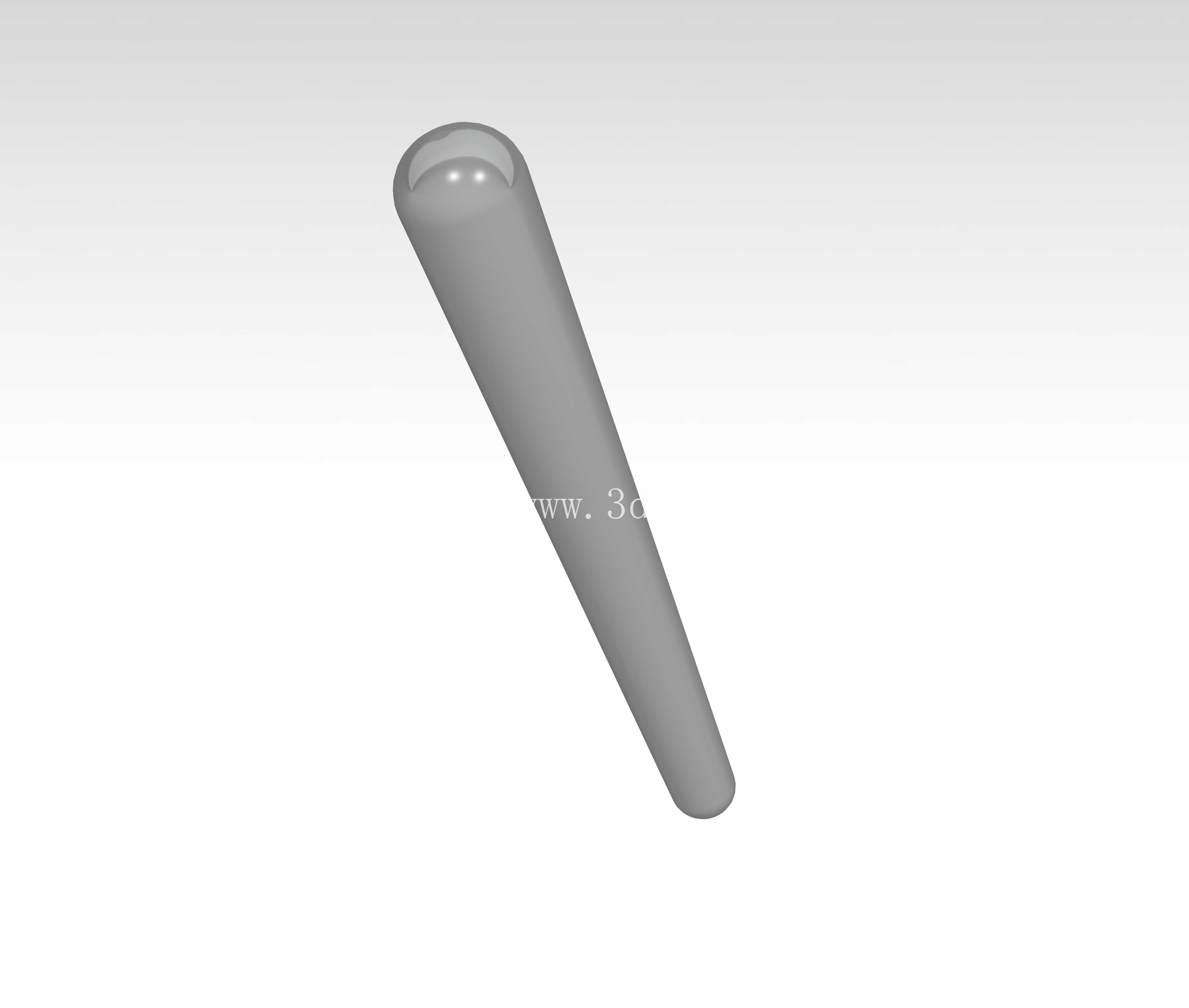

　　螺杆端部的压头采用活动定位杆结构，压头与螺杆之间预留了微小的转动间隙，在夹紧过程中压头可以自适应工件表面的倾斜角度，保证压合面与工件表面完全贴合，不会因为局部点接触压伤工件表面，也避免了夹持力偏载导致框架受力不均。T型操作手柄的长度经过人机工程优化，不需要借助加力杆，操作人员单手施加正常握力就能达到日常加工所需的夹持力，手柄两端做了滚花防滑处理，手上沾有切削液或者油污时也不会出现打滑脱手的情况。底部支撑座的平面经过铣削加工，平面度控制在合理范围内，当夹具放置在工作台面使用时，不会因为底座不平出现夹持晃动，配套的销钉套环可以在需要固定工位使用时，穿过底座的安装孔将整个夹具锁定在工作台T型槽或者专用工装板上，拓展了夹具的使用场景。

　　在实际钻孔、镗孔等机加工场景中，这款C型夹可以替代部分专用工装完成小型工件的快速装夹，不需要针对每一种小批量工件设计专用夹具，大幅缩短生产准备周期；在装配场景中，可以用来临时固定两个待粘接、待铆接的零部件，保证配合位置在固化或者铆接过程中不会发生偏移；在维修场景中，甚至可以作为小型压装工具，完成轴承、销钉的小力压装作业。整个夹具的外形轮廓没有尖锐的棱角，所有外露边都做了倒角处理，避免操作人员转移、使用过程中被划伤，螺杆的伸出长度做了限位设计，最大张开位置时螺杆不会从框架的螺纹孔中脱出，防止日常使用时零件散落丢失。

　　从安装边界来看，夹具闭合状态下的整体外轮廓尺寸适配大多数工具柜的抽屉分格，不需要占用过大的存储位置，张开到最大行程时，框架的受力变形量控制在弹性变形范围内，卸载后可以完全恢复初始精度，长期重复使用也不会出现开口张角变大、夹持精度下降的问题。在三维建模过程中，所有配合面都按照实际加工公差预留了合理的间隙，螺杆与螺纹孔的配合、压头与定位杆的配合、销钉与套环的配合都符合通用机械加工的精度要求，不需要二次修整就能直接按照图纸加工出可用的成品，模型中还原了所有的工艺特征，包括框架的锻造拔模斜度、螺杆端部的退刀槽、压头表面的防滑纹路，完全匹配实际量产产品的结构细节，不存在理想化的无工艺特征结构，能够直接用于工装设计参考、教学演示以及二次改型设计的基础模型使用。
