经典C型夹钳工装夹具结构设计

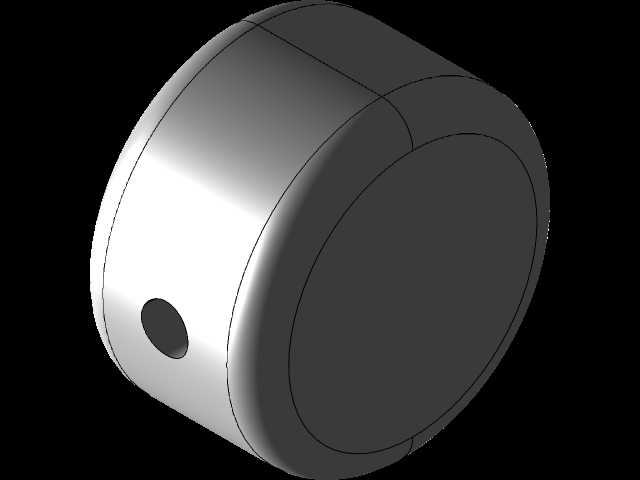

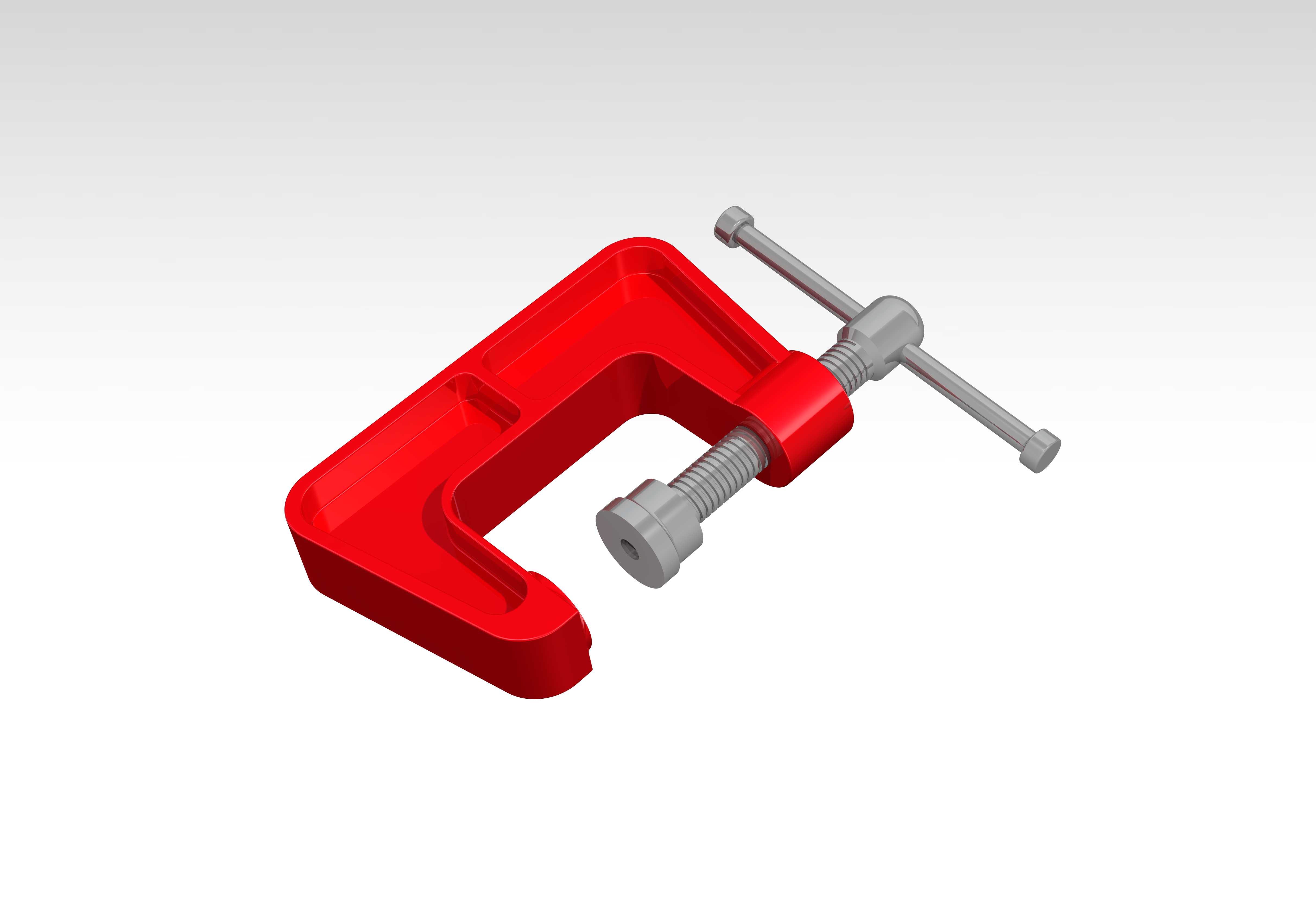

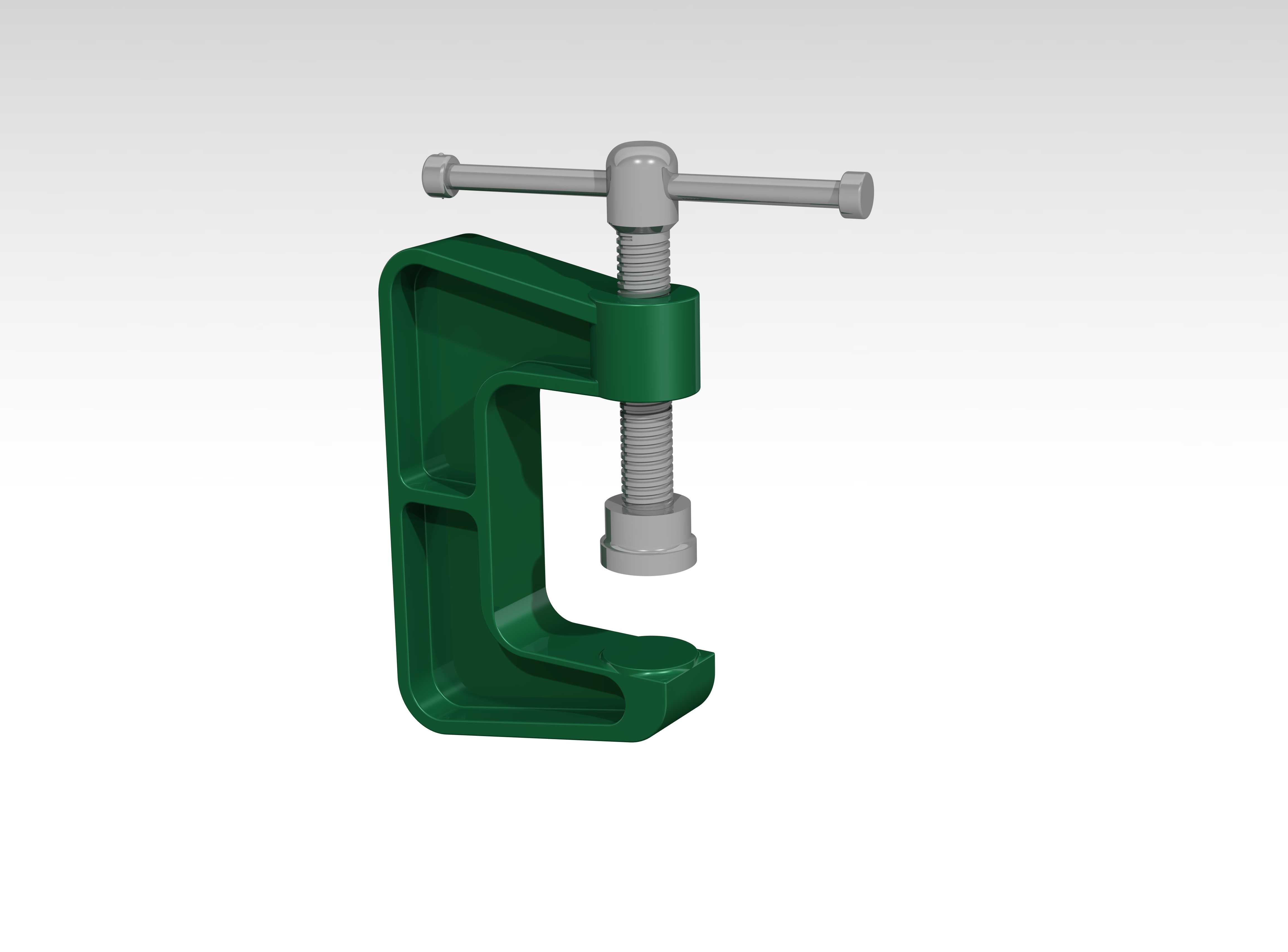

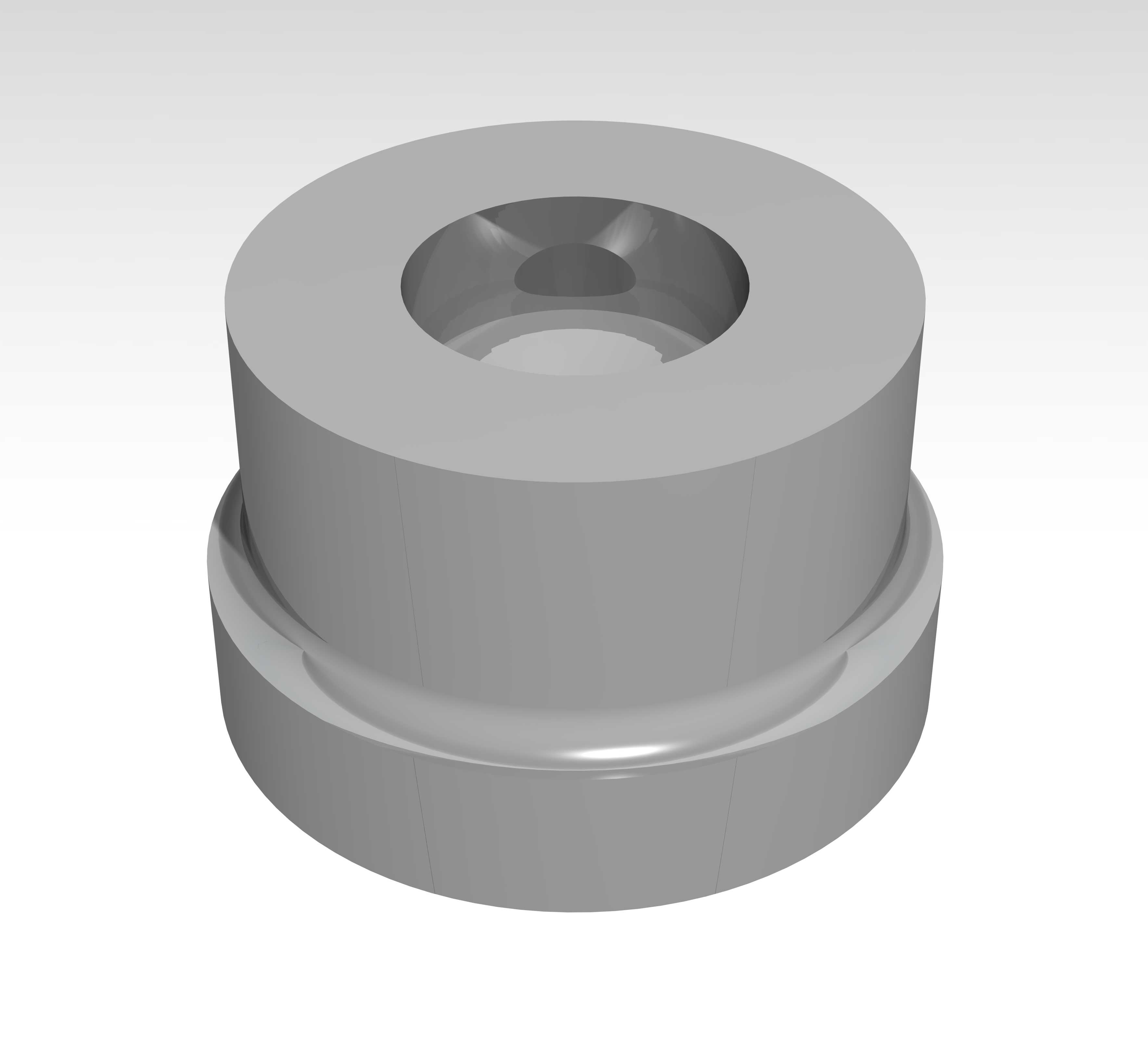

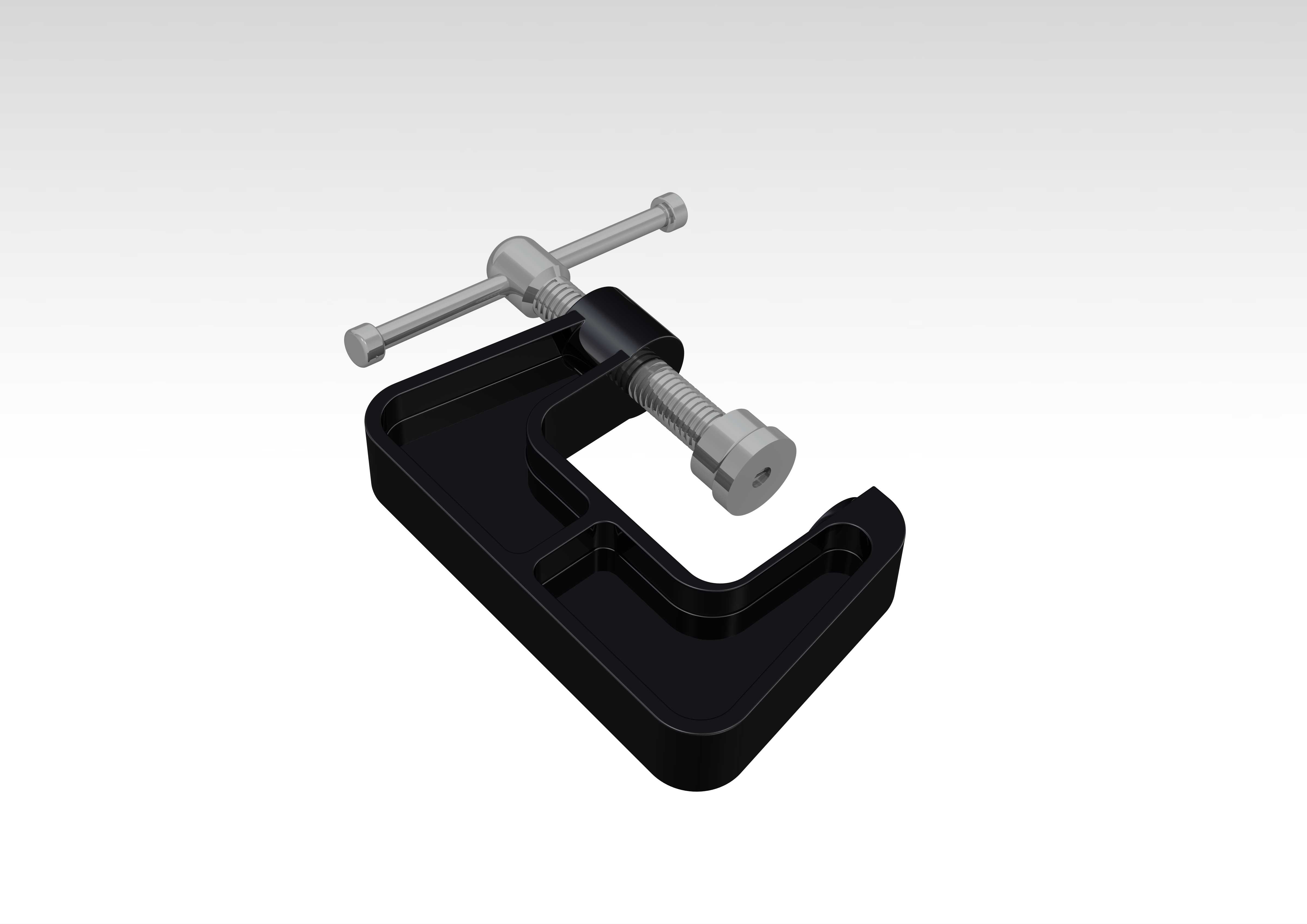

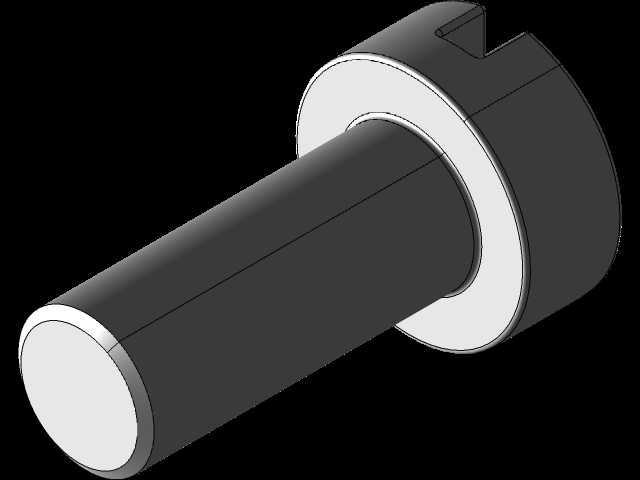

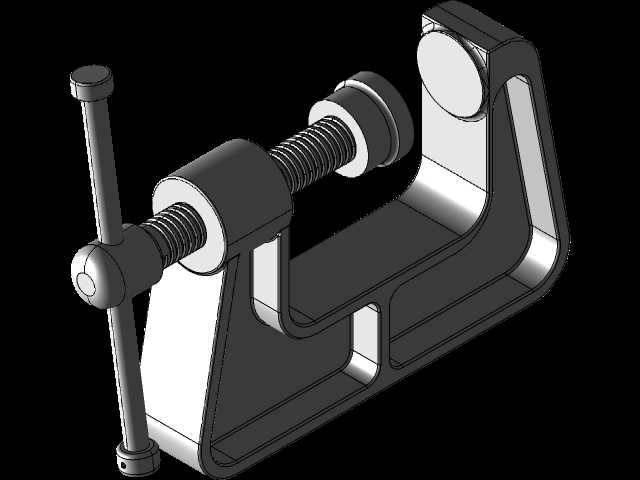

　　这套C型夹钳的结构方案，围绕车间里最常见的临时装夹需求展开，整体采用一体式C形框架搭配T型旋拧螺杆、活动压头的经典布局，框架开口朝向一侧，螺杆沿框架上臂的螺纹孔垂直进给，下端压头正对框架下支撑面，转动顶部横杆即可带动螺杆升降，把工件牢牢压在钳口之间。

　　从实际加工场景来看，这类夹钳的使用频次远高于很多专用工装：钳工台钻孔作业时，工件直接放在钻床工作台面上，徒手扶持既不安全也无法保证孔位不跑偏，把C形开口跨在工件边缘，旋紧螺杆让压头顶住工件上表面，下支撑面贴紧工作台，钻削过程中工件不会随钻头扭转移位；锉削、手工修配毛刺的工位，小型钣金件、铝块、塑料样件没有合适的台钳卡位时，C夹可以直接把工件锁在工作台边沿，锉刀往复施力时工件纹丝不动；焊接工位拼搭两个小型钢件，点焊前需要保持对接面贴合，用夹钳在接缝两侧压紧，能避免焊接热变形导致接缝张开；装配车间里线束固定座、小型壳体粘接固化阶段，也常用这类夹钳提供持续的恒定压力，等待胶层定型。

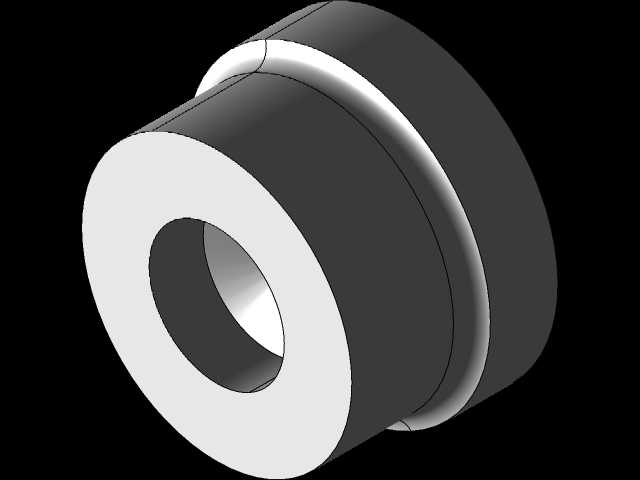

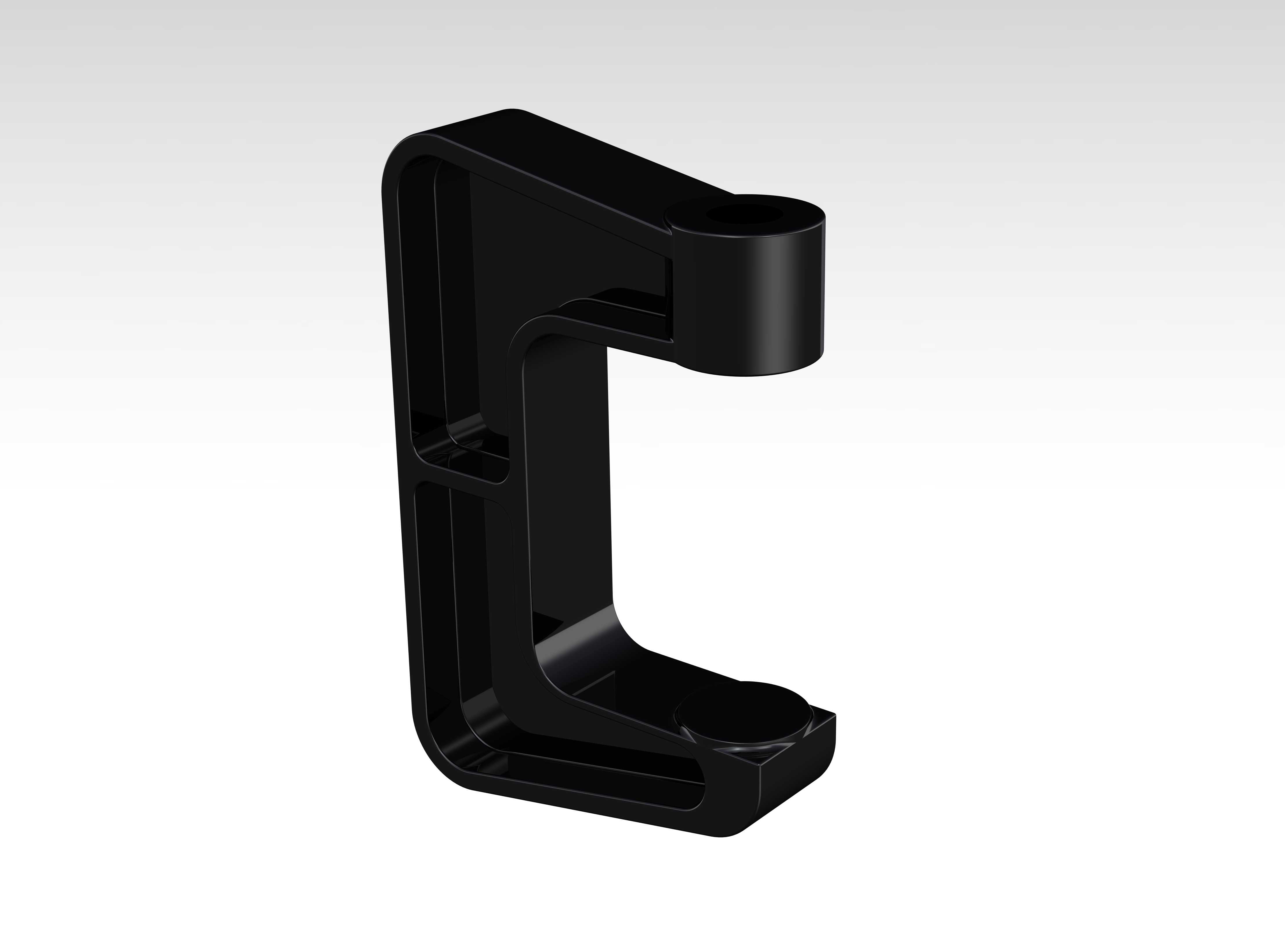

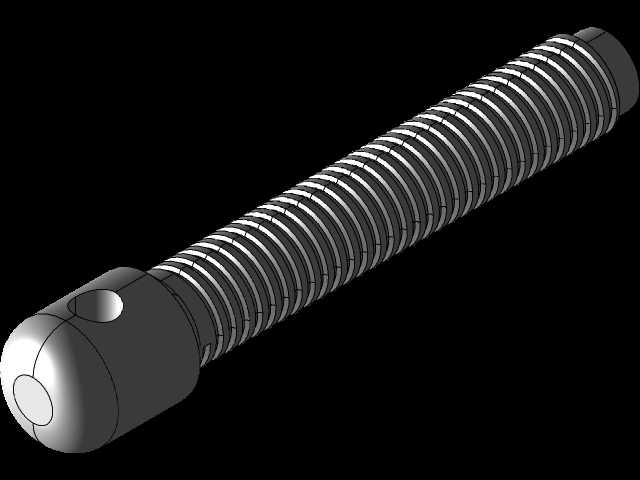

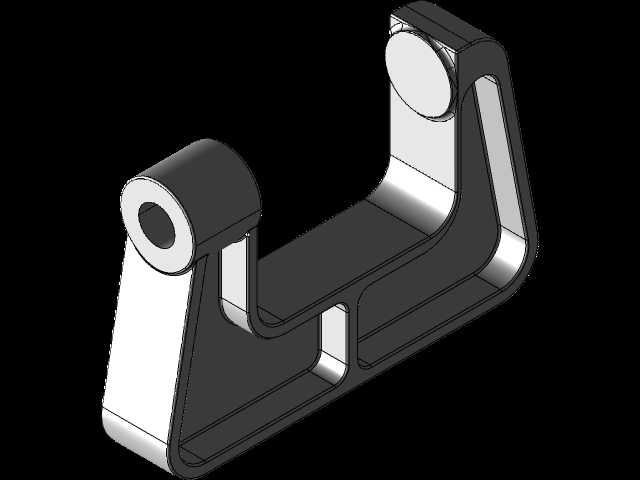

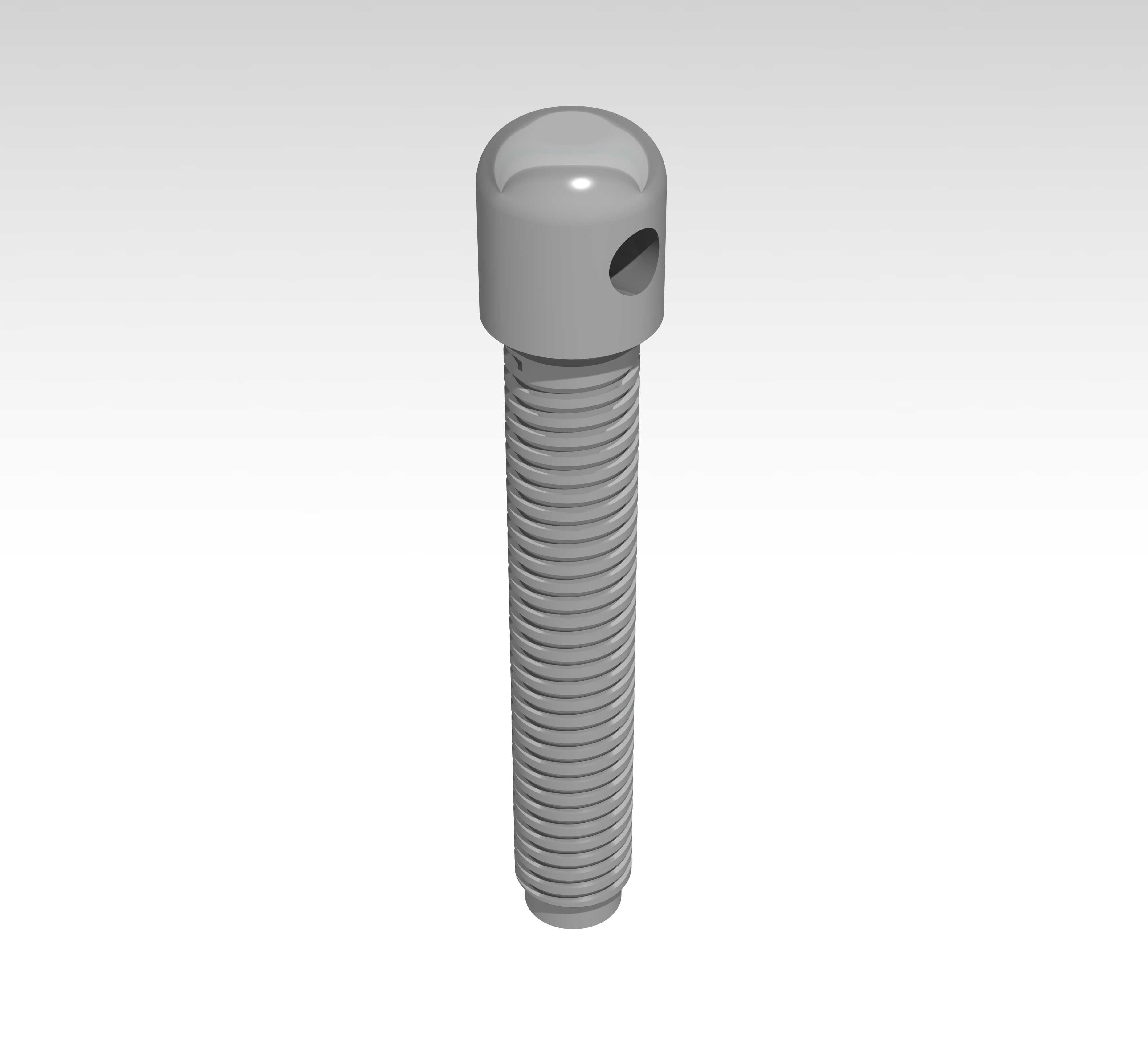

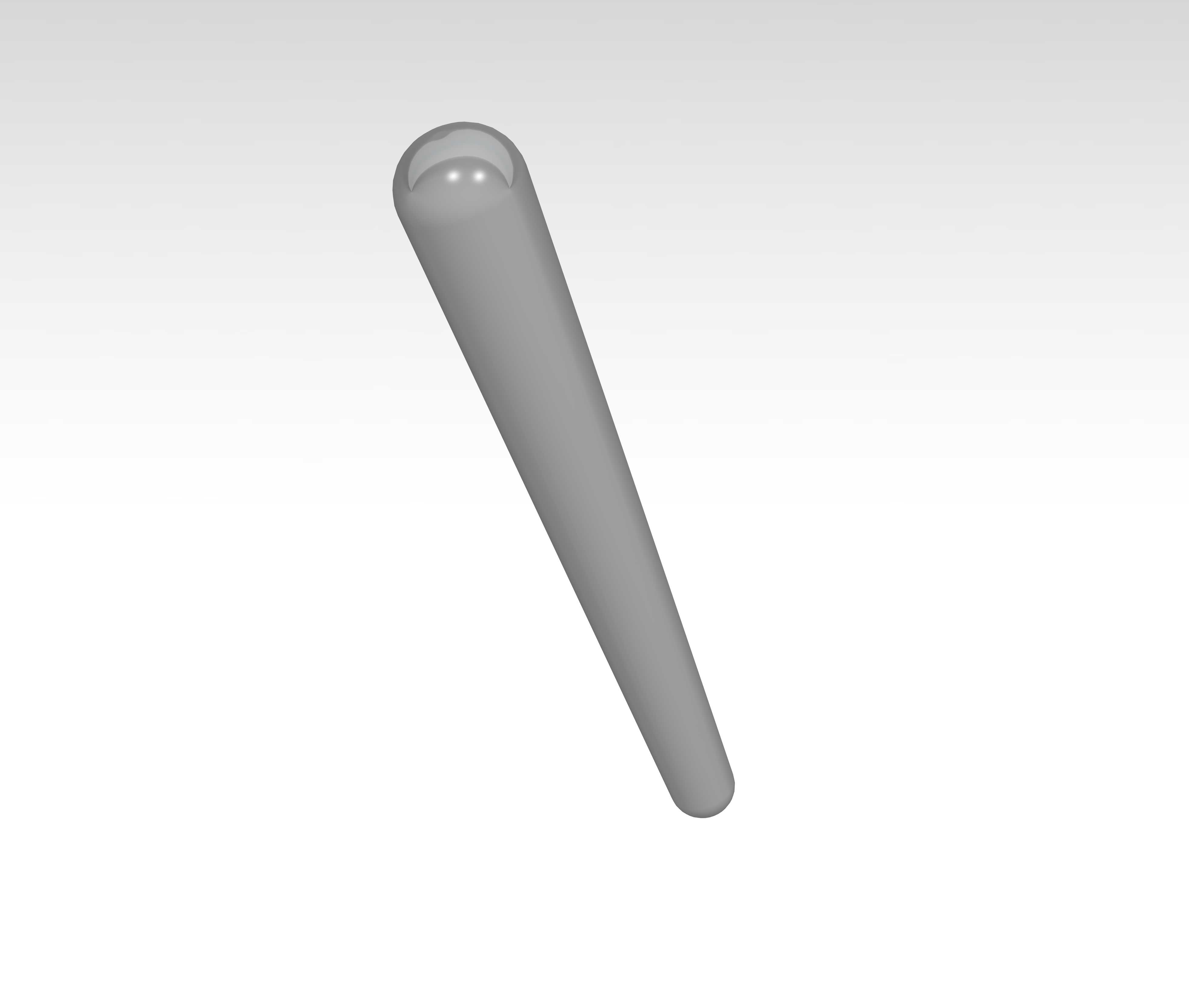

　　结构设计上，C形框架采用整体式实心构型，内侧转角处做了加厚过渡圆角，没有尖锐的应力集中缺口——夹紧工况下框架的上臂会承受向外张开的弯曲力矩，下臂承受反向支撑力，转角位置是应力峰值区域，加厚圆角可以把峰值应力分散到更大的截面面积上，反复装夹拆卸也不会出现框架断裂、开口永久变形的问题。框架的下支撑面做了平整铣削处理，和被夹工件接触的区域压出浅防滑纹路，既可以增大接触摩擦力，也能避免硬金属面直接刮伤工件表面。螺杆采用梯形传动螺纹，和框架上臂的螺纹孔旋合长度足够，进给过程平稳不松旷，梯形螺纹的牙型强度高，承受大轴向夹紧力时不会滑牙，长期使用磨损后也能保持稳定的自锁特性，夹紧后即便受到设备振动影响，螺杆也不会自行回转松脱。螺杆下端的压头采用活动铰接结构，压头和螺杆端部可以小角度自由摆动，当被夹工件表面存在轻微斜度、或者工件叠放存在微小高度差时，压头会自动贴合工件表面，不会出现单点接触、压痕集中或者夹偏滑脱的情况。顶部的旋拧横杆穿在螺杆顶端的通孔内，横杆两端做了加粗挡头，转动时手部施力的力臂更长，不需要额外加套管就能输出足够的夹紧力，横杆可以在孔内自由滑动，狭小操作空间里可以随时调整横杆的伸出角度，避开周围干涉的设备部件。

　　安装边界与尺寸适配方面，这套夹钳的C形开口深度、开口最大开度按照通用工装场景设定，开口高度可以覆盖常规车间小型工件的厚度范围，从几毫米厚的钣金片到几十毫米厚的型材块都能容纳，开口深度保证压头的施压点距离框架内侧有足够距离，既可以夹持工件边缘，也能跨在工作台肋板、方管机架的外侧完成固定。框架整体外轮廓没有向外突出的尖锐棱角，在工装台面上并排摆放多个夹钳时不会互相干涉，底部支撑面的宽度经过优化，夹持在薄工作台边沿时不会因为压合力导致工作台局部变形。整套机构没有多余的复杂零件，拆解后仅包含框架、螺杆、活动压头、旋拧横杆几个部件，日常维护只需要定期在螺纹副位置涂抹润滑脂，清除切屑、焊渣残留即可，压头如果长期使用出现磨损压痕，也可以单独快速更换，不需要整体报废，完全适配机械加工、维修装配、样件试制等多场景的通用装夹需求。
