250mm开口G型夹持工装结构设计

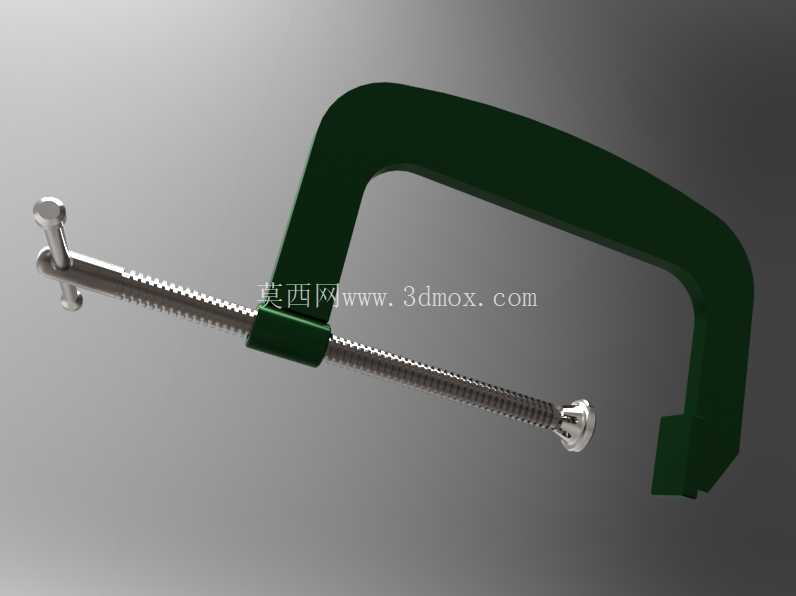

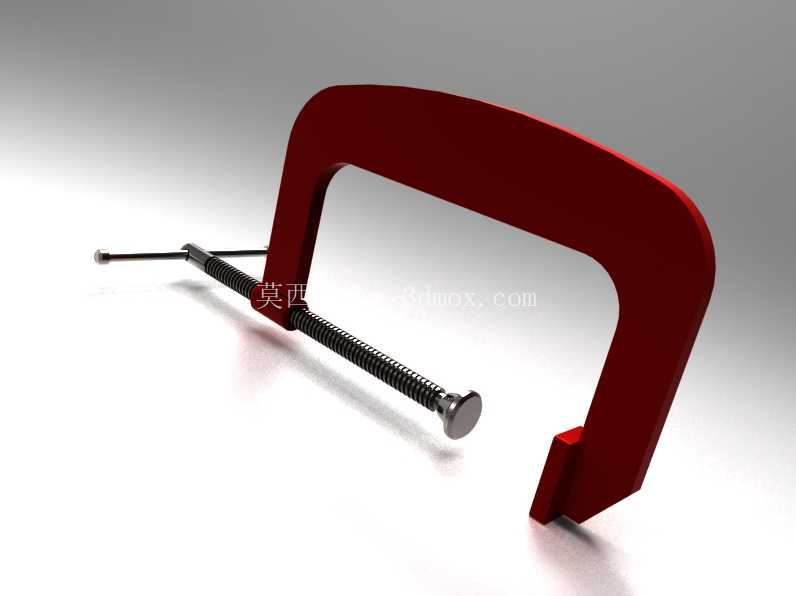

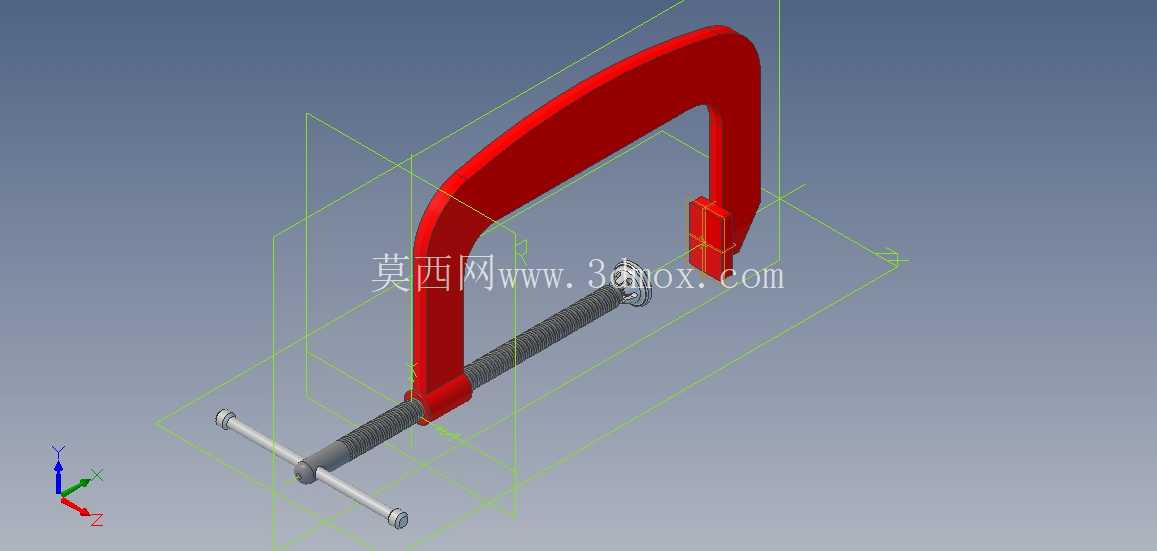

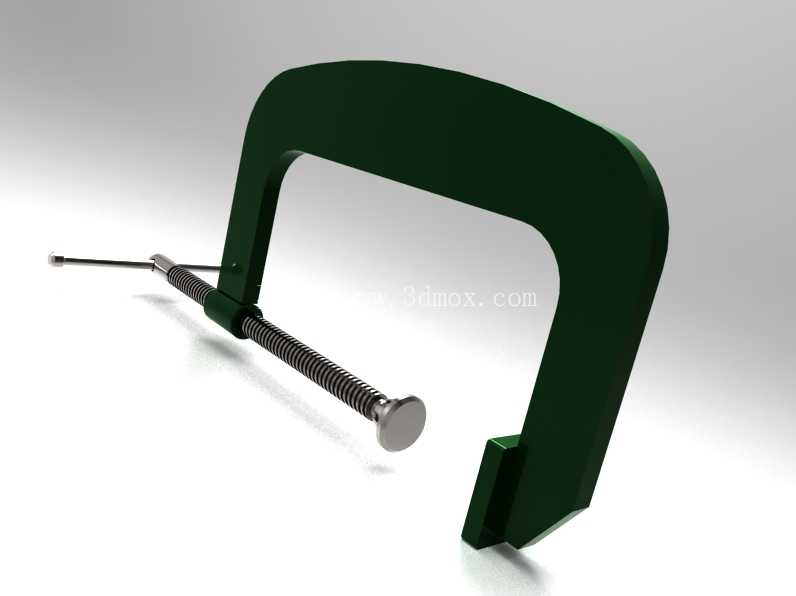

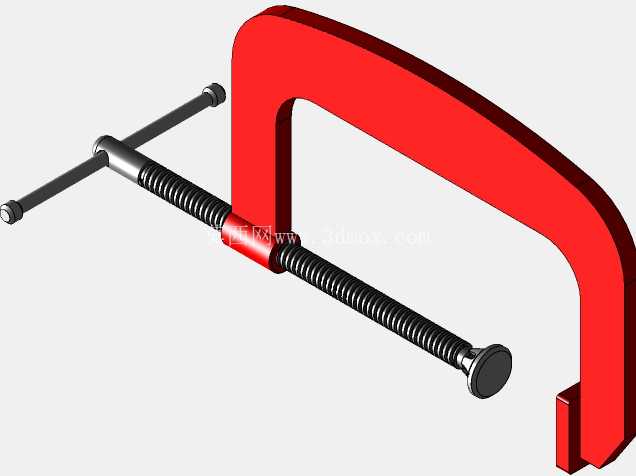

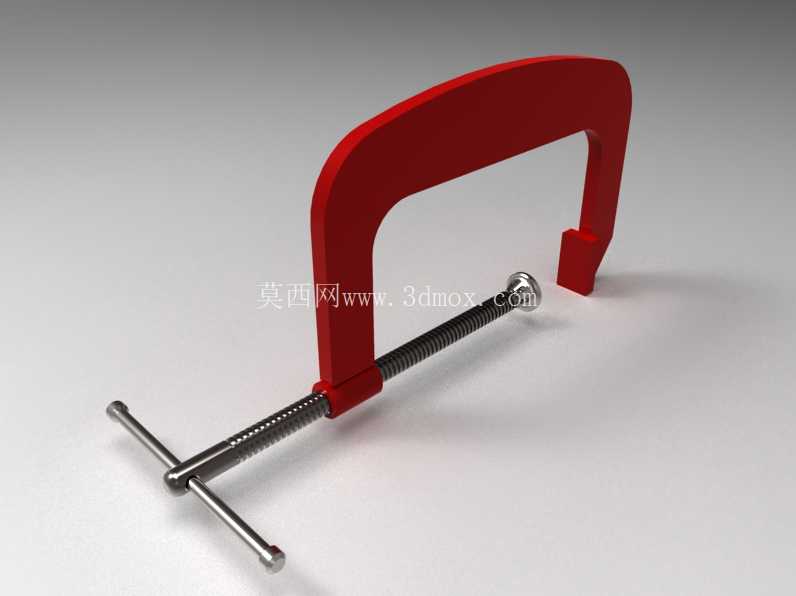

　　日常金工加工、木工作业、构件粘接固定场景里，G型夹是出镜率极高的手动夹持工具，这款250mm规格的G形夹，开口行程覆盖多数常规工件的夹持需求，从薄板材叠合定位、小型焊接件组对固定，到胶合构件的施压固化、机加工工序的工件辅助压紧，都能适配对应的作业场景。不同于快速夹钳的大行程快动特性，G型夹的C形架体采用整体刚性结构设计，架体截面做了等强度过渡处理，从架体顶端的受力段到底部的承压钩头，截面厚度随弯矩分布渐变，既避免了应力集中导致的架体断裂风险，也控制了整体重量，长时间手持操作不会产生过重的负荷。

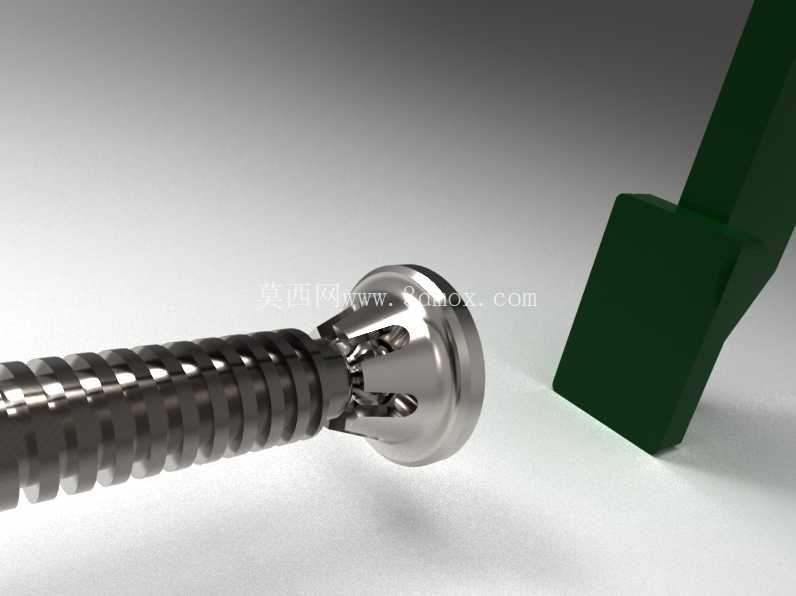

　　螺杆部分采用梯形传动螺纹设计，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中受力均匀，夹紧时不会出现滑牙退夹的问题，螺杆前端的压头做了可转动设计，夹紧过程中压头随螺杆进给接触工件表面后，不会随螺杆转动刮伤工件表面，压头端面做了滚花防滑处理，接触光滑工件表面时能提供足够的静摩擦力，避免夹持过程中工件移位。架体底部的承压面与螺杆轴线保持严格的垂直公差，夹紧时受力方向沿螺杆轴线传递，不会产生侧向分力导致架体偏载变形，250mm的开口尺寸对应最大夹持厚度为250mm，喉深尺寸覆盖常规夹持作业的进深需求，夹持异形构件时，C形架的开放结构不会与工件的突出部分产生干涉，相比F夹的长杆结构，G型夹的整体刚性更强，夹紧时架体的形变量更小，能提供更稳定的夹持力。

　　在焊接组对作业中，这类G型夹常用来定位拼接的钢板、角铁构件，拧紧螺杆后能保持构件的相对位置不变，避免焊接热变形导致的拼接错位；木工粘接作业中，G型夹可以沿拼板接缝均匀布置，提供持续的施压压力，保证胶层均匀贴合，固化后拼接强度满足使用要求；设备维修场景中，G型夹还可以作为临时施压工具，完成轴承压装、密封件压紧等临时作业，替代部分专用工装的功能。设计这类夹持工具时，首先要核算架体的抗弯强度，根据最大夹持力下的弯矩分布，确定架体各个截面的厚度尺寸，避免夹紧时架体开口出现过大的弹性张开量，导致夹持力不足；其次要匹配螺杆的螺纹参数，螺纹升角要满足自锁要求，夹紧后不会因为作业振动出现螺杆松动退夹的问题，螺杆的行程要略大于最大开口尺寸，保证完全打开时能顺利放入工件，完全闭合时压头能贴合架体底部承压面，没有空行程浪费。

　　压头与螺杆的连接采用间隙配合的铰接结构，压头可以在小角度范围内自适应偏转，当工件夹持面存在小角度倾斜时，压头能自动贴合工件表面，保证接触面积足够，不会出现点接触导致的工件压痕或者夹持打滑。架体的表面做了喷塑处理，相比喷漆层，喷塑层的耐磨性能更好，日常使用中磕碰不容易掉漆，螺杆表面做了发黑防锈处理，车间多尘、潮湿环境下使用也不容易生锈，保证螺纹传动的顺畅性。实际选型使用时，要根据工件的夹持厚度选择对应开口规格的G型夹，不能超行程强行夹持，否则会导致架体过载产生塑性变形，丧失夹持精度；夹紧力的控制要根据工件材质调整，夹持薄壁件、软质材质工件时，不能过度拧紧螺杆，避免压伤工件表面或者导致工件变形；多夹协同夹持大尺寸工件时，要对称布置夹点，保证受力均匀，避免工件出现翘曲变形。这类手动夹持工具没有复杂的传动结构，核心的设计要点就是刚性、自锁性、操作便利性三者的平衡，250mm的规格属于G型夹里的中等尺寸，覆盖了绝大多数民用加工、小型工业加工的夹持需求，是工装夹具配置里的基础通用件。
