带可调夹具的换能器传送支撑装置

在超声换能器的生产装配、性能检测工序段，这类带可调夹具的传送架是衔接上下工位的核心辅助工装，主要承担换能器工件在工序间的平稳承托、位置微调与定点停靠功能，适配换能器组装过程中多工序流转的定位需求，避免工件在转移过程中出现磕碰、定位偏移，影响后续压电陶瓷片贴合、电极焊接、阻抗测试等工序的加工精度。

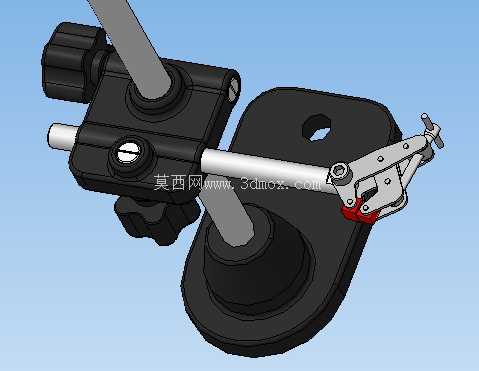

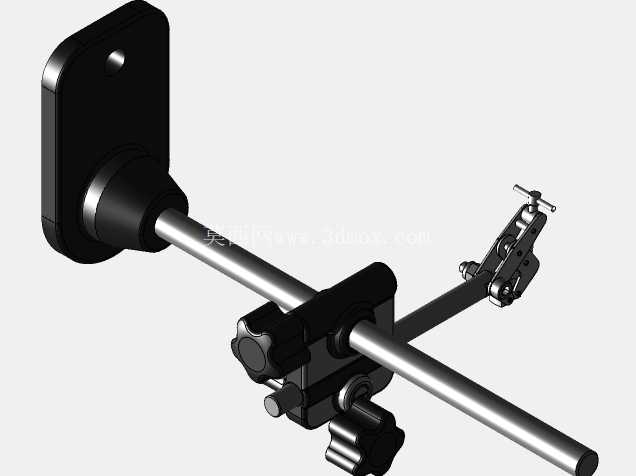

从结构设计逻辑来看，这套装置采用了分体式可调支撑结构，底部为带安装孔的厚重基座，采用大接触面的圆盘式设计，安装时可通过基座上的定位孔配合螺栓固定在生产线的型材台架或者输送线旁的工位支架上，基座自身的重量与大接触面积能够抵消夹具调整、工件装夹时产生的倾覆力矩，保证整套装置在工位上的稳定性，不会因为夹具位置调整或者工件装夹受力出现偏移。支撑部分采用了双杆可调的立柱结构，两根垂直布置的光杆立柱配合黑色的锁紧调节座，能够实现水平横杆的高度、前后位置的无级调整，调节座上的旋钮式锁紧结构无需额外工具，操作人员在工位上即可根据当前批次换能器的尺寸、工位操作的高度需求快速调整位置，调整到位后旋紧锁紧旋钮即可通过内部的抱紧结构夹紧光杆，保证横杆位置不会在使用过程中出现滑移。

水平横杆末端安装的快速夹钳是这套装置的核心装夹部件，夹钳采用了肘节式锁紧结构，夹口处设置了红色的软质防护垫，装夹换能器工件时，软质垫能够避免夹钳金属部分刮伤换能器的金属外壳，同时肘节结构的锁紧力稳定，一旦扳下夹钳手柄即可保持恒定的夹紧力，不会因为传送过程中的轻微振动出现松脱，需要取下工件时只需扳开手柄即可快速释放，操作节拍能够匹配生产线的流转速度，单工位装夹释放的时间可控制在两秒以内，不会成为工序流转的瓶颈。

在实际产线应用中，这套传送架通常布置在换能器组装线的各工序节点之间，比如在压电陶瓷片叠装工位旁，调整好夹具高度与夹口位置后，可将上一工位完成预叠装的换能器壳体夹在夹钳上，操作人员无需全程手持工件，即可完成陶瓷片的对齐、预压操作；在焊接电极工位，夹具的可调特性能够将换能器的焊接部位调整到最适合操作人员操作的角度与高度，降低长时间操作的疲劳度；在性能检测工位，这套装置可作为临时承载架，将换能器调整到与检测探头正对的位置，保证检测数据的稳定性。

设计过程中充分考虑了不同规格换能器的适配性，垂直光杆的可调行程覆盖了常规小功率到中功率换能器的装夹高度需求，水平横杆的伸出长度可根据工位与输送线的间距进行调整，夹钳的夹口开合范围能够适配直径10mm到50mm的圆柱类换能器外壳，无需更换夹具部件即可覆盖多数常规规格换能器的生产需求。整套装置的运动部件均采用了耐磨的工程塑料与金属光杆配合，长期使用下的磨损量极小，日常维护只需定期在光杆表面涂抹少量润滑脂即可保证调节的顺畅性，锁紧调节座内部的抱紧块采用了高摩擦系数的耐磨材料，多次锁紧松开后仍能保持足够的抱紧力，不会出现锁不紧的情况。

从安装边界来看，底部基座的安装孔位间距适配主流工业铝型材的槽口间距，既可以直接固定在铝型材工作台面上，也可以通过转接板安装在皮带输送线的侧边支架上，整套装置的横向占用空间较小，不会过多占用工位的操作空间，操作人员在工位上的操作范围不会被装置结构干涉。夹钳的位置调整维度覆盖了高度、水平伸出长度、夹钳自身的旋转角度，能够满足不同工序下对工件位置的多维度调整需求，无需额外增加转接部件即可实现工件的多姿态定位，减少了工位上的辅助工装数量，也降低了不同工装之间转接带来的定位误差。
