T型轨道小型虎钳对齐安装辅助构件

在机加工工位的T型槽工作台、模块化铝型材T轨工装架上，小型精密虎钳的重复定位精度一直是一线装调人员容易忽略的细节——不少操作工直接靠目视对齐T轨槽位拧紧紧固螺栓，往往会出现虎钳固定钳口与轨道轴向存在微小夹角的问题，后续批量装夹工件时，每一次换件都需要重新打表找正，既耽误加工节拍，也容易因为装夹歪斜导致工件铣削、钻孔工序出现尺寸超差。这套辅助构件的设计初衷，就是解决小型虎钳在T型轨道上安装时的对齐效率与定位精度问题，不需要额外的百分表、直角尺反复校准，就能快速完成虎钳与轨道的同轴对位。

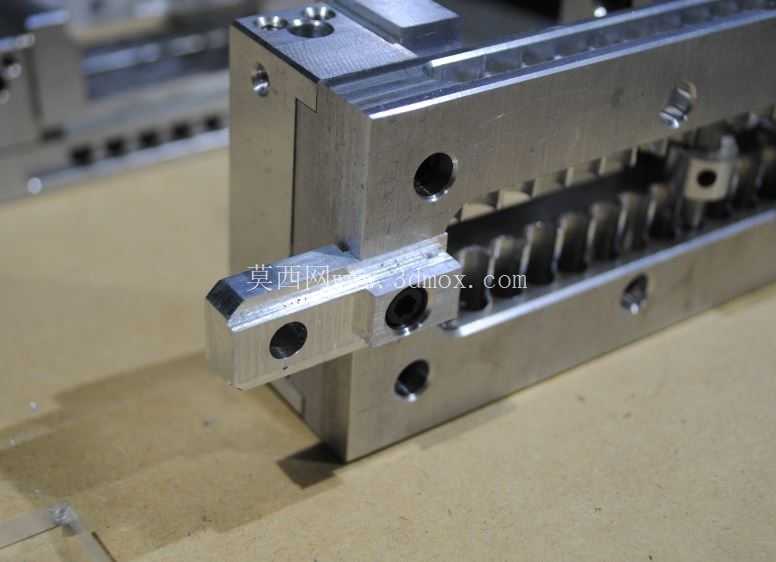

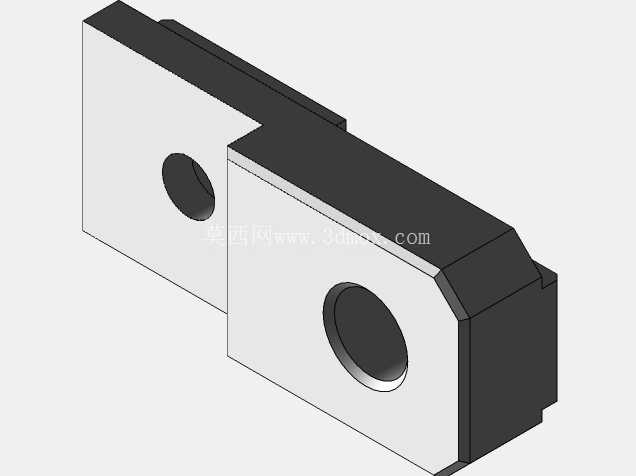

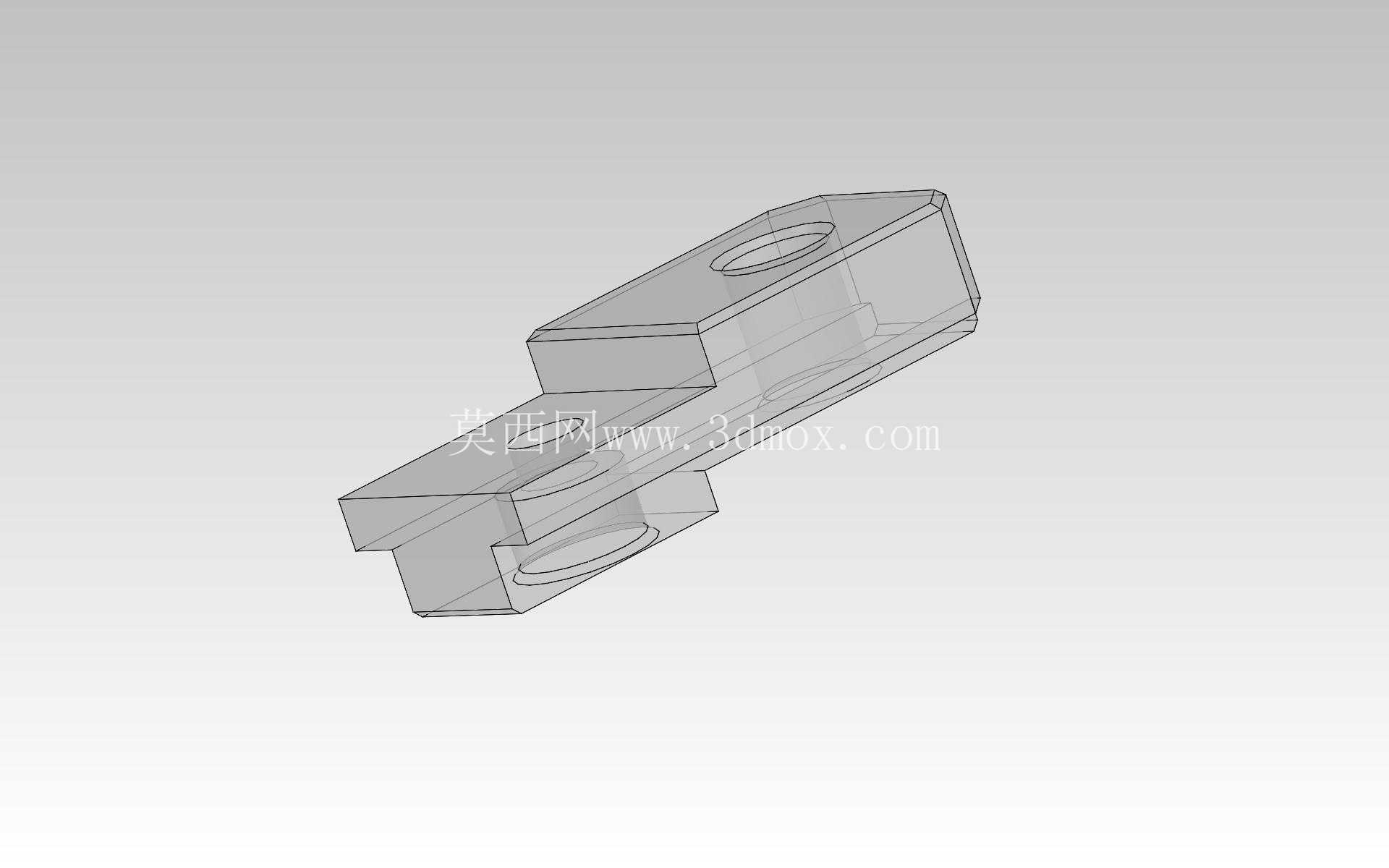

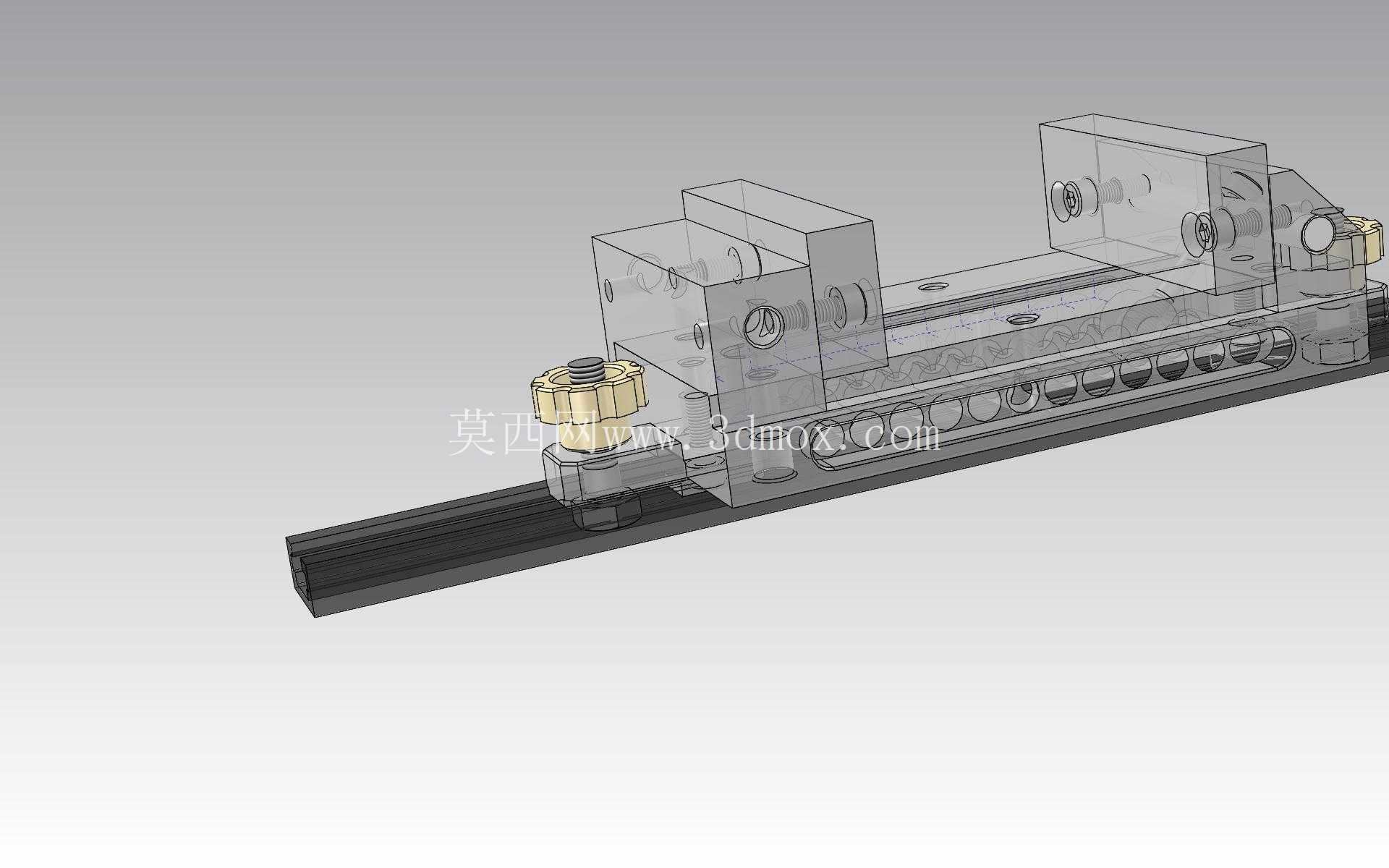

从结构设计逻辑来看，这套构件没有采用复杂的联动或者锁紧结构，核心是依托T型轨道本身的槽型轮廓做定位基准：构件下部的定位凸台完全匹配标准T型轨的槽内轮廓尺寸，装入轨道后不会出现周向转动或者横向窜动，上部的定位面则贴合小型虎钳底座的定位基准边，当构件卡入T轨、贴紧虎钳底座时，虎钳的固定钳口自然与轨道轴向保持平行，从根源上消除目视对齐带来的角度误差。设计时特意做了分体式的旋钮锁紧结构，不需要额外扳手，徒手就能拧紧固定，整个对位安装过程不超过30秒，相比传统打表找正的方式，效率提升非常明显，尤其适合多工位频繁调换虎钳位置的柔性加工单元，或者教学实训场景下学生快速装调工装的需求。

在安装边界的适配性上，这套构件的下部定位凸台做了通用化尺寸处理，可适配市面上主流的工业铝型材T型槽、标准机床工作台T型槽规格，不需要针对不同轨型单独更换定位件；上部的定位接触面做了0.02mm的平面度公差控制，避免因为接触面不平导致虎钳安装出现俯仰角度误差，影响装夹精度。构件整体的外形尺寸控制得非常紧凑，安装完成后不会突出虎钳底座的外轮廓，不会和虎钳的活动钳身、加工工位的刀具路径产生干涉，哪怕是在行程有限的小型数控铣、桌面级雕刻机工作台上使用，也不会占用额外的操作空间。

实际车间应用场景里，这套构件除了用于虎钳的初始安装对位，还可以在虎钳临时拆卸清理后，快速复位到之前的工位，不需要重新校准坐标，对于批量加工的生产线来说，能大幅减少工装复位的辅助时间。不少做精密零件加工的班组，之前每次拆装虎钳都要花十几分钟打表找正，使用这套辅助构件后，拆装复位的时间压缩到一分钟以内，而且重复定位精度能控制在0.03mm以内，完全满足常规铣削、钻孔、攻丝工序的装夹精度要求。设计时也考虑了车间使用的耐用性，所有受力接触面都做了倒角处理，避免频繁拆装导致的边缘磕碰磨损，长期使用也不会因为定位面磨损影响对齐精度，日常维护只需要定期清理T轨槽内的切屑，保证定位凸台和槽壁贴合紧密即可，不需要额外的润滑或者保养。

很多刚接触工装设计的技术人员，往往会忽略这类小型辅助定位构件的价值，总觉得工装就要做复杂的气动、液压结构才够先进，但实际上在生产现场，能解决一线操作实际痛点、减少重复劳动的简单结构，反而能创造更高的实际效益。这套辅助构件没有冗余的功能，所有结构都围绕“快速对齐、精准定位、不干涉操作”三个核心需求设计，没有多余的装饰性结构，每一处尺寸都对应实际安装的边界条件：比如旋钮的滚花间距做了优化，手上沾了切削液的时候也能徒手拧动，不会打滑；定位凸台的边缘做了15度导入角，对准T轨槽的时候不需要反复调整角度，一推就能滑入槽内；整体厚度控制在12mm以内，哪怕是安装在虎钳紧固螺栓的旁边，也不会和扳手的操作空间产生冲突。

在多工位组合工装的搭建场景下，这套构件还可以配合多个T型槽紧固件使用，实现多台小型虎钳在同一条T轨上的等距平行安装，不需要每台虎钳单独打表，就能保证所有虎钳的钳口都处于平行状态，对于需要多工位同步加工的长条类零件来说，这种安装方式能有效避免因为钳口歪斜导致的零件装夹变形，提升批量加工的尺寸一致性。相比市面上常见的复杂定位工装，这套构件的结构非常简单，加工难度低，普通的线切割、铣削工序就能完成加工，制造成本很低，适合车间根据自身的T轨规格做小批量自制，也可以作为小型虎钳的配套附件随机交付，降低用户的工装装调门槛。
