可调式托盘搬运平衡吊钩结构

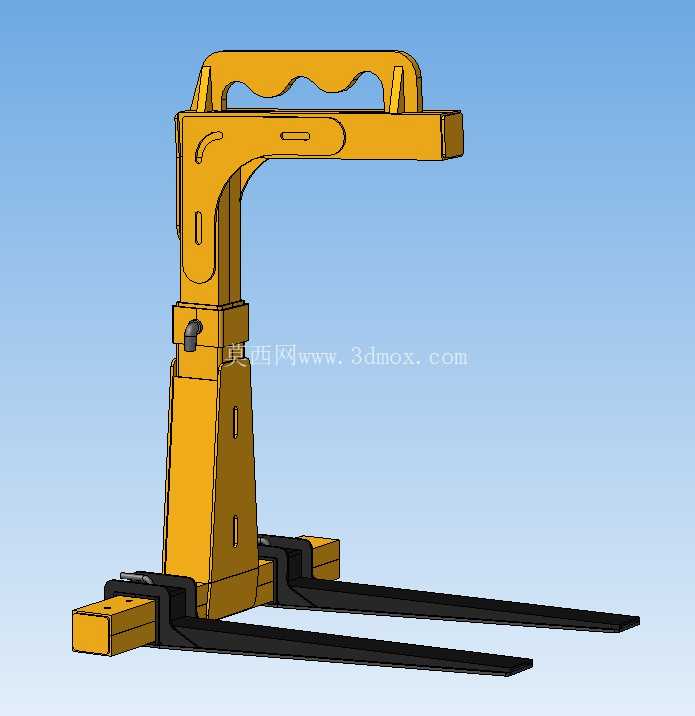

　　在仓储物流、车间物料周转、重型货物装卸场景中，托盘货物的垂直吊运一直是跨区域物料转运的常见需求，常规吊带吊运容易出现托盘倾斜、货物滑落的问题，普通固定式货叉吊具又无法适配不同规格托盘的叉取间距，这款可调式托盘吊钩正是针对这类现场痛点设计的专用吊具。从结构设计来看，整体采用C型悬臂受力架构，上部设置带 ergonomic 握持弧度的吊接提手，提手部位预留标准吊点接口，可直接匹配行车、起重机的吊钩挂接，无需额外加装转接吊具。

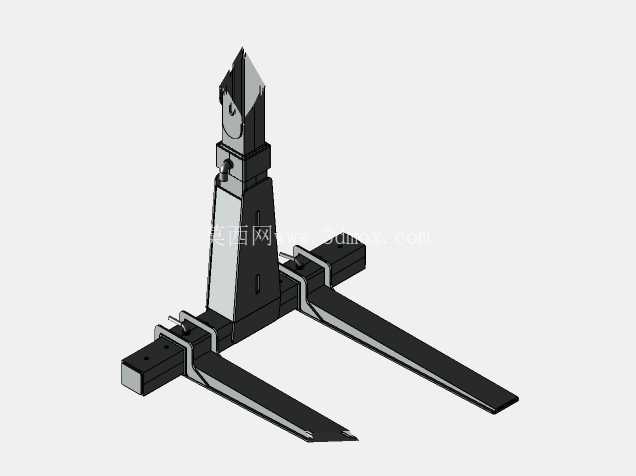

　　立柱段作为核心受力承载部件，采用变截面箱型结构设计，沿立柱轴向排布多组调节定位孔，通过快拆锁销实现下部叉臂的高度位置调整，可适配不同堆高、不同底部间隙的托盘作业需求，锁销采用带防脱卡簧的结构设计，避免吊运过程中受振动冲击出现销子脱出的风险。下部叉臂组件采用双平行货叉布局，货叉根部设置可滑动调节的锁紧座，两个货叉可沿横向支撑梁滑动调整间距，调节范围覆盖市面上主流的1200mm1000mm、1100mm1100mm标准物流托盘，也可适配定制尺寸的金属托盘、塑料托盘、木托盘的叉取作业，调整到位后通过侧面的紧定螺栓锁死，防止叉距在作业中出现偏移。货叉前端做了倒角过渡处理，方便作业人员快速将货叉插入托盘底部的叉孔，减少对位调整的时间。

　　从受力角度分析，整体结构的重心经过反复校核，当货叉承载额定载荷时，整体重心线与上部吊点处于同一垂直线上，吊运过程中不会出现托盘前倾、侧翻的问题，立柱与下部横梁的连接部位做了加强筋过渡，避免应力集中导致的结构变形。安装边界方面，上部吊点的挂接孔直径适配常规5t级起重机的吊钩尺寸，叉臂的最低作业高度可满足托盘底部离地间隙100mm的作业要求，最大调节高度可适配堆高1200mm的带托盘货物，横向叉距调节范围覆盖300mm到800mm，可满足绝大多数常规托盘的吊运需求。

　　实际作业中，这款吊具无需额外的动力源，完全依靠机械结构实现调节与承载，维护成本极低，相比传统的吊带捆绑吊运，作业效率可提升60%以上，同时避免了吊带磨损断裂、捆绑不牢导致的货物坠落风险，尤其适合机械加工车间的毛坯件转运、仓储库区的整托货物上下货架、物流场站的集装箱货物掏箱作业等场景。设计过程中对各个受力部位做了有限元校核，在1.5倍额定载荷下，最大应力集中部位的形变控制在许用挠度范围内，确保长期重载作业下的结构稳定性，所有外露的棱角部位都做了圆角打磨处理，避免作业过程中划伤操作人员或者刮损货物包装。锁止机构的操作位置设置在立柱侧面操作人员站立即可触及的高度，调节时无需攀爬或者借助额外工具，单人即可完成叉距、起吊高度的调整作业，适配现场快速换产、不同规格货物混合作业的需求。
