Creo参数化设计渐开线直齿圆柱传动齿轮

在常规机械传动系统的布局设计中，渐开线直齿圆柱齿轮是应用覆盖范围最广的动力传递构件，这类零件常见于中小功率的减速箱、进给机构、轻工设备传动链以及小型动力输出单元，承担着恒定转速比下的扭矩传递、运动换向功能，相比斜齿轮、蜗轮蜗杆等其他传动齿形，直齿渐开线齿轮的加工门槛更低、装配调整容错空间更大，轴向无额外分力，对支撑轴承的载荷要求更友好，在转速不超过1500r/min、传动功率在10kW以内的开式、半开式传动场景中应用占比极高。

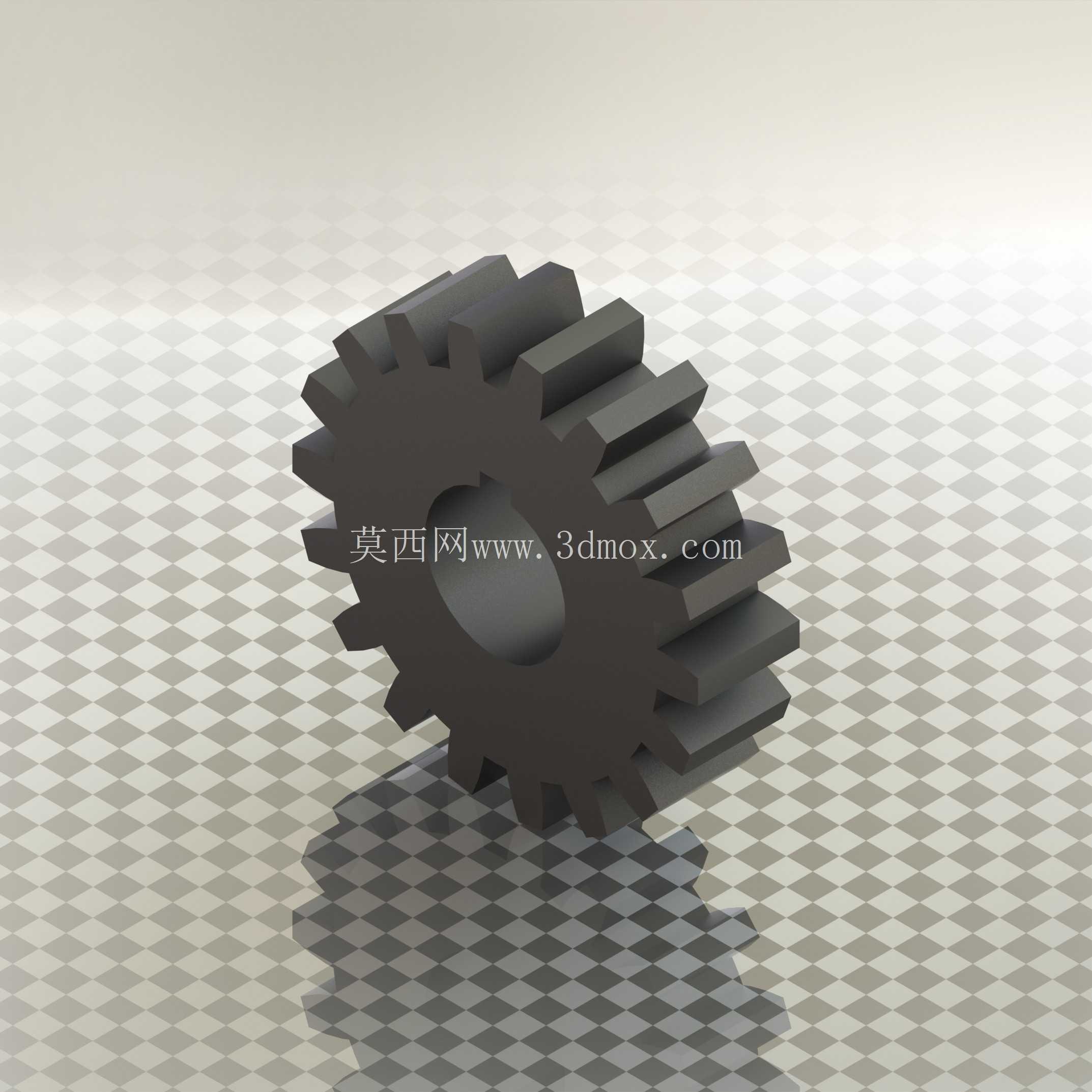

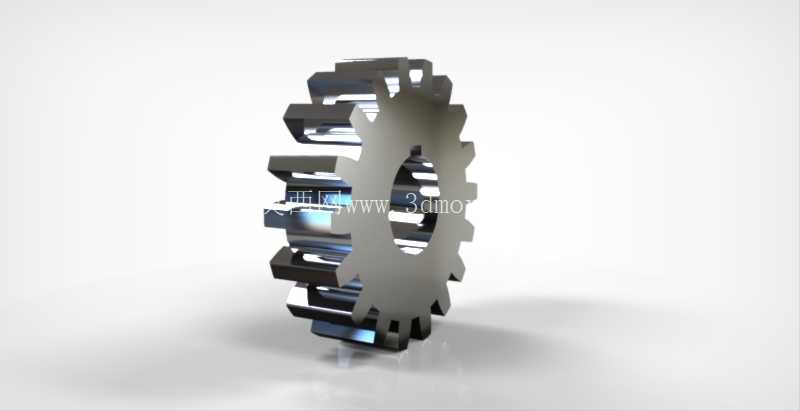

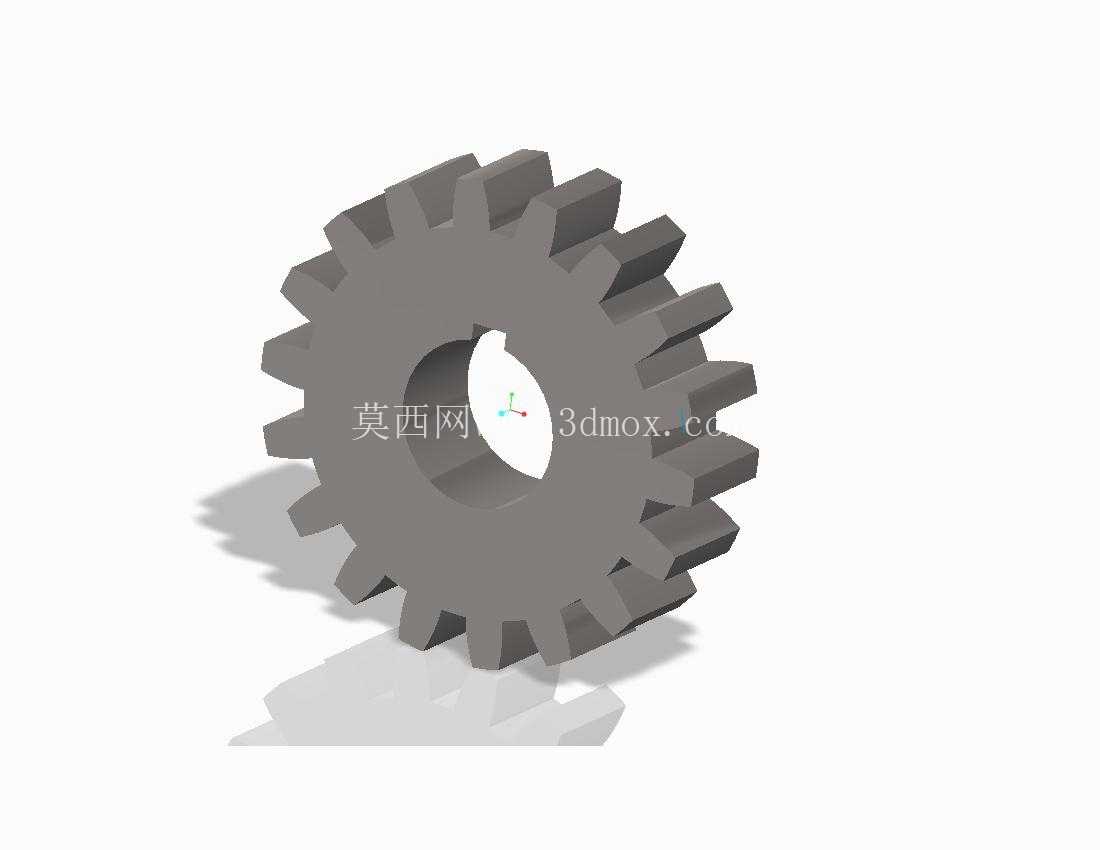

本次完成的这款渐开线直齿轮，在设计阶段优先考虑了铸造毛坯的工艺适配性，齿根位置做了标准R角过渡，避免铸造过程中出现应力集中导致的冷裂缺陷，同时齿面预留了合理的精加工余量，适配后续滚齿、插齿的二次机加工工序。建模过程中没有采用软件自带的标准件库直接调用，而是通过扫描特征结合参数化关系、阵列特征完成全齿形构建，核心参数包括模数、齿数、压力角、齿顶高系数、顶隙系数都设置为可驱动的关联参数，后续如果需要调整传动比、中心距，只需要修改对应参数就能完成全模型的自动更新，不需要重复绘制齿廓曲线，能大幅缩短同系列不同规格齿轮的设计迭代周期。

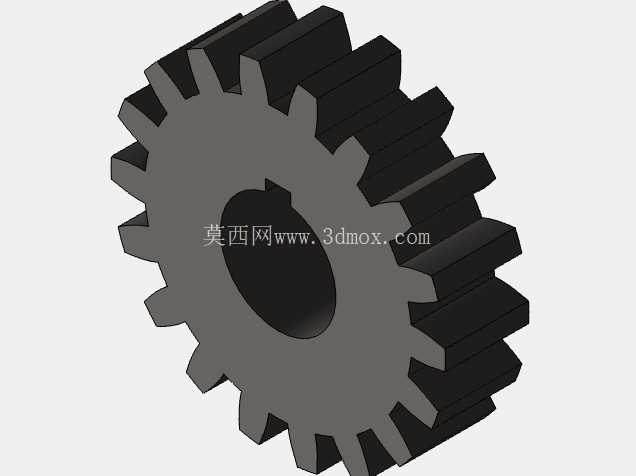

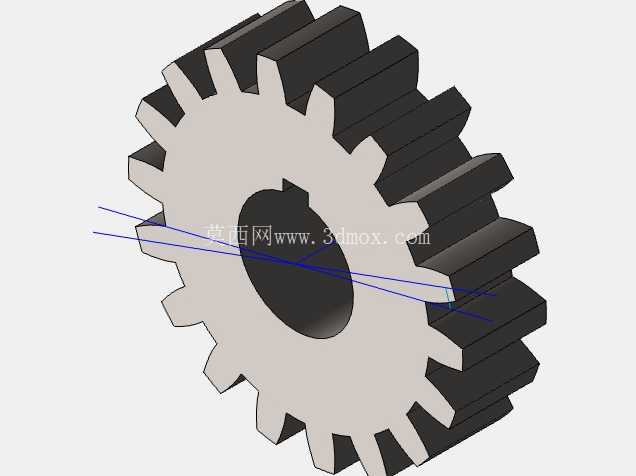

从结构细节来看，这款齿轮的中心孔带有标准键槽结构，键槽的位置、尺寸公差匹配常用的平键安装标准，装配时可以通过平键实现与传动轴的周向固定，传递扭矩时不会出现相对打滑的问题；轮毂部分的厚度根据齿宽做了匹配设计，既保证了与轴的配合接触长度足够，避免局部应力过大压伤轴面，也不会因为轮毂过长增加不必要的零件重量。齿顶圆、齿根圆的尺寸公差按照通用机械传动的精度等级设置，能满足多数常规传动场景的侧隙要求，装配后不会出现卡滞、传动噪音过大的问题。

在实际选型适配过程中，需要重点关注安装边界的几个核心尺寸：首先是齿轮的中心孔直径要与适配传动轴的轴径保持过渡配合公差，键槽的宽度、深度要与所选平键的规格匹配，避免装配时出现键无法装入或者配合间隙过大的问题；其次是安装中心距要与配对齿轮的中心距计算值保持一致，中心距偏差过大会导致齿侧间隙不合理，间隙过小会加剧齿面磨损，间隙过大则会导致传动回程误差增大、冲击噪音明显；第三是齿宽方向的安装空间要预留足够的轴向窜动间隙，避免齿轮运转过程中与相邻的轴承端盖、箱体壁面发生摩擦干涉。

从应用场景适配性来说，这款齿轮既可以用于开式传动的农机设备、小型输送线传动端，也可以作为闭式减速箱的中间传动齿轮使用，铸造毛坯的工艺路线适配中小批量的生产场景，相比全机加工的齿轮零件，生产成本更低，生产周期更短，适合对传动精度要求不是极高、载荷平稳的传动场合。建模过程中对齿廓的渐开线做了精确的方程驱动，保证齿形的啮合精度符合标准要求，装配后啮合接触斑点能均匀分布在齿面中部，不会出现偏载、局部齿面应力过大的问题，能有效延长齿轮的实际使用寿命。另外在设计时也考虑了减重需求，在保证轮齿强度、轮毂强度的前提下，辐板部分没有做多余的加厚设计，整体零件重量控制在合理范围内，能降低传动系统的整体转动惯量，启动、换向时的动态冲击更小。
