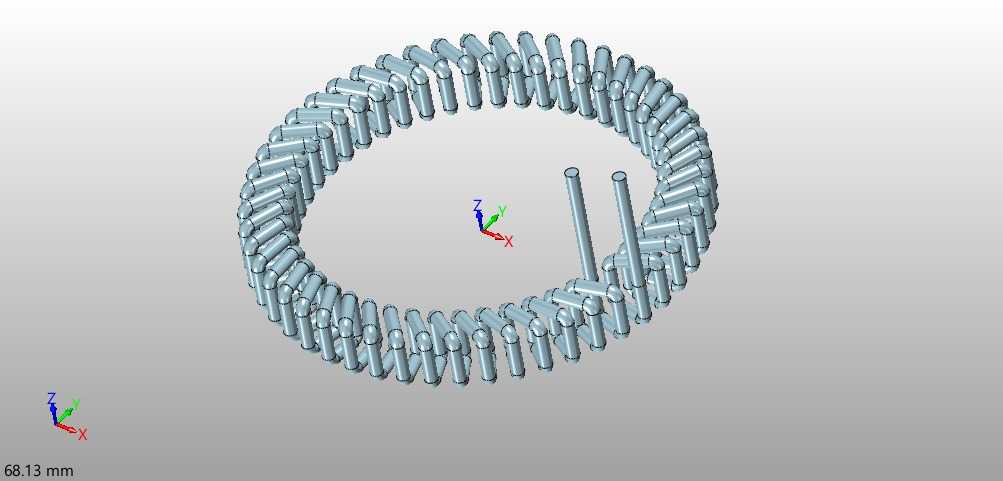

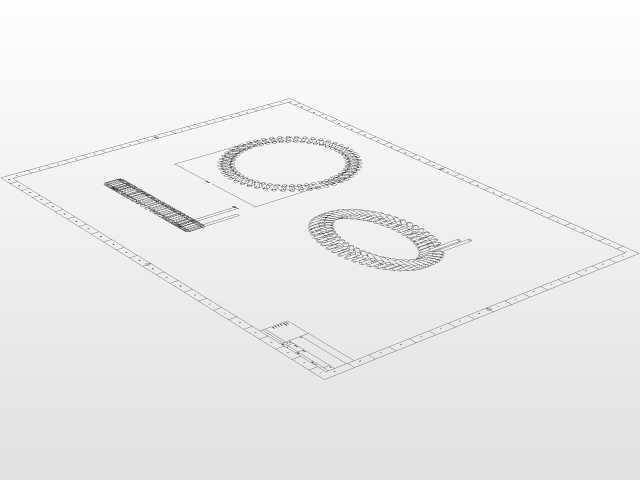

环形铠装柔性电缆结构三维设计

　　这类环形铠装柔性电缆结构，多应用在需要连续回转供电的设备场景中，比如回转工作台、旋转工装台、风电变桨机构的回转段、自动化转盘设备的动力与信号传输环节，解决固定布线无法适配连续圆周转动的走线难题，避免线缆在反复回转过程中出现过度弯折、拉扯磨损、芯线断裂的问题。从结构设计来看，该电缆采用分段式铠装节段拼接的形式，每一段铠装单元之间预留了可控的弯折余量，既可以维持环形的成型形态，又能在一定角度范围内实现扭转、弯折的自由度，适配设备回转过程中的位移补偿需求。设计时首先要匹配安装空间的环形边界尺寸，确定铠装环的整体内径、外径参数，保证线缆布设后不会和周边的回转支撑、传动部件产生运动干涉，

　　两个出线端的长度需要根据接线端子的安装位置预留足够的接线余量，同时要控制出线端的铠装固定强度，避免芯线在出线位置出现应力集中。铠装单元的衔接结构做了限位设计，既保证相邻节段不会脱开，又限制了单节的最大弯折角度，防止线缆弯折半径小于芯线允许的最小弯曲半径，从结构上保护内部的动力芯线与信号芯线，延长线缆在往复回转工况下的使用寿命。在实际设备装配中，这类环形铠装电缆可以直接卡装在回转机构的预留走线槽内，不需要额外设置拖链结构，相比传统拖链布线更节省安装空间，尤其适合径向安装尺寸受限的紧凑型回转设备。设计过程中需要反复校核铠装节段的转动角度范围，模拟设备最大回转角度下的线缆形态，确认每一段铠装的弯折量都在材料允许的形变范围内，

　　同时要保证内部芯线在铠装内腔有足够的窜动空间，避免铠装形变时挤压芯线造成绝缘层破损。出线端的位置需要根据设备的固定侧与转动侧接线点确定，保证两端分别随固定端、转动端运动时，线缆的扭转应力均匀分布在整个环形铠装段上，不会出现局部应力过大的情况。这类结构相比普通柔性电缆，抗外力挤压、抗磨损的性能更强，在有切削碎屑、粉尘的加工设备回转场景中，铠装层可以有效阻挡外界异物损伤线缆绝缘层，提升电气连接的可靠性。
