蓝色曲面带孔遮蔽覆盖结构件

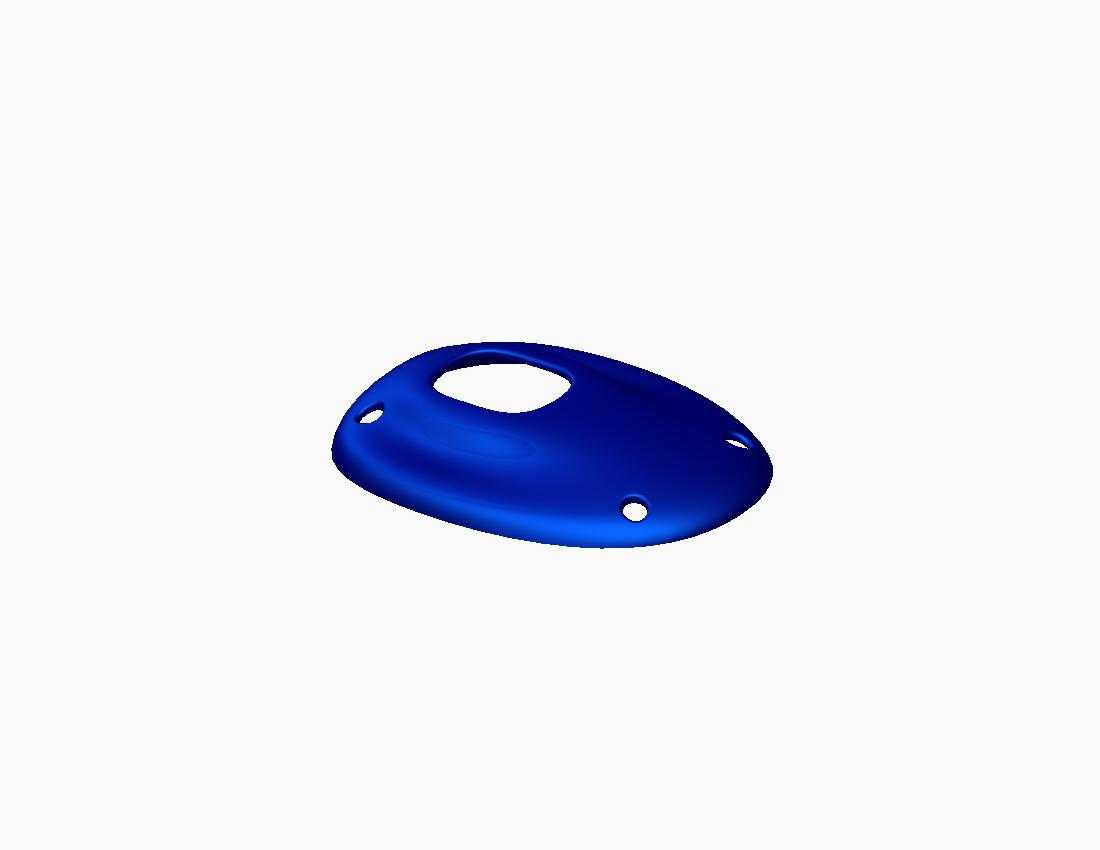

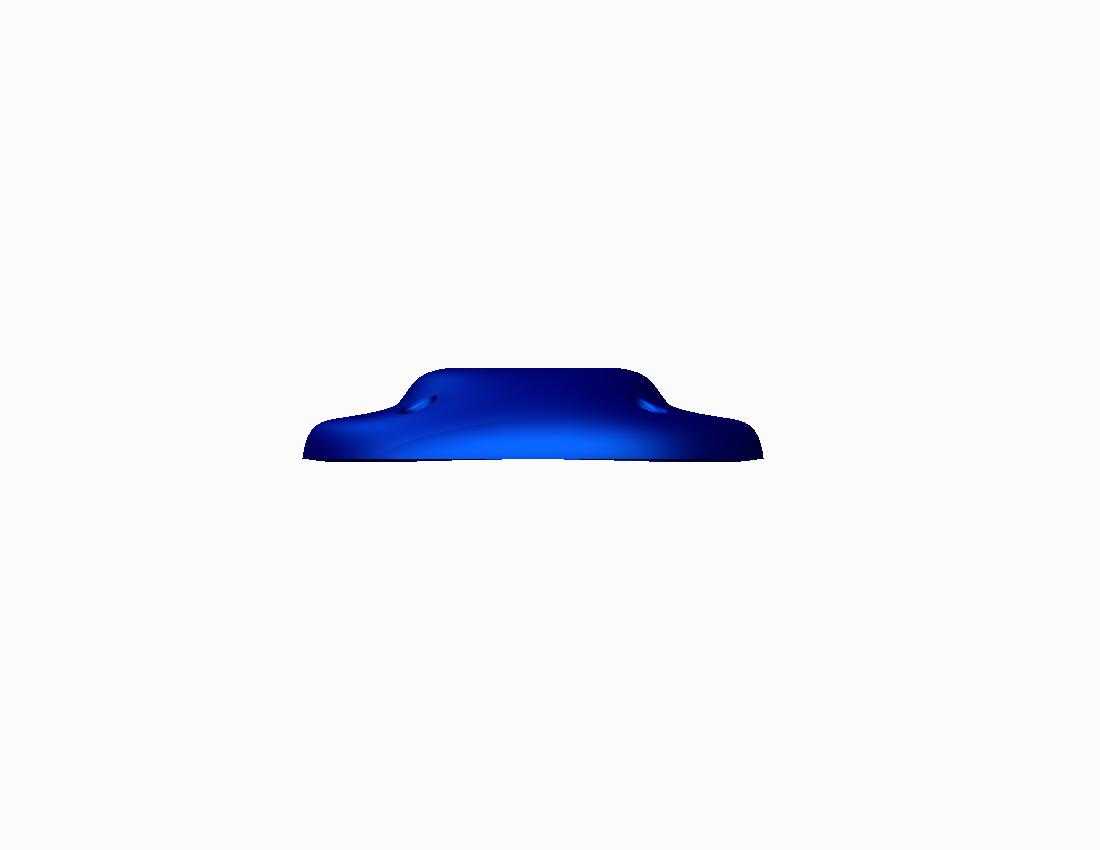

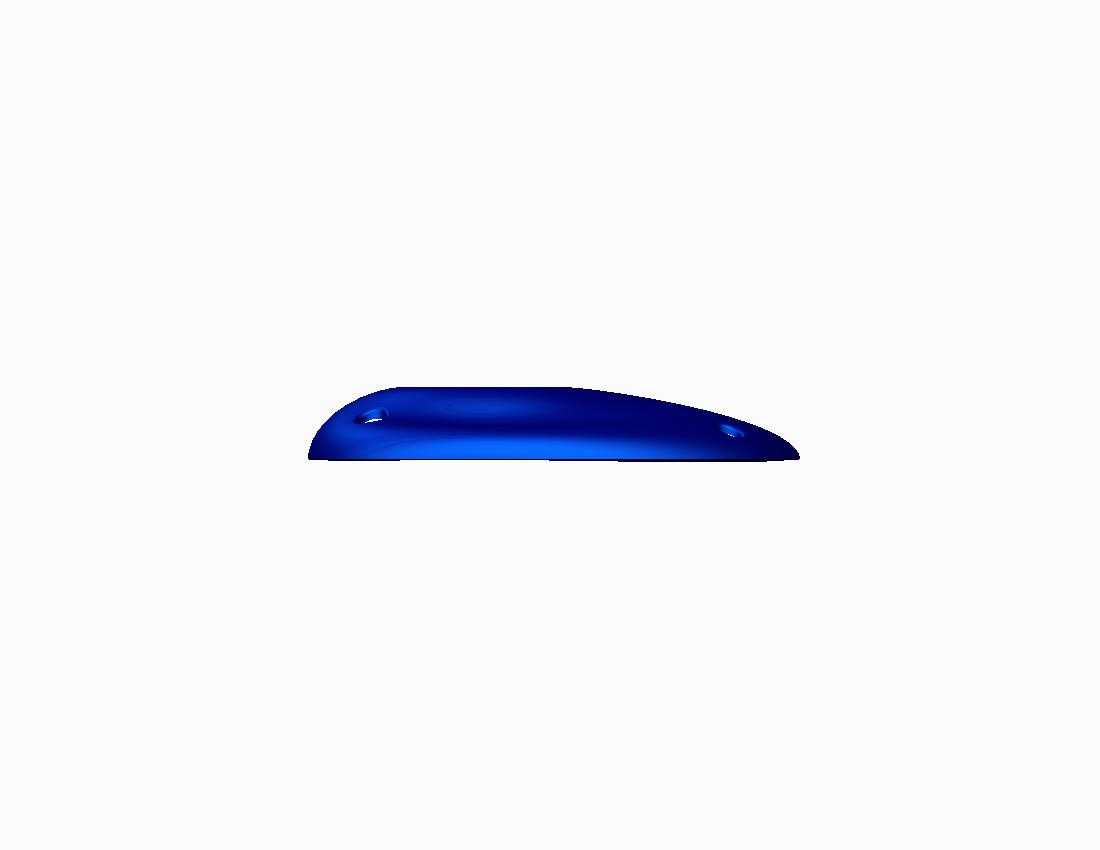

　　这类曲面遮蔽构件常应用在手持设备、小型工业操控终端的外装防护环节，主要作用是覆盖设备内部的元器件安装腔，同时预留操作窗口与安装定位孔位，避免内部线路、板卡直接暴露在外，兼顾防护性能与外观整体性。从结构形态来看，整体采用流畅的自由曲面造型，边缘做了顺滑的圆角过渡，没有尖锐棱角，既可以降低装配过程中划伤操作人员的风险，也能在日常使用中减少磕碰带来的结构损伤。构件中部开设的大尺寸镂空窗口，是为了适配设备上的按键、显示屏或者提手结构，保证外部操作部件可以正常穿出，不会被遮蔽件遮挡影响使用；周边均匀分布的三个小孔是安装定位孔，孔位的位置度公差需要控制在0.1mm以内，装配时通过螺丝穿过孔位与设备内部的安装柱锁紧，保证遮蔽件和设备主体贴合紧密，

　　不会出现翘边、松动的情况。设计过程中采用ISDX曲面模块完成整体造型构建，首先根据设备主体的外轮廓曲线搭建曲面边界，通过调整曲面的控制点保证曲面的曲率连续，让遮蔽件安装后和设备主体的曲面衔接自然，没有明显的拼接台阶。表面处理环节做了统一的蓝色涂层覆盖，涂层厚度控制在0.08-0.12mm之间，既可以提升构件的耐磨、防腐蚀性能，也能和设备整体的外观配色保持一致。在安装边界的设计上，遮蔽件的内圈轮廓比设备对应安装位的轮廓小0.2mm，装配时可以形成轻微的过盈配合，配合螺丝锁紧后，接缝位置不会出现明显缝隙，能够阻挡日常使用中的灰尘、飞溅的液体渗入设备内部，对内部元器件起到基础防护作用。这类构件的壁厚设计保持均匀，整体壁厚控制在2mm，

　　曲面过渡位置没有出现壁厚突变的情况，可以有效避免注塑生产过程中出现缩痕、翘曲等成型缺陷，提升批量生产的良品率。在实际选型适配时，需要重点核对安装孔的中心距、中部镂空窗口的尺寸以及整体曲面的弧度，保证和设备主体的匹配度，避免出现装配后错位、干涉的问题。
