带侧装接口的卧式机座壳体结构设计

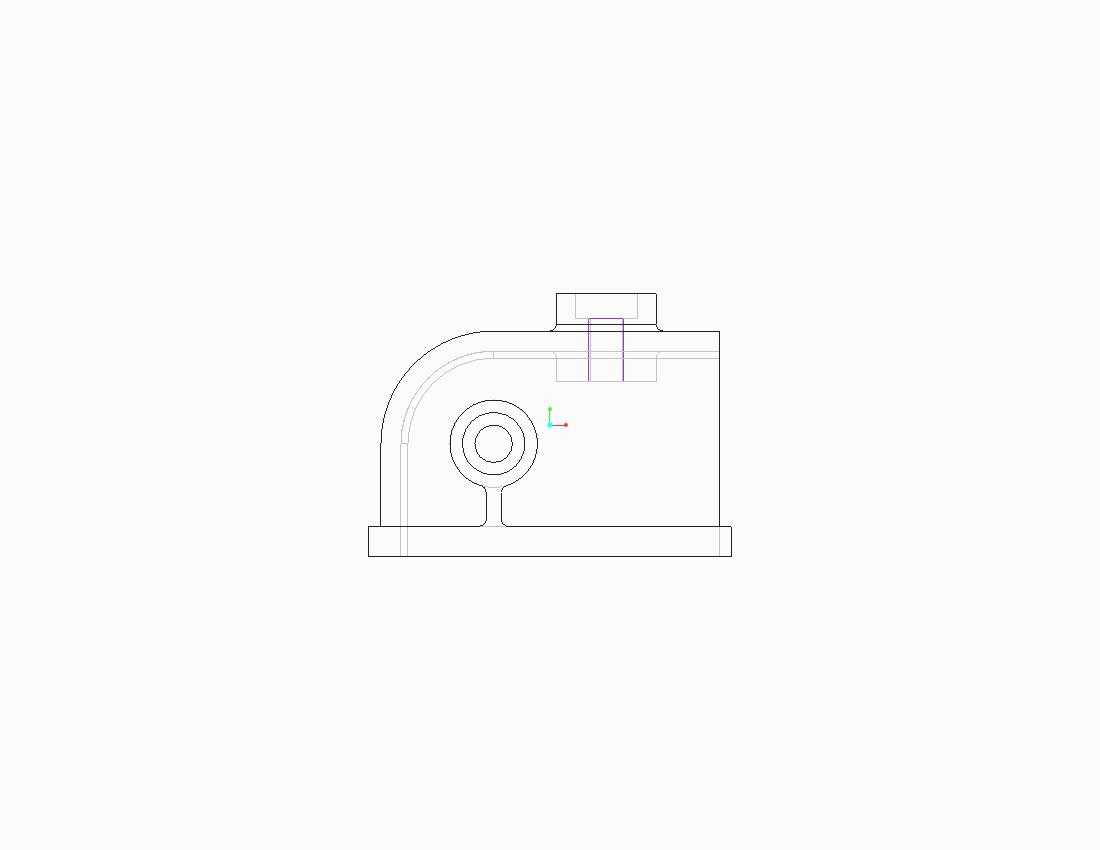

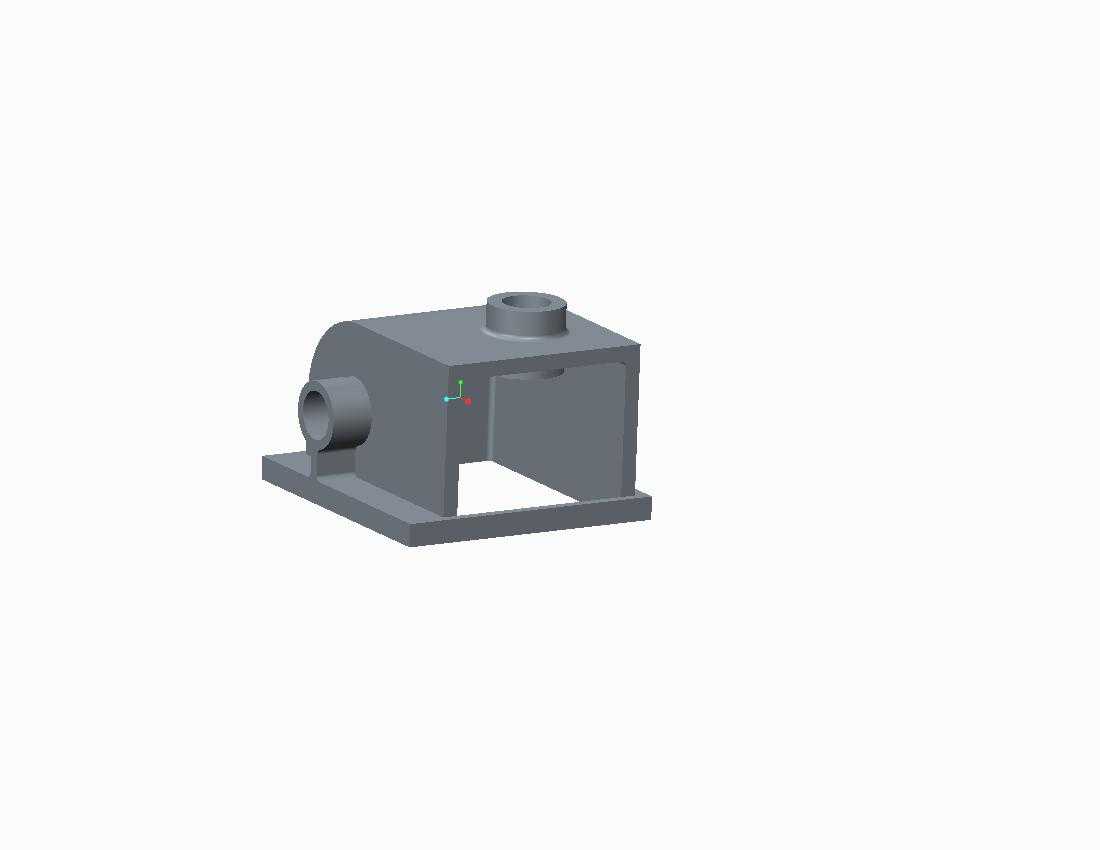

　　这款卧式机座壳体结构，在小型流体输送、动力传输类设备的集成安装场景中适配性较强，日常多作为核心功能部件的承载基座使用，能够为内置的叶轮、轴组、传动连接件提供稳定的封闭安装空间，同时兼顾外部管路对接、整机定位固定的作用。从结构设计逻辑来看，整体采用箱式卧式布局，底部设置带镂空的一体式安装法兰边，法兰边上预留的安装孔位可直接配合螺栓完成与设备机架、安装台面的刚性连接，底部镂空区域既可以减少铸件整体重量，也能为底部走线、排屑或者附属小件安装预留操作空间，避免安装时出现结构干涉。壳体顶部设置同轴凸台接口，接口内径做了公差适配设计，可直接对接垂直方向的管路或者上端盖组件，凸台外壁预留的密封槽位能够安装O型密封圈，保证对接位置的密封性能，

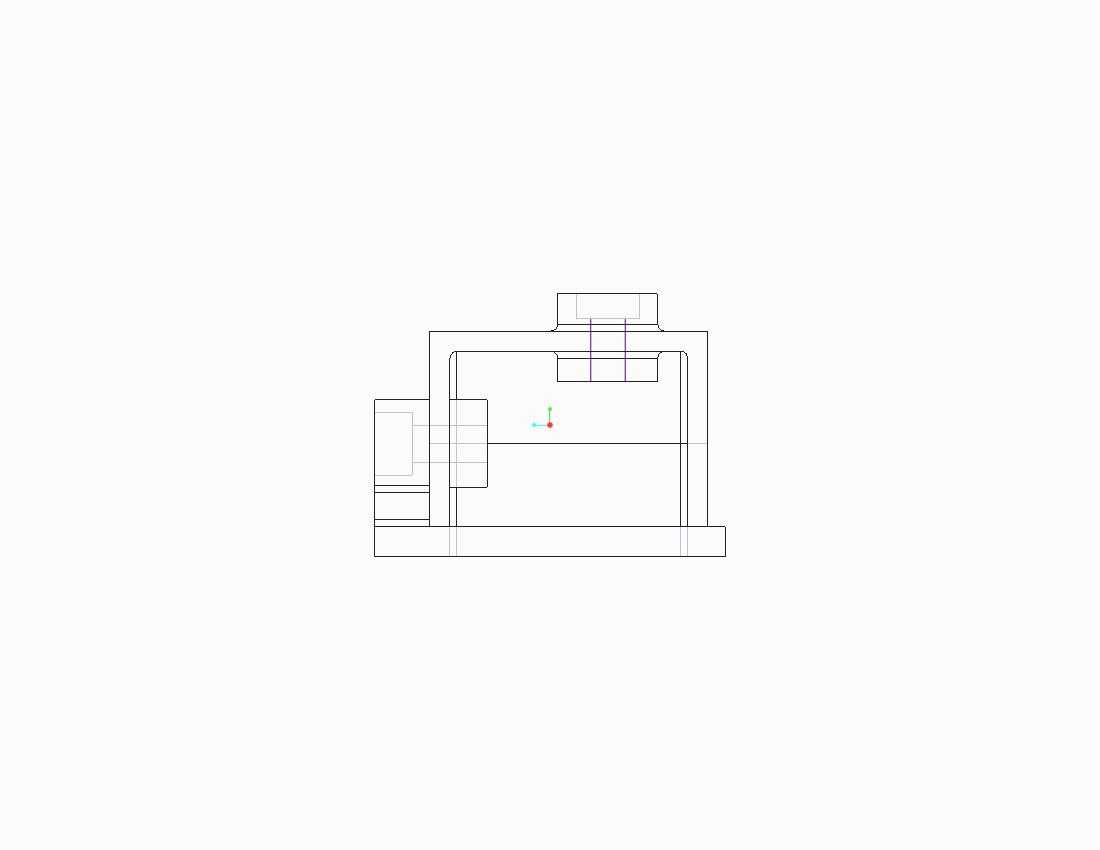

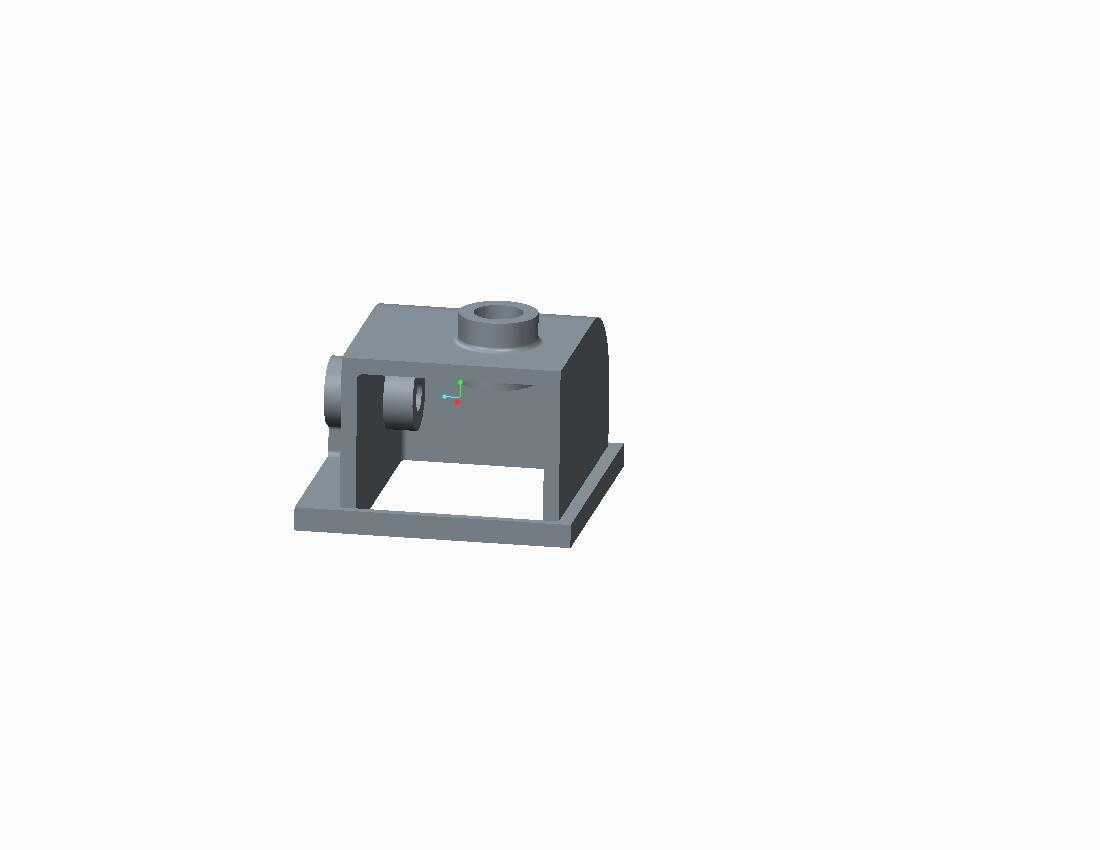

　　避免内部介质泄漏或者外部杂质进入腔体。壳体侧面设置两个同轴的侧装接口，其中一侧接口为通孔设计，用于穿装传动轴组件，接口内壁加工有轴承位台阶，可直接嵌装深沟球轴承支撑传动轴转动，另一侧接口为盲端凸台结构，可用于安装端盖、检测传感器或者作为备用介质接口，两个侧接口的同轴度公差控制在0.02mm以内，能够保证传动轴运转时的径向跳动量符合设计要求，减少运转过程中的振动和异响。壳体的腔体内部做了圆弧过渡处理，没有直角死角，既能够降低铸造过程中的应力集中问题，提升铸件的结构强度，也能减少内部流体输送时的阻力，避免介质残留堆积。外形尺寸方面，整体长度控制在适配小型桌面级设备安装的范围，宽度方向不超出底部安装法兰的边界，高度方向以顶部凸台为最高点，

　　安装时不需要额外预留过多的上部操作空间，侧方接口的伸出长度较短，不会与周边相邻的管路、结构件产生碰撞干涉。在实际选型应用时，可根据内置部件的尺寸调整腔体内部的加工余量，外部接口的连接尺寸也可根据对接管路、轴件的规格做参数适配，整体结构的壁厚均匀，适合采用铸造成型后做局部机加工的工艺路线，加工工序少，量产时的成本控制难度较低，同时结构刚性足够，能够承受传动轴高速运转时产生的径向载荷，以及管路对接时的轴向拉压力，长期使用不易出现壳体变形、接口错位的问题。
