20mm扁平FABA木材加工平钻刀具结构

在实木家具、板式定制家居的批量加工产线中，排钻、数控开料机的钻孔工位是决定板材连接精度的核心环节，这款20mm规格的扁平FABA木工平钻，正是针对木材类工件的大直径浅孔加工场景开发的切削刀具。从实际加工工况来看，木工钻孔不同于金属切削，木材本身存在纤维纹理、密度不均、易崩边的特性，普通麻花钻加工大直径浅孔时容易出现排屑不畅、孔口毛刺、孔壁粗糙的问题，而平钻的扁平切削刃结构可以在接触板材瞬间实现均匀切削，有效减少木材纤维的撕裂，保证孔口边缘的平整度，尤其适配三合一连接件安装孔、层板销孔、木榫定位孔这类对孔径精度、孔位垂直度有明确要求的加工需求。

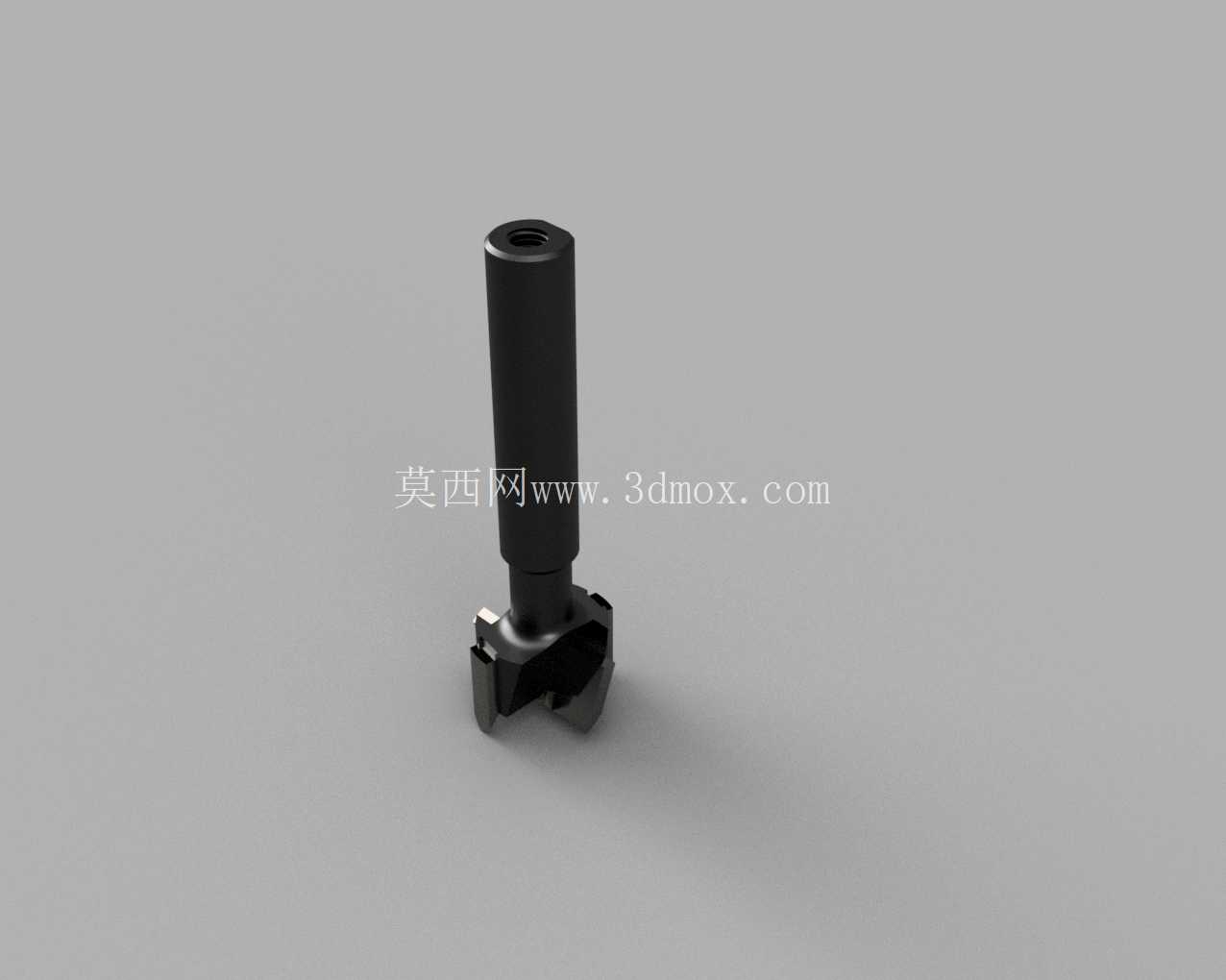

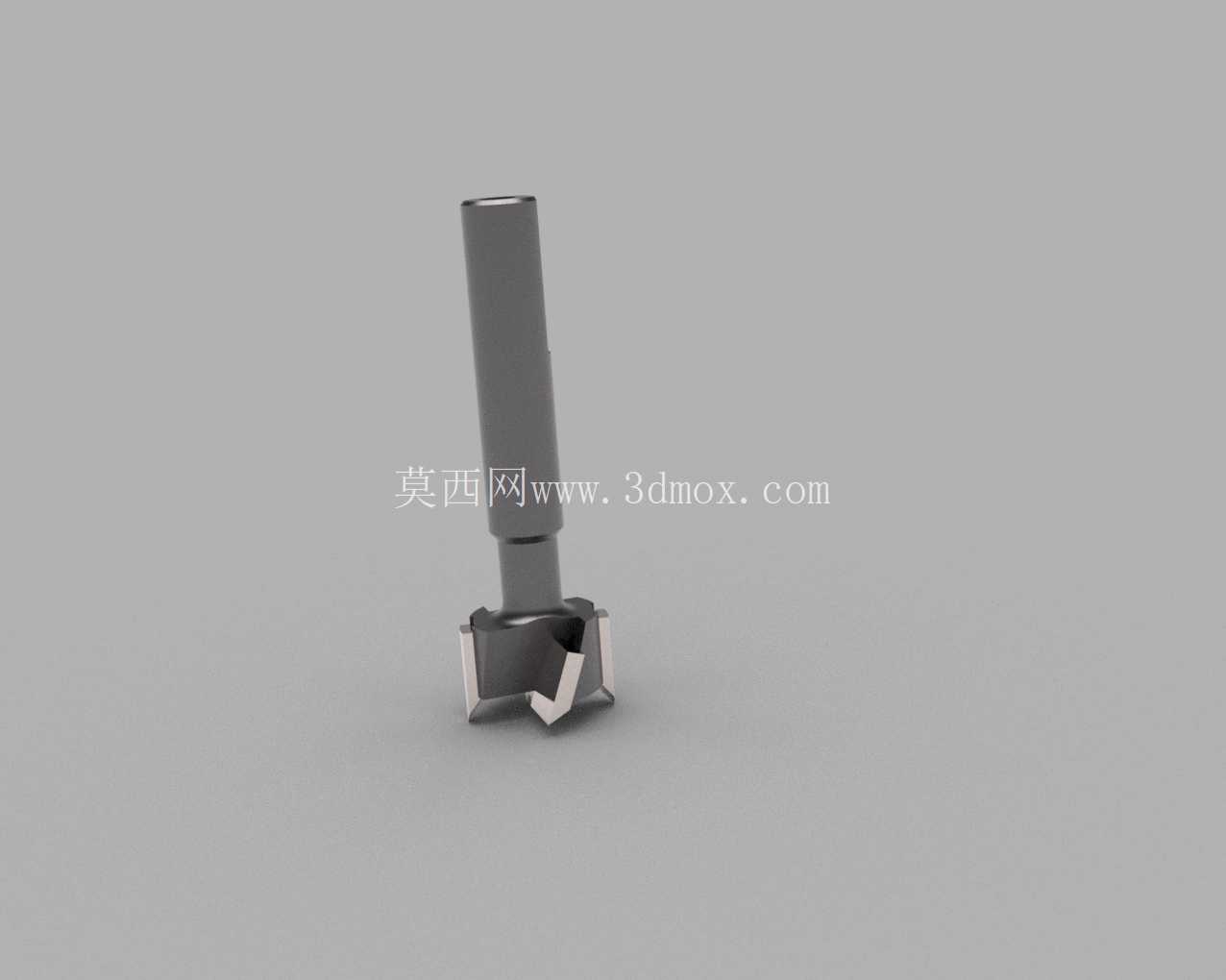

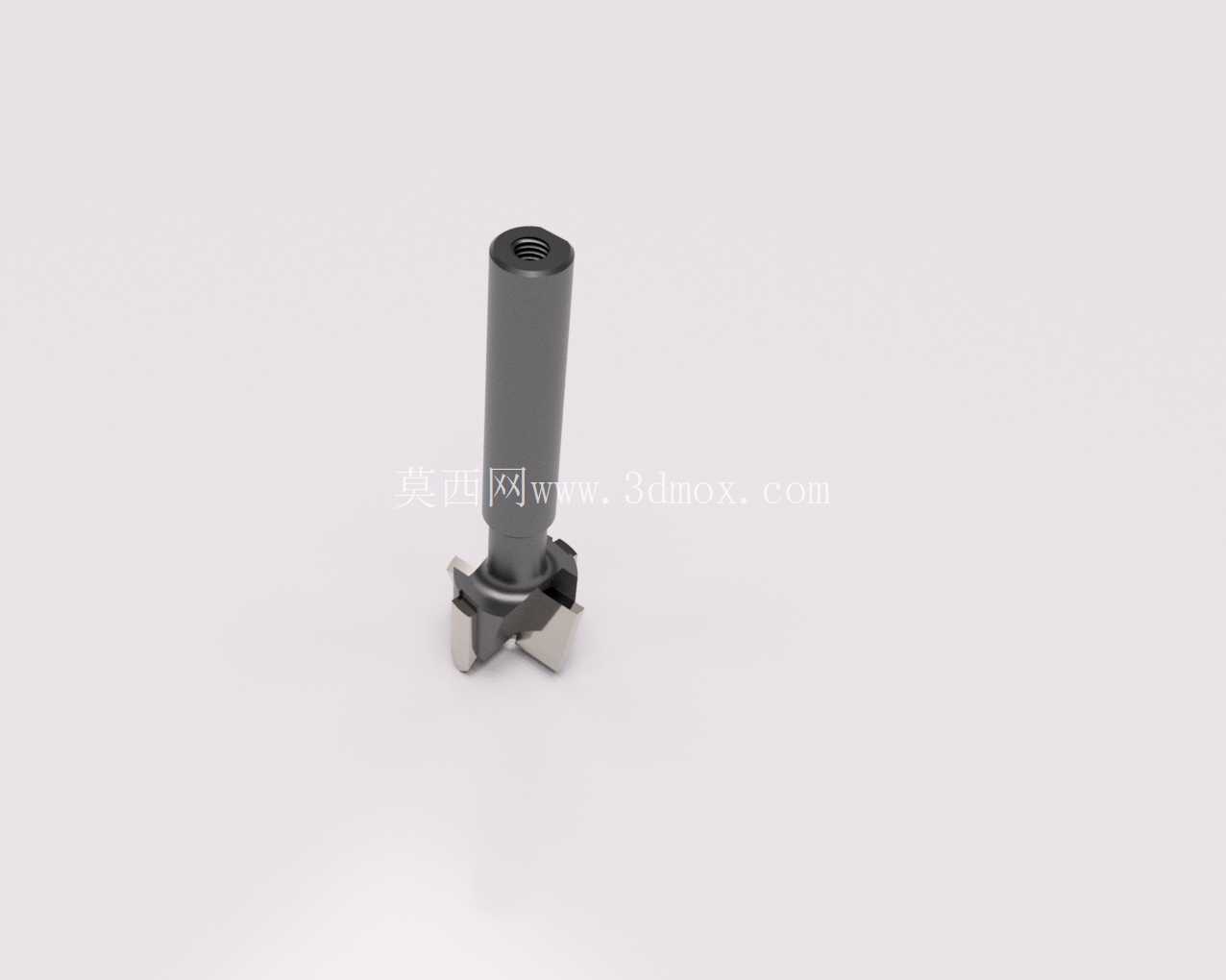

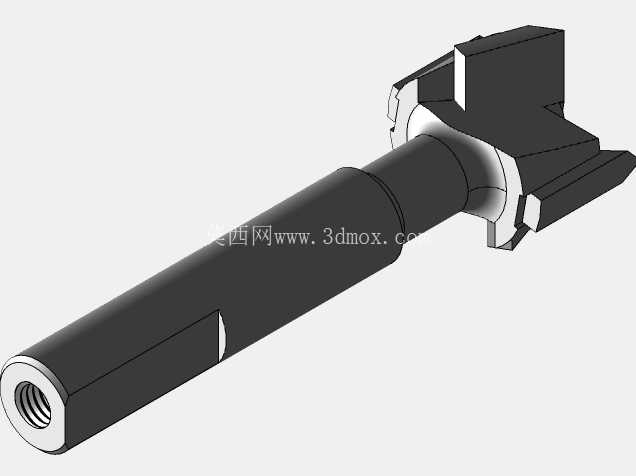

从结构设计逻辑来看，这款刀具采用分体式切削头加直柄装夹段的结构，切削部分的硬质合金刀头通过焊接方式固定在刀体上，刀头切削刃做了对称式排布，两个主切削刃呈水平展开状态，保证钻孔过程中切削力对称分布，减少刀具高速旋转时的径向跳动，避免孔位出现偏斜。刀体中心设置有内冷通道的接口，也就是柄部顶端的内螺纹孔，可适配带内冷输出的加工主轴，在高速钻孔时将压缩空气或者微量切削油直接输送到切削区域，及时带走木屑与切削热量，既可以避免木屑堵塞排屑槽导致的孔壁烧黑，也能降低刀头的工作温度，延长硬质合金刀头的使用寿命。排屑槽采用大开口的直槽设计，不同于金属钻头的螺旋槽结构，直槽更适合木材加工时产生的大体积木屑快速排出，不会在槽内形成积屑堵塞，保证连续加工时的排屑顺畅。

安装边界方面，这款刀具的柄部采用标准圆柱直柄设计，可适配绝大多数木工排钻、数控加工中心的弹簧夹头刀柄，装夹时只要保证柄部插入夹头的深度符合刀柄的夹持要求，即可保证装夹刚性，避免加工过程中出现掉刀、颤振的问题。刀具的有效切削长度针对常规18mm、25mm厚度的板材做了适配，钻孔深度可覆盖常规板式家具的板材厚度需求，不需要额外调整刀具伸出长度即可完成通孔、盲孔的加工。切削头的直径严格控制在20mm的公差范围内，可保证加工出的孔径与三合一连接件、木榫的外径实现过盈配合或者间隙配合的精度要求，避免出现孔径过大导致连接件松动、孔径过小导致装配时板材开裂的问题。

从实际使用的角度出发，这款平钻的刀头角度经过针对性优化，后角设置足够大，减少切削刃与木材孔壁的摩擦，前角则根据软木、硬木的通用加工特性做了折中设计，既可以在加工松木、杉木这类软质木材时保证切削轻快，也能在加工橡木、胡桃木这类硬质木材时保证切削刃的强度，不会出现崩刃的问题。刀具的动平衡等级按照木工刀具高速加工的要求做了校正，在主轴转速达到每分钟六千到一万转的加工参数下，依然可以保持稳定的切削状态，不会因为动平衡不足导致孔壁出现振纹、刀具寿命缩短的问题。在日常的设备维护中，这类刀具只需要在刀头磨损后及时更换或者重新研磨切削刃，即可恢复切削性能，不需要整体更换刀体，能够有效降低批量加工的刀具耗材成本。在产线选型时，技术人员只需要确认加工设备的刀柄夹持范围、内冷输出配置，以及待加工板材的厚度、钻孔深度要求，即可判断这款刀具是否适配对应的加工工位，不需要额外做复杂的结构改制，能够直接替换同规格的现有平钻刀具投入生产。
