燕尾槽式可旋转角度调节安装窦板

在精密检测、光学实验、小型工装装夹以及非标自动化设备的工位搭建场景中，经常需要对搭载的工件、检测头或小型功能模块进行小范围的角度俯仰调整，同时还要保证调整后的位置刚性足够，不会在设备运行过程中出现偏移，这款带燕尾槽安装结构的可旋转窦板就是针对这类需求设计的支撑调节部件。

从实际使用场景来看，这类调节板常被用在机器视觉检测工位的相机安装调整、激光打标设备的工件承托角度微调、实验室光学元件的姿态调整，以及小型工装夹具的角度适配环节，区别于大负载的重型角度台，这款窦板主打轻载场景下的快速调节与稳定锁止，不需要复杂的电控结构，纯手动操作就能完成角度调整，适配的安装场景也更灵活。

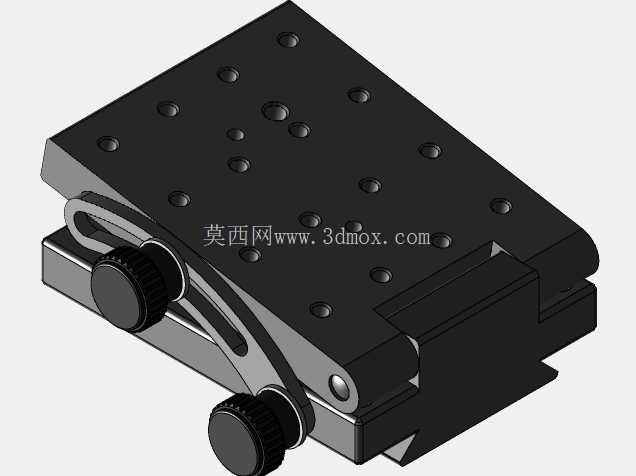

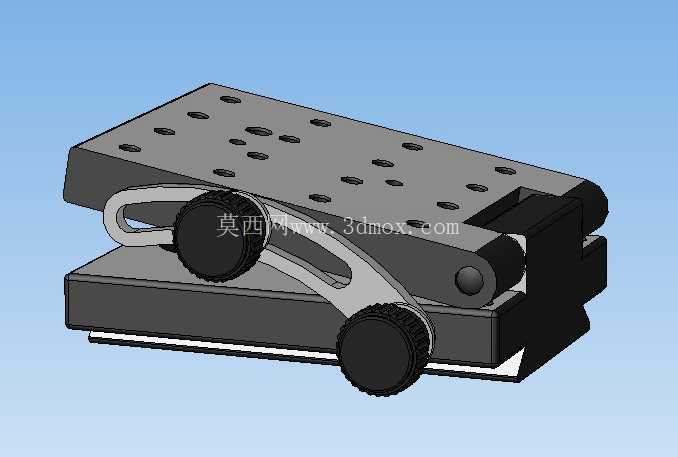

产品的核心功能特性围绕角度调节与安装适配展开，上层板体密布的标准安装螺孔，能够兼容不同孔距的小型载具、功能件的直接固定，不需要额外加工转接板；底部的燕尾槽安装结构，能够直接卡入对应规格的燕尾导轨，实现沿导轨方向的位置滑动调整，同时燕尾结构本身的自锁特性也能保证横向安装时不会出现松脱。调节机构采用双旋钮锁止设计，调整角度时先松开两侧的滚花旋钮，手动扳动上层板体到需要的俯仰角度，确认位置后拧紧两个旋钮，依靠旋钮端面的摩擦力实现角度锁止，这种结构没有复杂的齿轮或蜗轮蜗杆传动，故障率极低，日常维护只需要定期清理接触面的碎屑即可，不需要加注特殊润滑脂。

从设计思路上看，这款窦板的结构做了针对性的轻量化处理，上下两层板体采用高强度铝合金材质加工，在保证结构刚性的前提下降低了整体重量，不会给配套的移动轴带来额外的负载负担；连接臂采用冲压成型的钣金件，兼顾了连接强度与成型成本，两个铰接点的销轴采用间隙配合设计，既保证转动时没有卡滞，又把径向间隙控制在极小范围内，避免调整角度时出现上层板的晃动偏移。滚花旋钮采用大直径设计，表面的防滑滚花不需要借助工具就能徒手拧紧，锁止力矩足够应对轻载场景下的固定需求，即使是戴劳保手套操作也能顺利完成松紧调节。

关于安装边界与尺寸适配，这款窦板的下层燕尾槽为标准规格，能够直接适配市面上常见的同尺寸燕尾导轨，安装时只需要从导轨端部滑入，调整到目标位置后拧紧侧面的紧定螺钉就能完成底板固定；上层安装板的螺孔采用等间距阵列排布，孔距符合通用的工装安装标准，常见的小型气缸、视觉相机支架、检测探头夹具都能直接通过螺栓固定，不需要额外打孔。角度调节范围覆盖了常用的正负小角度俯仰区间，能够满足绝大多数工位的角度调整需求，不会出现调节行程不足的问题；整体厚度控制在紧凑范围内，安装后不会占用过多的垂直方向空间，对于安装空间局促的小型设备工位非常友好。

在实际选型使用时需要注意，这款调节板的额定负载针对轻载场景设计，不适合承载大重量的工件或重型模块，使用时要保证负载的重心尽量落在板体中心区域，避免偏载过大导致锁止失效；日常使用中要避免铁屑、切削液等杂物进入铰接缝隙与燕尾槽配合面，如果有杂物进入要及时清理，防止转动卡滞或者燕尾配合面出现磨损，影响调节精度与滑动顺畅度。板体表面做了氧化处理，具备一定的防锈能力，在常规的车间环境下长期使用也不会出现锈蚀问题，不需要额外做表面防护处理。
