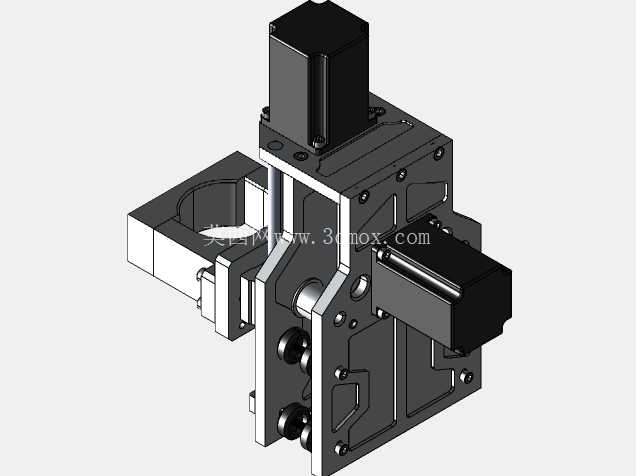

数控EJE Z轴进给运动模组结构

在小型数控加工设备的Z轴布局设计中，这类集成式进给模组的应用场景覆盖桌面级雕刻、小型零件钻铣、自动化点位作业等多个工况，区别于传统机床分体式的Z轴装配结构，该模组将驱动、传动、导向、执行安装端全部整合在单一安装基座上，大幅降低了整机装配时的配合公差累积问题。从实际用途来看，该模组承担Z向的精确进给动作，负责带动加工主轴或者作业末端完成垂直方向的位置调整、进给切削、抬刀避让等核心动作，是小型数控设备中决定加工深度精度、重复定位稳定性的核心功能单元。

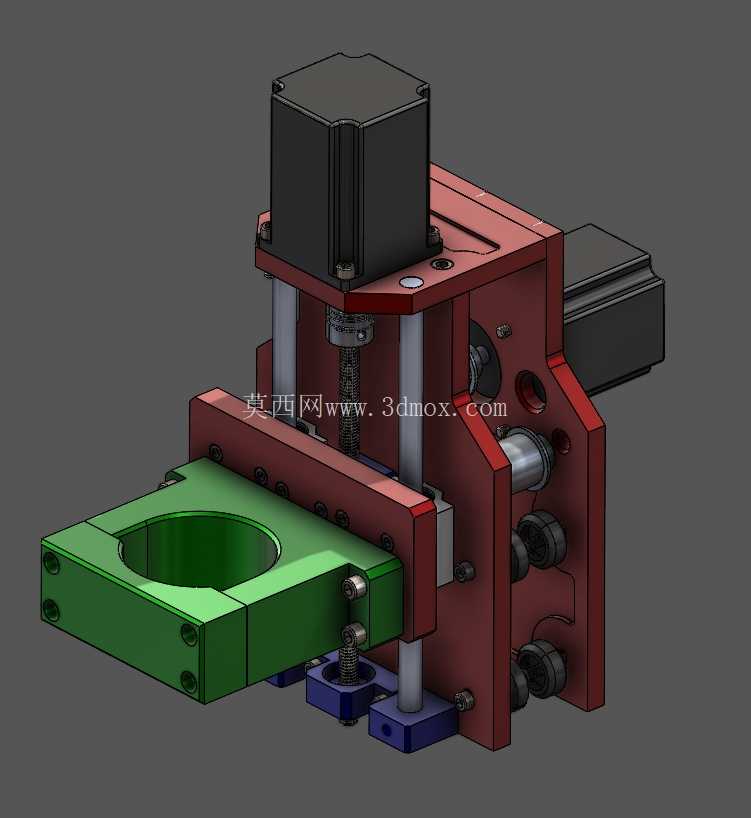

功能特性层面，该模组采用双圆柱光轴作为直线导向元件，配合直线轴承实现滑台的顺畅滑动，导向光轴两端直接固定在L型的主安装基座上，省去了额外的导向座安装工序，装配时仅需保证两根光轴的平行度即可满足导向精度要求；驱动端采用立式安装的伺服电机作为动力源，通过滚珠丝杠副将电机的旋转运动转化为滑台的直线运动，丝杠副的预紧结构可有效消除反向间隙，保证进给过程中的位置精度，滑台侧面预留的锁紧结构可在断电或者长时间驻留时锁定滑台位置，避免垂直方向因自重产生下滑位移。前端的绿色安装座为标准的主轴安装接口，可适配常见直径的风冷主轴、作业夹具或者检测探头，安装面预留的沉头孔可直接通过内六角螺栓完成末端执行件的固定，无需额外设计转接板。

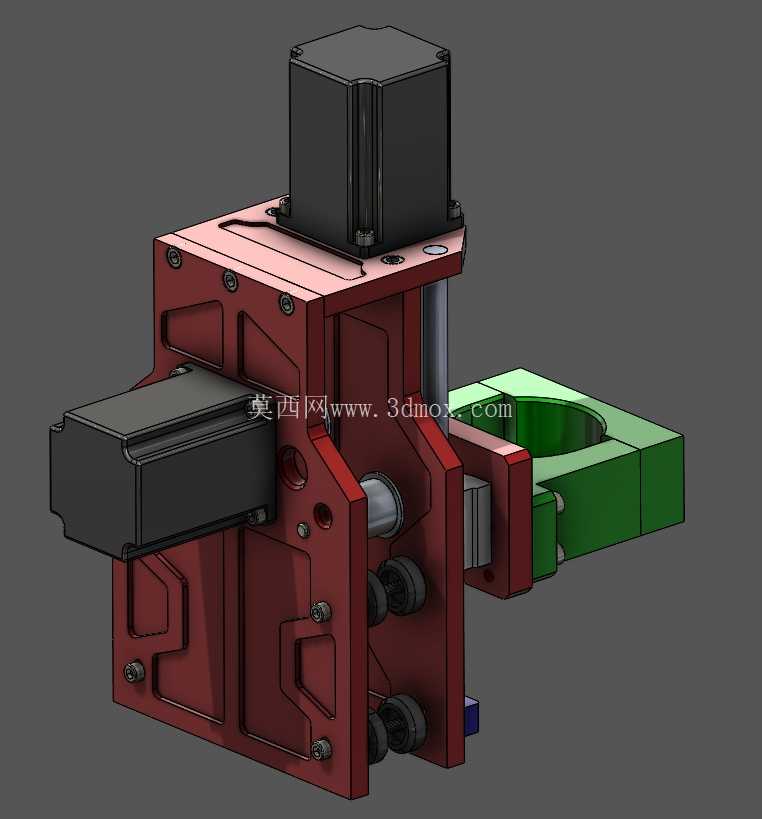

设计思路上，该结构优先考虑了小型设备的安装空间限制，整体采用紧凑化布局，主基座采用L型折弯式的一体式结构，既作为Z轴模组的承载基体，也可直接作为整机立柱的安装面，背面预留的安装孔位可直接与设备的X轴滑台或者固定机架连接，减少了整机的零件数量。驱动电机布置在模组顶部，不占用侧向安装空间，侧向伸出的辅助驱动单元可拓展安装锁紧机构或者位置反馈元件，滑台的行程范围通过两端的限位块进行硬限位，同时预留了光电限位开关的安装位置，可实现软限位的原点回归与行程保护。所有传动部件均布置在两块立板之间的空腔内，外侧的立板可有效阻挡加工过程中产生的切屑、切削液飞溅到丝杠与光轴表面，降低日常维护的频次，导向光轴与丝杠的端部均预留了润滑注油口，可定期加注润滑脂保证运动副的使用寿命。

外形尺寸与安装边界方面，该模组的整体宽度控制在小型桌面设备的适配范围内，Z向总高度根据有效行程做了对应优化，安装时需保证主基座背面与安装面的平面度不超过0.02mm，避免安装应力导致光轴变形影响滑动顺畅度；前端主轴安装座的中心与滑台运动方向的平行度需在装配时做微调，保证主轴轴线与Z向进给方向的同轴度，避免加工时出现锥孔、侧壁倾斜等精度问题。滑台的最大负载能力根据丝杠直径与导向光轴的间距做了匹配，可满足常规小型主轴的重量承载要求，进给速度范围可通过伺服电机的参数调整适配不同的加工工况，从低速重切削到高速快速移动均可覆盖。在实际装配调试过程中，需先调整丝杠两端支撑座的同轴度，再安装滑台与导向光轴，最后锁紧电机安装座的固定螺栓，手动盘车确认滑台全程无卡滞点后再连接电机驱动进行通电测试，避免装配偏差导致传动部件的异常磨损。
