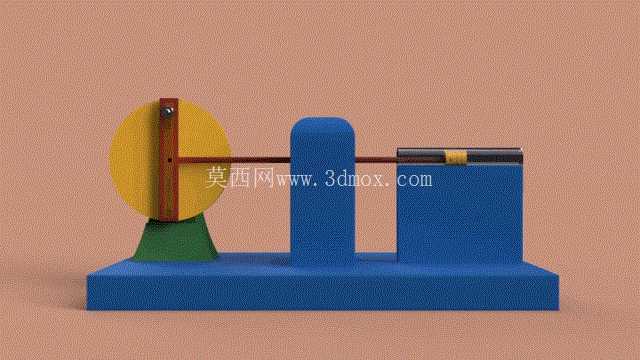

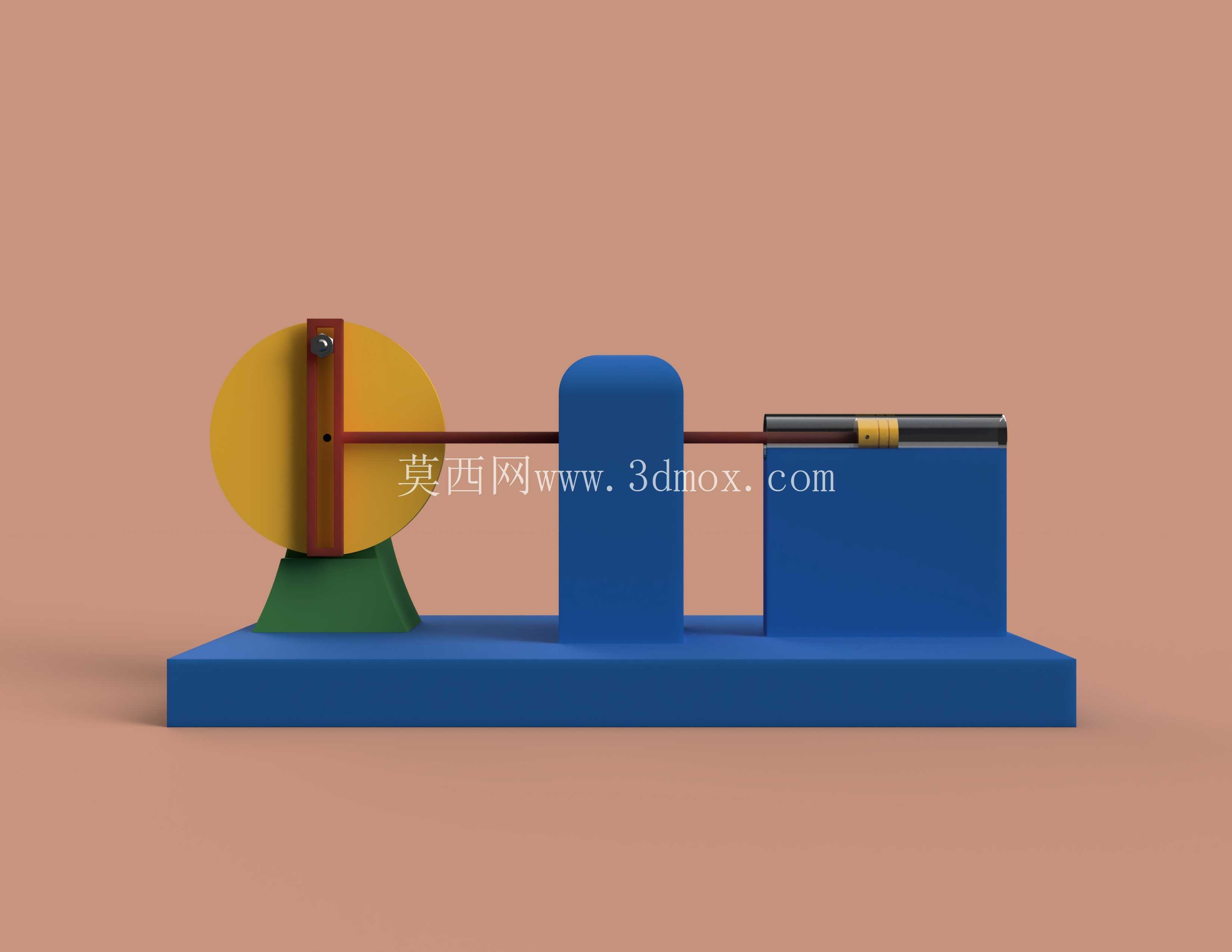

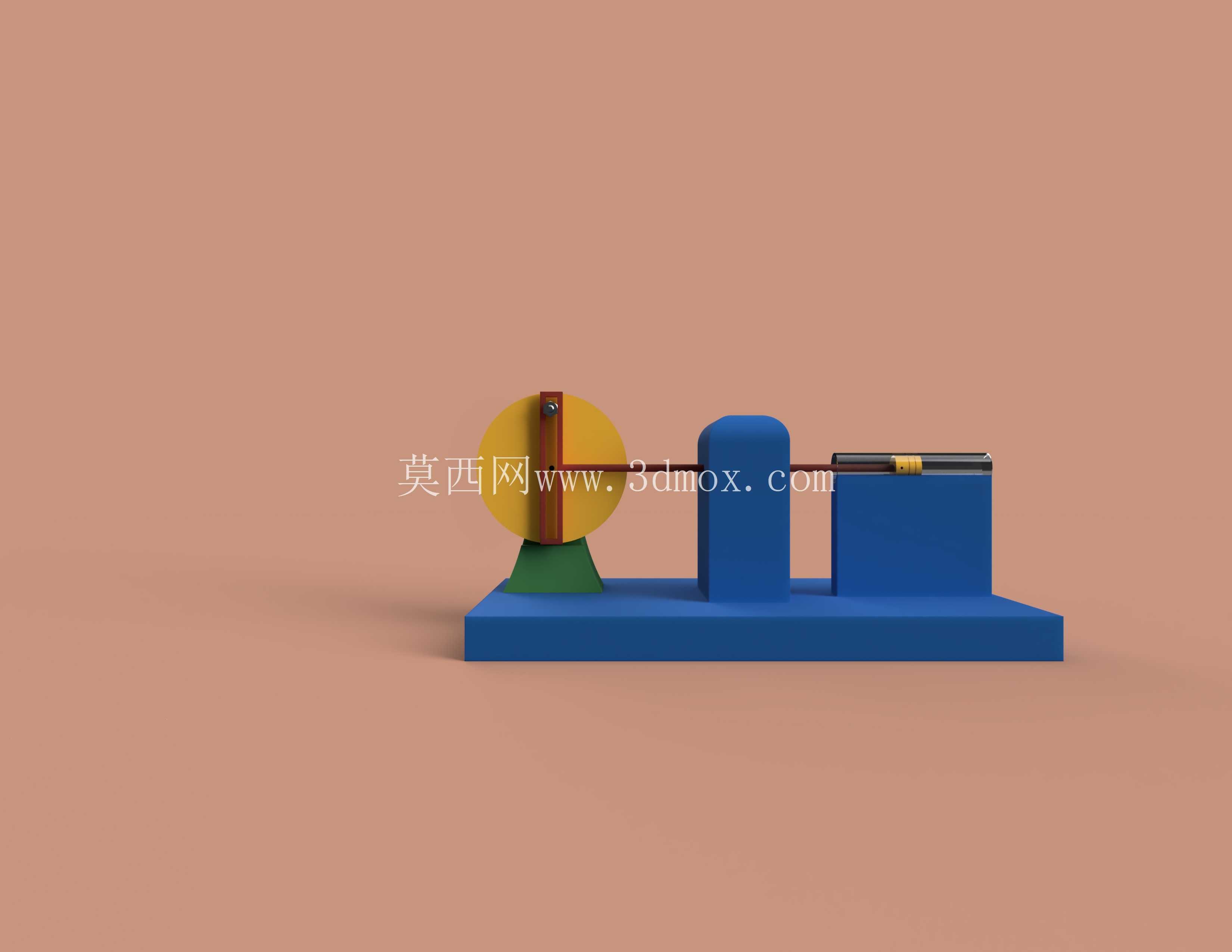

可3D打印苏格兰轭曲柄滑块传动机构

这套苏格兰轭机构属于典型的曲柄滑块类传动结构，核心作用是将输入轴的连续圆周旋转运动，直接转换为输出端的往复直线运动，和常规曲柄滑块结构相比，它没有连杆铰接带来的侧向分力，输出的直线运动轨迹更纯粹，运动规律为严格的简谐运动，在需要稳定往复直线动作的工况中具备独特的结构优势。

从实际应用场景来看，这类结构常出现在短行程高频往复的设备单元中，比如小型计量泵的驱动端、气动元件的耐久测试台、布料裁切设备的往复进给单元、玩具类动态展品的传动核心，甚至部分老式蒸汽机的配气机构也采用了同源的传动逻辑，因为它的运动位移和曲柄转角呈严格的正弦对应关系，不需要额外的凸轮修型就能获得稳定的往复运动输出，对于需要精准控制往复行程的工位来说，能大幅降低控制逻辑的复杂度。

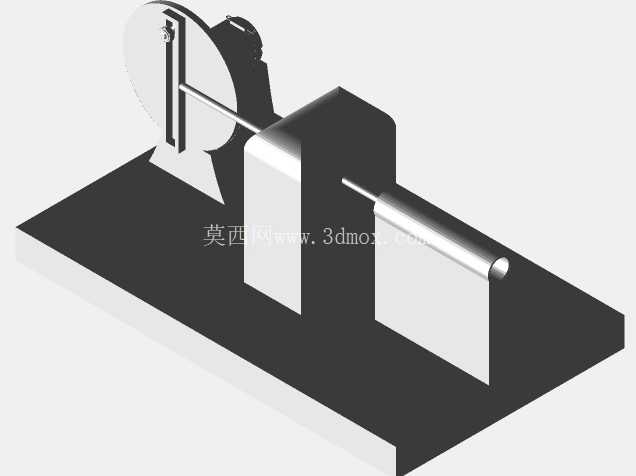

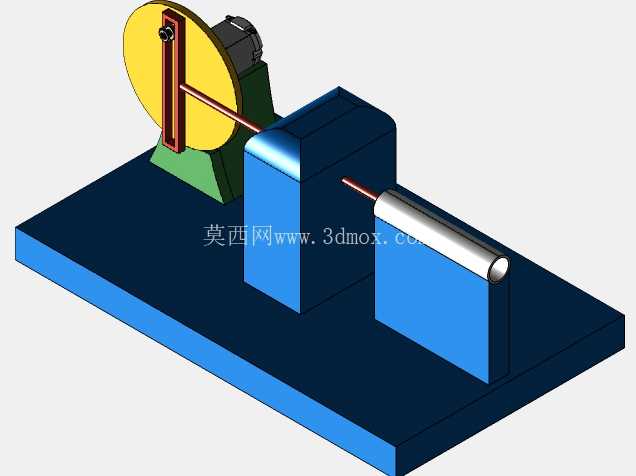

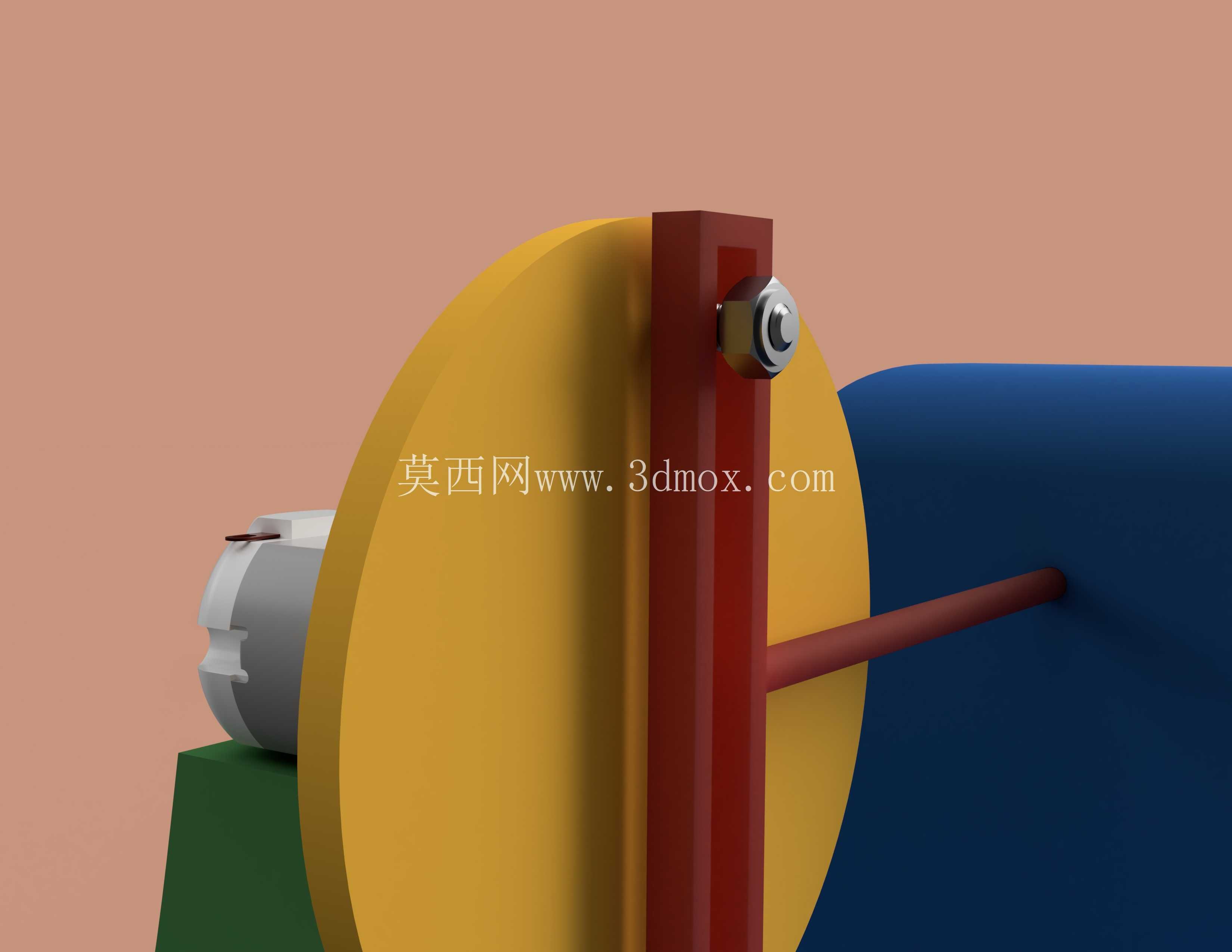

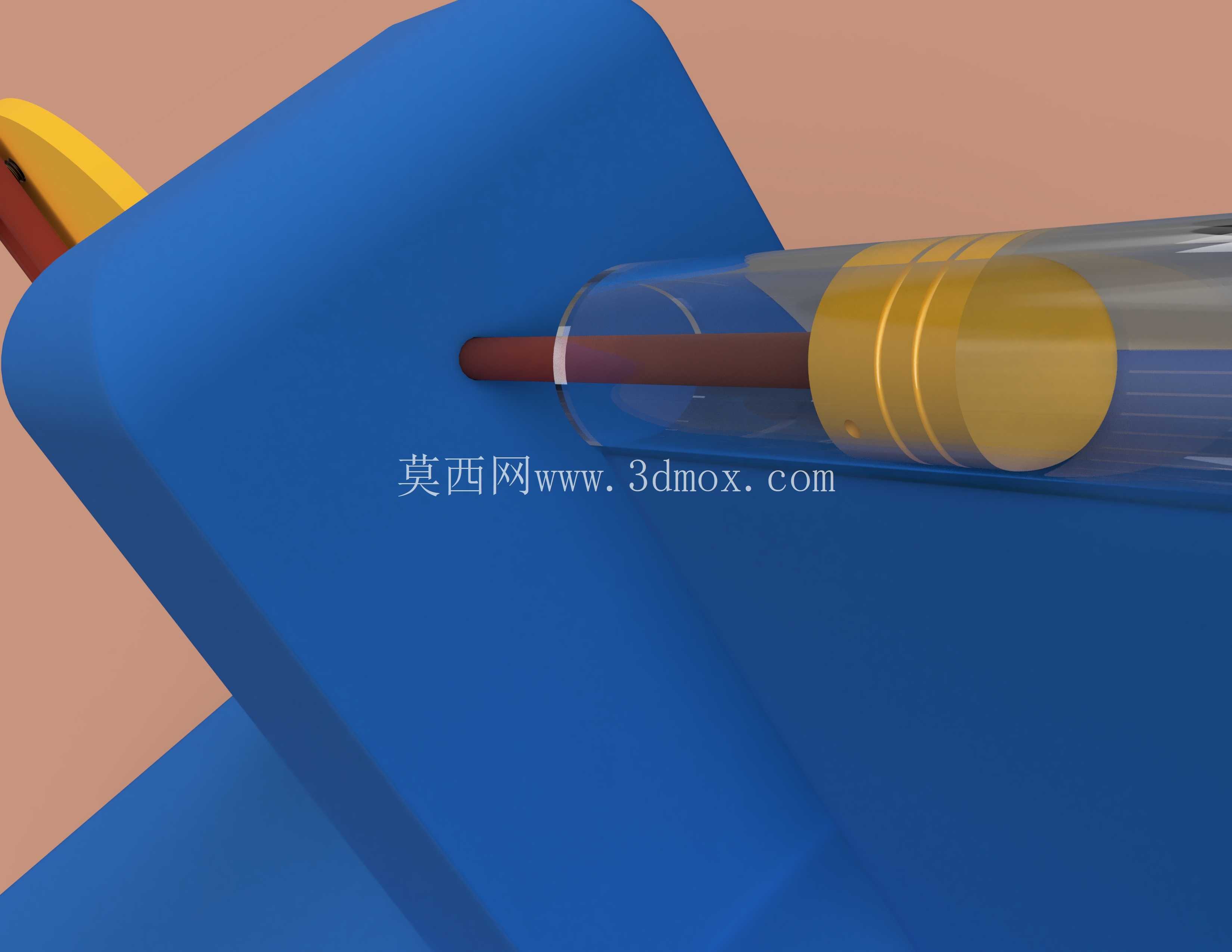

从结构设计的角度拆解，这套模型做了非常适合3D打印的工艺适配：整个机构分为四个核心组成部分，首先是带偏心销的旋转轮盘，作为动力输入部件，轮盘中心预留了标准的电机轴安装孔，偏心销的偏心距直接决定了输出端的往复总行程，设计时偏心销和轮盘采用了一体化打印结构，避免了额外装配带来的间隙误差；其次是立式轭架，也就是和偏心销配合的带竖直槽的滑动构件，槽宽和偏心销的直径做了0.2mm的间隙配合，既保证偏心销在槽内顺畅滑动，又不会因为间隙过大出现运动卡滞或反向冲击；第三部分是中间支撑座，承担输入轴的径向支撑作用，座体底部和安装底板做了定位凸台配合，安装时不需要额外找正就能保证轴孔的同轴度；最后是直线输出滑台，滑台和轭架通过刚性直杆连接，直杆穿过支撑座顶部的导向孔，导向孔的长度做了加长设计，能有效降低滑台往复运动时的俯仰偏差，避免出现运动卡滞。

关于安装边界与尺寸适配，这套模型的整体安装基准为底部的矩形平板，平板上预留了四个沉头安装孔，可以直接通过M3螺丝固定在桌面或者设备安装基板上，输入轴的中心高和配套的微型有刷电机安装位完全匹配，不需要额外做转接支架；输出滑台的顶面预留了T型安装槽，可以根据实际使用需求加装不同的执行末端，比如画笔、冲头、测试探针等配件，拓展不同的使用场景。整个机构的运动副都做了无轴承化设计，所有配合面都针对3D打印的层纹效应做了公差补偿，打印完成后只需要简单去除支撑毛刺，不需要额外加装金属轴承就能顺畅运转，非常适合用于机械原理教学演示、创客项目的传动单元搭建。

在功能特性上，这套苏格兰轭机构相比同行程的普通曲柄滑块，整体结构更紧凑，横向占用空间更小，因为它不需要预留连杆摆动的侧向空间，所有运动部件都在同一纵向平面内排布，对于安装空间狭窄的小型设备来说，这个结构优势非常明显；同时因为没有连杆的铰接点，整个机构的传动间隙更小，往复运动的定位精度更高，在频繁正反转的工况下，铰接点的磨损问题也得到了根本解决，长期运转的维护成本更低。设计时还特意将所有棱角做了R2的圆角过渡，既避免了3D打印时的应力集中导致零件开裂，也能防止装配调试时尖锐棱角划伤操作人员，所有零件的壁厚都设置为2mm以上，保证PLA、PETG等常规3D打印材料打印出来的零件具备足够的结构强度，能够承受微型电机输出的扭矩，不会出现传动过程中零件断裂的问题。
